Anleitung_Hark_Optistar_2012_06_20
7
Aufstellen des Ofens
Achtung:
Beachten Sie die Angaben zu den Brandschutz-
bestimmungen in Kapitel 10.
Der Ofen muss auf einer ausreichend tragfähigen
und nicht brennbaren Unterlage aufgestellt wer-
den. Hinten und seitlich vom Ofen müssen nach
der Installation mindestens 20 cm Freiraum für
Montagetätigkeiten vorhanden sein.
Stellfüße des Ofens am Aufstellort auf 25 mm
Bodenabstand zur Unterkante der Verkleidung
einjustieren, damit von unten / seitlich unten ge-
nügend Konvektionsluft einströmen kann (siehe
Abb. 2).
8
Elektrischer Anschluss /
Verkabelung
Wichtige Hinweise:
Vor der Durchführung von Elektroarbeiten am
Gerät ist der Netzstecker zu ziehen!

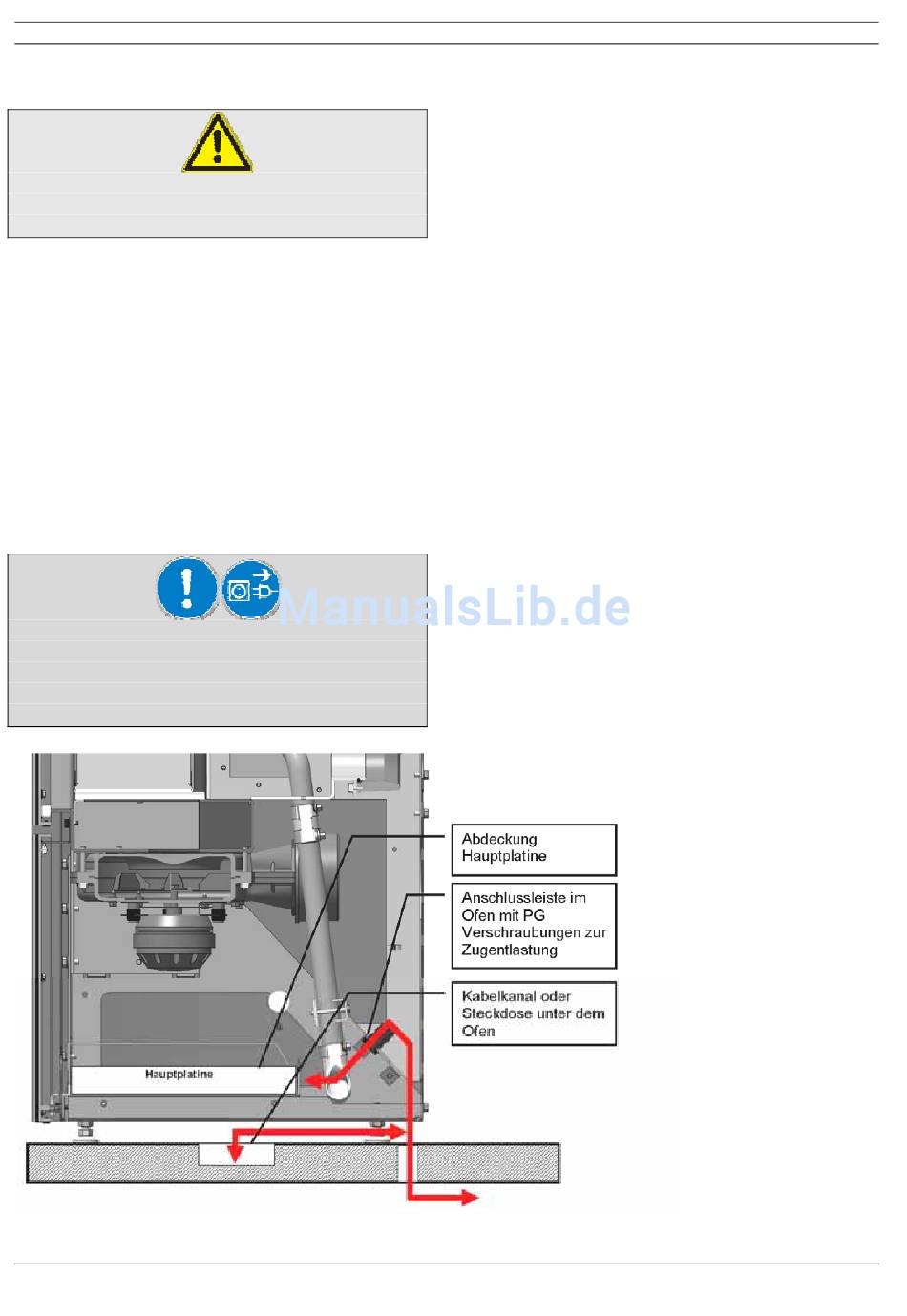

Abb. 16: Anschlussskizze
©
HARK GmbH & Co. KG
Seite 14 / 56
Alle Rechte und Änderungen vorbehalten.
Elektrische Anschlüsse am Gerät sind vom quali-
fizierten Fachmann nach den jeweils örtlich gülti-
gen technischen Regeln, insbesondere der VDE-
Richtlinien, auszuführen. Für Schäden am Gerät
infolge unsachgemäßer Anschlüsse wird keine
Haftung übernommen und es entfällt die Garan-
tie.
Alle elektrischen Anschlusskabel von und zum
Gerät dürfen keine heißen Außenflächen des
Ofens oder des Rauchrohrs berühren. Die Verle-
gung darf nicht über scharfe Kanten, Ecken etc.
erfolgen. Alle elektrischen Anschlüsse befinden
sich auf der Hauptplatine des Ofens.
Zum elektrischen Anschluss muss je nach ge-
wünschtem Anschluss die hintere untere Verklei-
dung und bei Bedarf die linke Seitenverkleidung
bzw. die vordere untere Verkleidung des Ofens
entfernt werden (Demontage der Außenverklei-
dungen siehe Kapitel 6). Die Anschlussleitungen
können wahlweise von unten durch den Boden
(verdeckte Verlegung) oder über den Boden ver-
legt werden (siehe Skizze unten).
Die Schutz-Abdeckung über der Hauptplatine
muss für den externen elektrischen Anschluss
nicht entfernt werden (diese Abdeckung schützt
die Hauptplatine vor Russ und Dreck und wird
nur zum Austausch von Komponenten entfernt)!
Der Ofen darf nur mit dieser Abdeckung betrie-
ben werden!
Drucklegung 05/2012
Art.-Nr. 951 082
