Anleitung_Hark_Optistar_2012_06_20

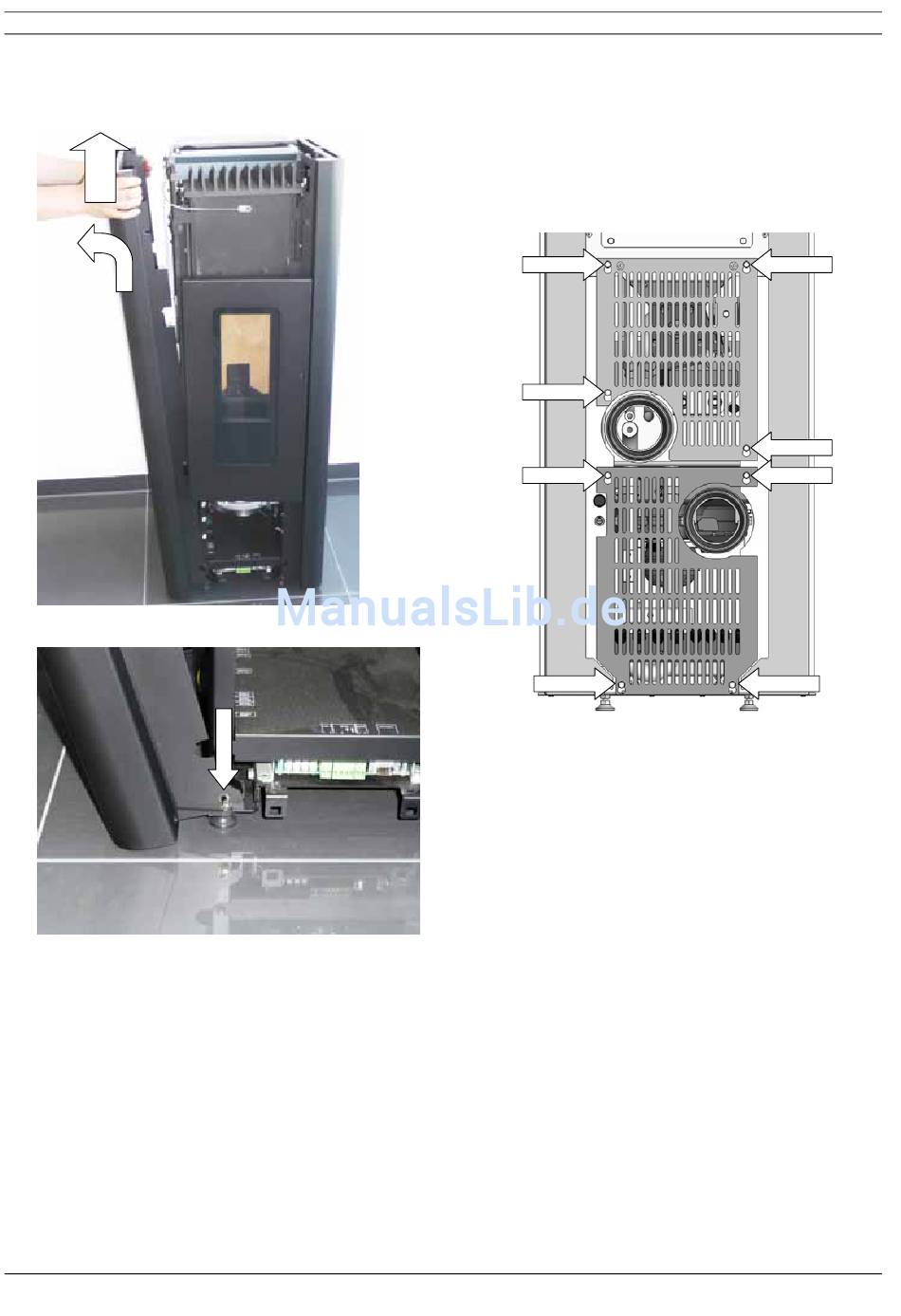

3. Seitenverkleidung nach links bzw. rechts
wegklappen und nach oben herausnehmen
(Abb. 13), dabei die Lasche am unteren Ende
der Verkleidung beachten (Abb. 14).
Abb. 13: Seitenverkleidung
Abb. 14: Lasche, Verkleidung
©
HARK GmbH & Co. KG
Seite 13 / 56
Alle Rechte und Änderungen vorbehalten.
6.1.4 Verkleidung hinten oben / unten
demontieren
1. Die mit Pfeilen gekennzeichneten Schrauben
lösen (nicht herausschrauben!).
2. Die beiden Verkleidungsbleche anheben und
abnehmen.
Abb. 15: Rückansicht
Drucklegung 05/2012
Art.-Nr. 951 082
