Aufbau- und Bedienungsanleitung

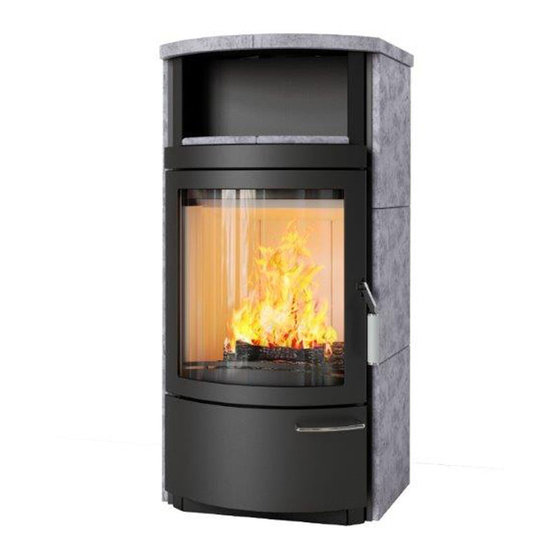

Kaminofen HARK 17 WW
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht beachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen un bedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vor schriften).
Um die Ein haltung der genannten Normen und Vorschriften
zu gewährleisten, ist vor der Installation des Kaminofens der
zuständige Schornsteinfegermeister zu in formieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Kaminofens
prüfen.
Der Kaminofen Hark 17 WW darf nur in Betrieb genommen
werden, wenn er mit dem Wasserkreislauf der Zentralheizung
verbunden und dieser Kreislauf entlüftet ist.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Bau stoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grund fläche des Ofens hinausragt.
Im HARK-Zubehör programm finden Sie hierfür geeignete Boden-
platten. Von der Rückseite und den Seitenflächen der Kaminofen-
verkleidung ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bau teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

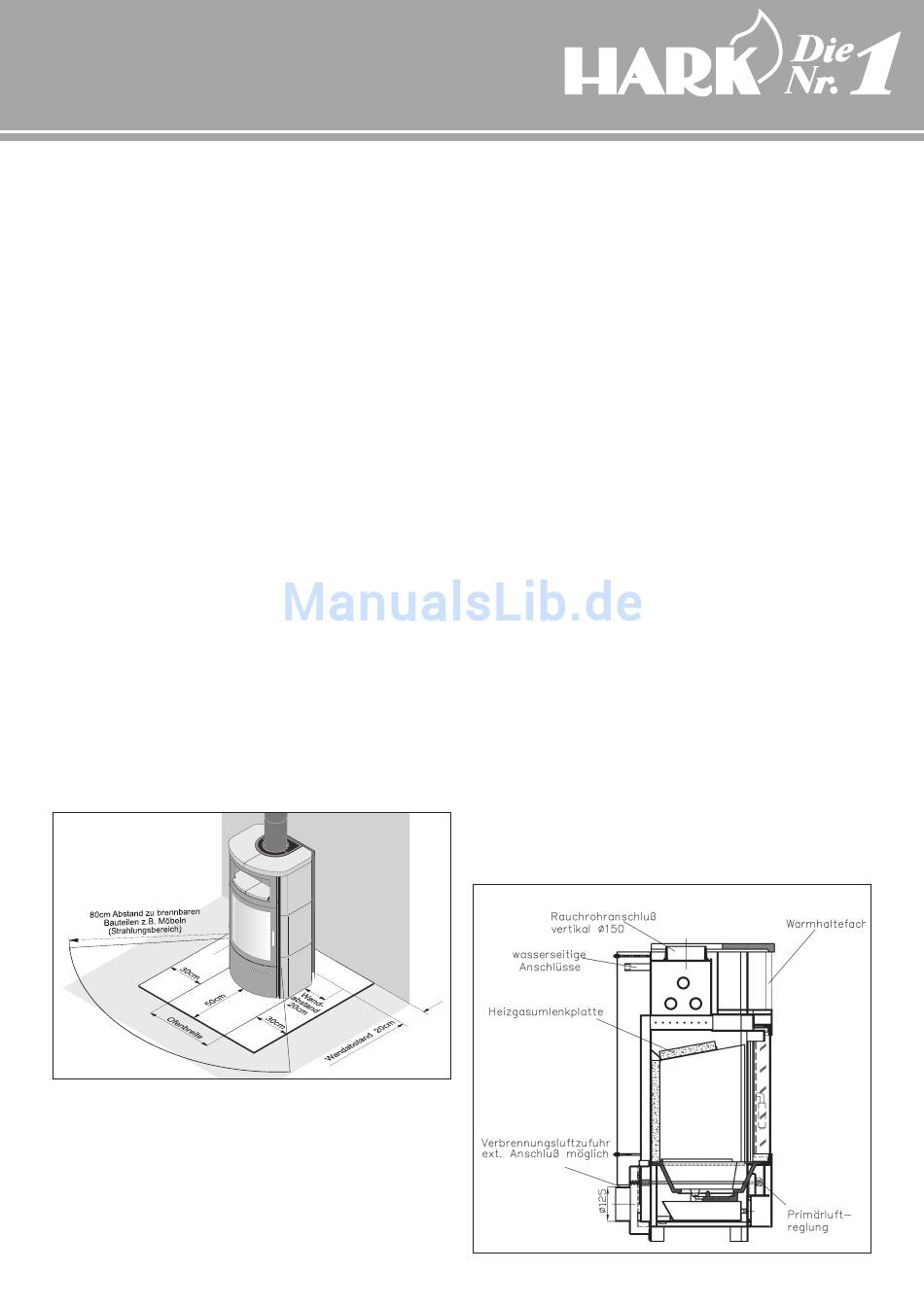

Abbildung A
Frischluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Be treiber für ausreichende Verbrennungs luft zu fuhr sorgen!
Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärme leistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Be ein trächtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z. B. durch den Einbau einer Luftklappe
in der Nähe des Kaminofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Hei zungskeller). Die Verbrennungs luftleitung
sollte mit einer Ab sperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine sepa rate
Ver brennungsluftleitung
entsprechend groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund
mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls beeinträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunst abzughaube mit einem Fensterkontaktschalter
versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Externe Verbrennungsluftzufuhr
Wahlweise ist der Kaminofen Hark 17 WW mit einer ex ternen
Verbrennungsluftzufuhr lieferbar. Die Verbrennungsluft wird
demnach nicht aus dem Aufstellraum entnommen, sondern dem
Brennraum direkt über eine Verbrennungsluft leitung zugeführt.
Dieser Kaminofen ist daher besonders für Niedrigenergiehäuser
ge eignet, da hier das empfindliche Zusammenspiel zwischen
Be- und Entlüftung nicht gestört werden darf. Für die
Verbrennungsluft ver sorgung muss ein Durchbruch in der
Außenwand
Wanddurchbruch wird mit Hilfe von Aluflexrohren (Ø 125 mm),
die im Hark-Zubehörporgramm er hält lich sind, mit dem Stutzen
für die externe Verbrennungsluftzufuhr am Kaminofen verbunden.
Länge der Verbrennungsluftleitung: 12 m ohne Richtungs-
änderung oder entsprechend 9 m gerade Leitung + 1 Bogen oder
entsprechend 6 m gerade Leitung + 2 Bögen (1 x 90º – Bogen
entspricht 3 m gerade Länge).
Abbildung B
pro Kilowatt
3
-1-
im Kamin- & Kachelofenbau
zu erstellen oder
des Hauses vorgesehen
®
eine Leitung
werden. Dieser
