Anleitung_Hark_Optistar_2012_06_20
8.5
Ausgänge Hauptplatine
8.5.1 Übersicht Ausgänge / allgemeine
Hinweise
Der Zustand dieser Ausgänge Reserve 1 – Re-
serve 4 kann über die Menüebene 1 am Display
abgefragt werden. Siehe Kapitel 17.

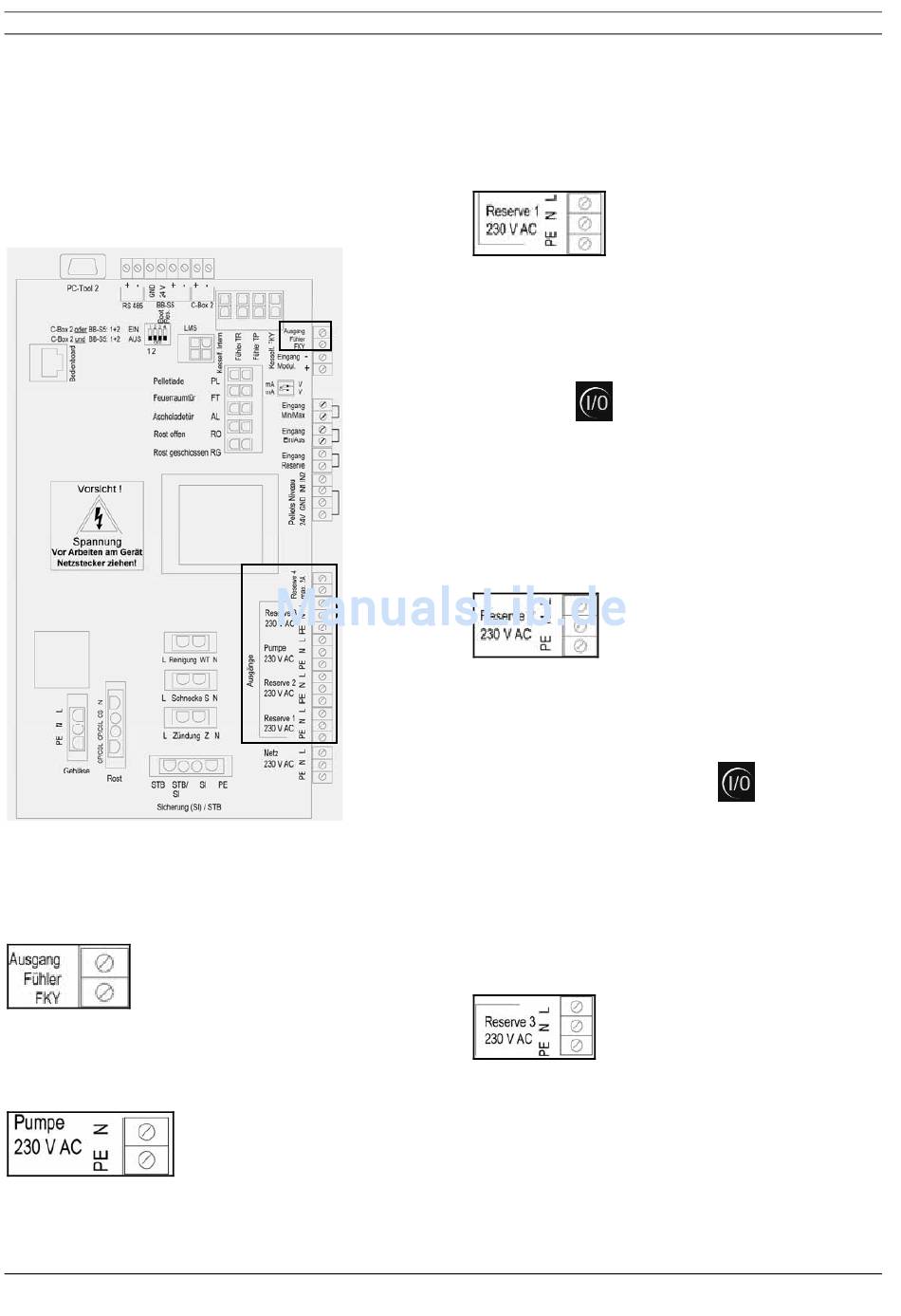

Abb. 29: Ausgänge Hauptplatine
8.5.2 Ausgang „Fühler FKY" (inaktiv)
Inaktiv / kann nicht genutzt werden
Abb. 30: Fühler FKY Ausgang
8.5.3 Ausgang „Pumpe" (inaktiv)
Inaktiv / kann nicht genutzt werden
Abb. 31: Pumpen Ausgang
©
HARK GmbH & Co. KG
Seite 20 / 56
Alle Rechte und Änderungen vorbehalten.
8.5.4 Ausgang „Reserve 1" (Betriebs-
meldung)
3-poliger Relaisausgang (Schließer) mit Netz-
spannung / 230 V AC (ungeregelt): zum An-
schluss externer Geräte, die bei Betrieb des
Ofens ein Signal mit Netzspannung verlangen.
Abb. 32: Reserve 1 Ausgang
Ausgang R1 ON = 230 V / Netzspannung = Ofen
in Betrieb. Hinweis: G OFF gilt als Betrieb.
Ausgang R1 OFF = 0 V = Ofen aus oder Ofen
nicht betriebsbereit (z.B. Spannungsausfall, Ofen
über Taste
ausgeschaltet oder Ofen über
externen / internen Regler ausgeschaltet).
8.5.5 Ausgang „Reserve 2" (Sammel-
Störmeldung)
3-poliger Relaisausgang (Schließer) mit Netz-
spannung / 230 V AC (ungeregelt): zum An-
schluss externer Geräte, die bei Störung des
Ofens ein Signal mit Netzspannung verlangen.
Abb. 33: Reserve 2 Ausgang
Ausgang R2 ON = 230 V / Netzspannung = Stö-
rungsfreier Betrieb
Ausgang R2 OFF = 0 V = Störung, Spannungs-
ausfall oder Gerät über Taste
8.5.6 Ausgang „Reserve 3" (Störmeldung
Temperatur Pelletrutsche TP)
3-poliger Triacausgang (Schließer) mit Netz-
spannung / 230 VAC (ungeregelt): zum An-
schluss externer Geräte, die bei zu hoher Tem-
peratur in der Pelletrutsche des Ofens ein Signal
mit Netzspannung verlangen (z.B. optisches oder
akustisches Warnsignal, Klingel etc.).
Abb. 34: Reserve 3 Ausgang
Ausgang R3 ON = 230 V / Netzspannung =
Temperatur TP zu hoch
Ausgang R3 OFF = 0 V = Temperatur TP o.k.
Drucklegung 05/2012
ausgeschaltet.
Art.-Nr. 951 082
