Vorbereitung des Stellbereichs
Leichtbaukamin Easy 40

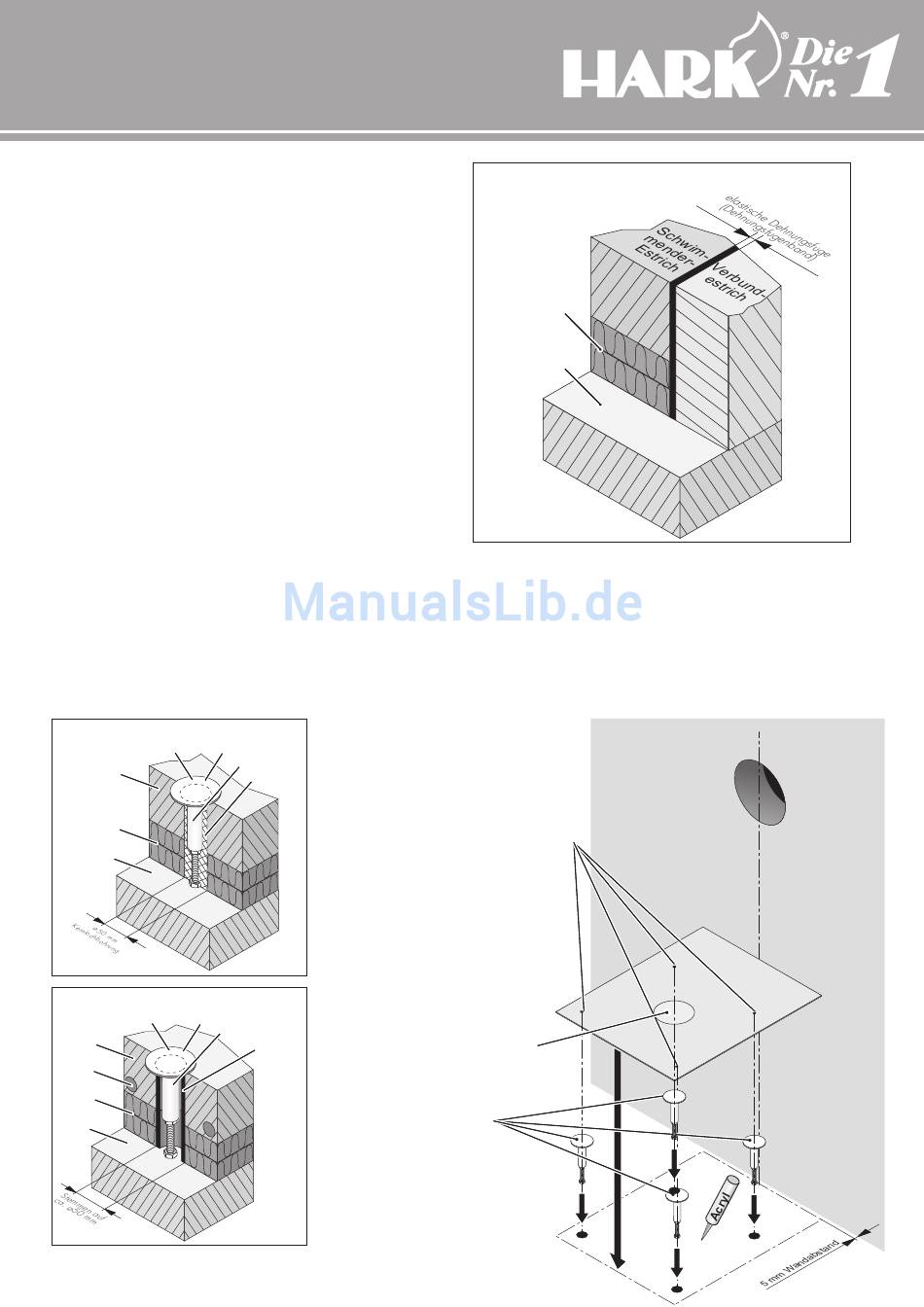

Die beste Lösung ist das bauseitige Entfernen des schwimmenden
Estrichs im Stellbereich in Verbindung mit dem Einbringen von
Verbundestrich. Es wird eine elastische Dehnungsfuge zwischen
Verbund- und schwimmenden Estrich erstellt, welche bis Ober-
kante des fertigen Fußbodens, also auch z.B. Fliesen verläuft.
Bei Verbundestrich kann die Lastverteilplatte und die Estrichdreh-
stützen entfallen (siehe Abb.rechts oben).
Ist das Entfernen des schwimmenden Estrichs nicht möglich,
werden höhenverstellbare Estrichdrehstützen und eine Last-
verteilplatte verwendet, um das Gewicht des Kamins bis auf
die Rohbetondecke zu übertragen. Die Estrich drehstützen sollten
möglichst genau unterhalb der Stellfüße des Heizeinsatzes
plaziert werden. Für die Estrichdrehstützen ist bei "schwimmendem
Estrich" eine Kernlochbohrung von ø50 mm vorzunehmen. Das
Bohrloch muss sorgfältig gereinigt (ausgesaugt) werden, damit
die Estrichdrehstütze auf dem Rohbeton aufsteht und nicht auf
dem Bohrmehl.
Die Estrichdrehstütze ist so einzujustieren, dass der Trageteller
ca. 2-5 mm über dem Fertigfußbodenbelag liegt und die Stell-
schraube festen Kontakt mit der Rohbetondecke hat. Die Deh-
nungsfuge zwischen der Estrichdrehstütze und dem vorhandenen
Estrich mit Steinwolle o. ä. ausstopfen (siehe Abb. links mitte).
Sicherheitshalber darf bei Vorhandensein von Fußbodenhei-
zungsrohren nur der Oberbelag gebohrt werden. Der Rest muss
vorsichtig gestemmt werden um evtl. zuvor nicht erkannte Fuß-
Optional: Montage mit Estrichdrehstützen und Lastverteilplatte (nicht im Lieferumfang enthalten)
Aufbau bei schwimmenden Estrich
Trageteller ø65 mm
Estrichdrehstütze MOESD
Estrich
Isolierung
Rohbetondecke
Aufbau bei schwimmenden Estrich mit Fußbodenheizung
Estrichdrehstütze MOESD
Trageteller ø65 mm
ø22 mm
Estrich
Fußboden-
heizungsrohr
Isolierung
Rohbetondecke
ø22 mm
z.B. Steinwolle
Die vier Bohrungen in der Lastverteil-
platte (nicht im Lieferumfang enthalten)
dienen zum Anzeichnen der Kernbohrungen
für die Estrichdrehstützen (nicht im Liefer-
umfang enthalten). Sollte sich unter einen
dieser Punkte ein Fußbodenheizungsrohr
befinden, muss die Kernlochbohrung etwas
versetzt werden, um eine Beschädigung
des Fußbodenheizungsrohres zu vermeiden.
Isolierschlauch
Die vorperforierte Bohrung kann
MOESDISO
herausgebrochen werden für die
Durchführung einer bauseitigen
externe Verbrennungsluftzufuhr.
Estrichdrehstützen
im Kamin- & Kachelofenbau
Aufbau bei schwimmenden Estrich und Verbundestrich
Isolierung
Rohbetondecke
bodenheizungsrohre (Heizschlangen) vor einer Beschädigung
zu bewahren.
Zusätzlich wird dann ein Isolierschlauch in das Loch eingesetzt und
von außen verspachtelt um die Ausdehnungsbewegungen des
schwimmenden Estrichs auszugleichen (siehe Abb. links unten).
-4-
