16.3 Reinigung der Heizgaszüge
1. Feuerraumtür öffnen und Deckel und Ver-
kleidungen vorne oben / unten entfernen
siehe Kapitel 6.

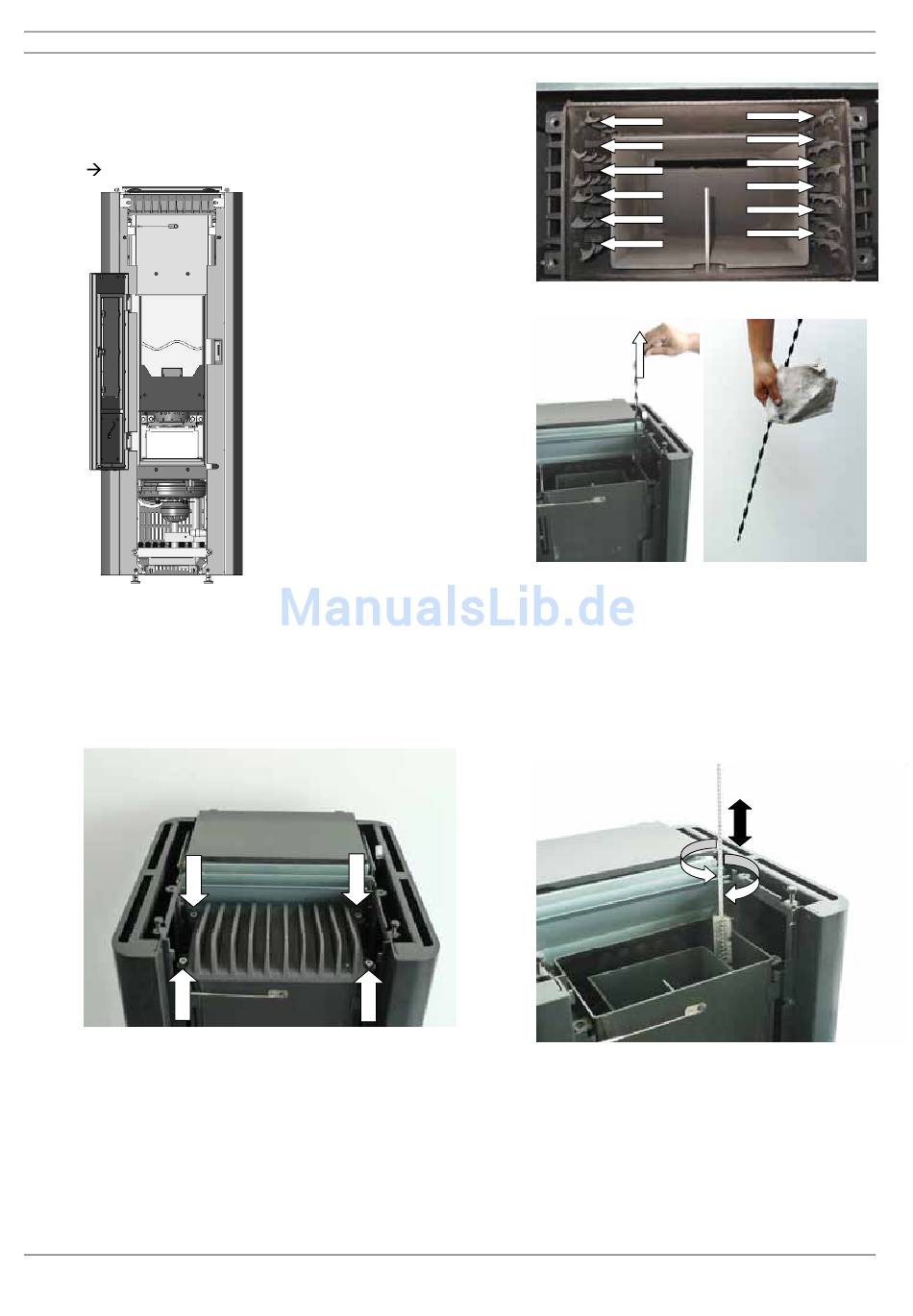

Abb. 63: Ansicht ohne Abdeckungen
2. Die 4 Befestigungsschrauben für den
Gussdeckel herausschrauben und Guss-
deckel abnehmen. Zum Herausdrehen
der Schrauben kann der gleiche Sechs-
kantschlüssel wie zum Öffnen der Türe
verwendet werden.
Abb. 64: Ausbau Gussdeckel
3. Alle 12 Turbulatoren nach oben aus den
Heizgaszügen herausziehen und mit ei-
nem Tuch reinigen.
©
HARK GmbH & Co. KG
Seite 39 / 56
Alle Rechte und Änderungen vorbehalten.
Abb. 65 Turbulatoren
Abb. 66: Entnahme und Reinigung
Turbulator
4. Alle 12 Heizgaszüge auf der gesamten
Länge mit der Reinigungsbürste gründlich
reinigen. Der Ruß fällt nach unten in den
Heizgassammelkanal am Gebläse und
wird anschließend unten abgesaugt. Nach
dem Bürsten alle Turbulatoren wieder ein-
setzen.
Abb. 67: Reinigung Heizgaszüge
Hinweis/Tipp:
Die Turbulatoren sind oben auf den letzten ca. 10
cm leicht geknickt, damit diese in den Heizgas-
zügen spannen und nicht klappern.
Der Knick muss nachher wieder oben sein, da
sich die Turbulatoren sonst nur schwer wieder
einsetzen lassen.
