8.4 Eingang „Min/Max" - Display-
Anzeige HM
Digitaleingang 24 V (gebrückt, verpolungssicher):
zur Umschaltung der Ofenleistung zwischen
Kleinstlast und am Bedienboard voreingestellter
Leistung über einen externen, potenzialfreien
Raumthermostat oder Heizungsregler. Der Ein-
gang „Min/Max" hat Priorität gegenüber dem Ein-
gang „Modulation" und der Leistungsvoreinstel-
lung am Bedienboard.
•
Brücke geschlossen = Ofen läuft mit am
Bedienboard voreingestellter Leistung
•
Brücke offen = Ofen läuft mit Minimum
(Kleinstlast) HM

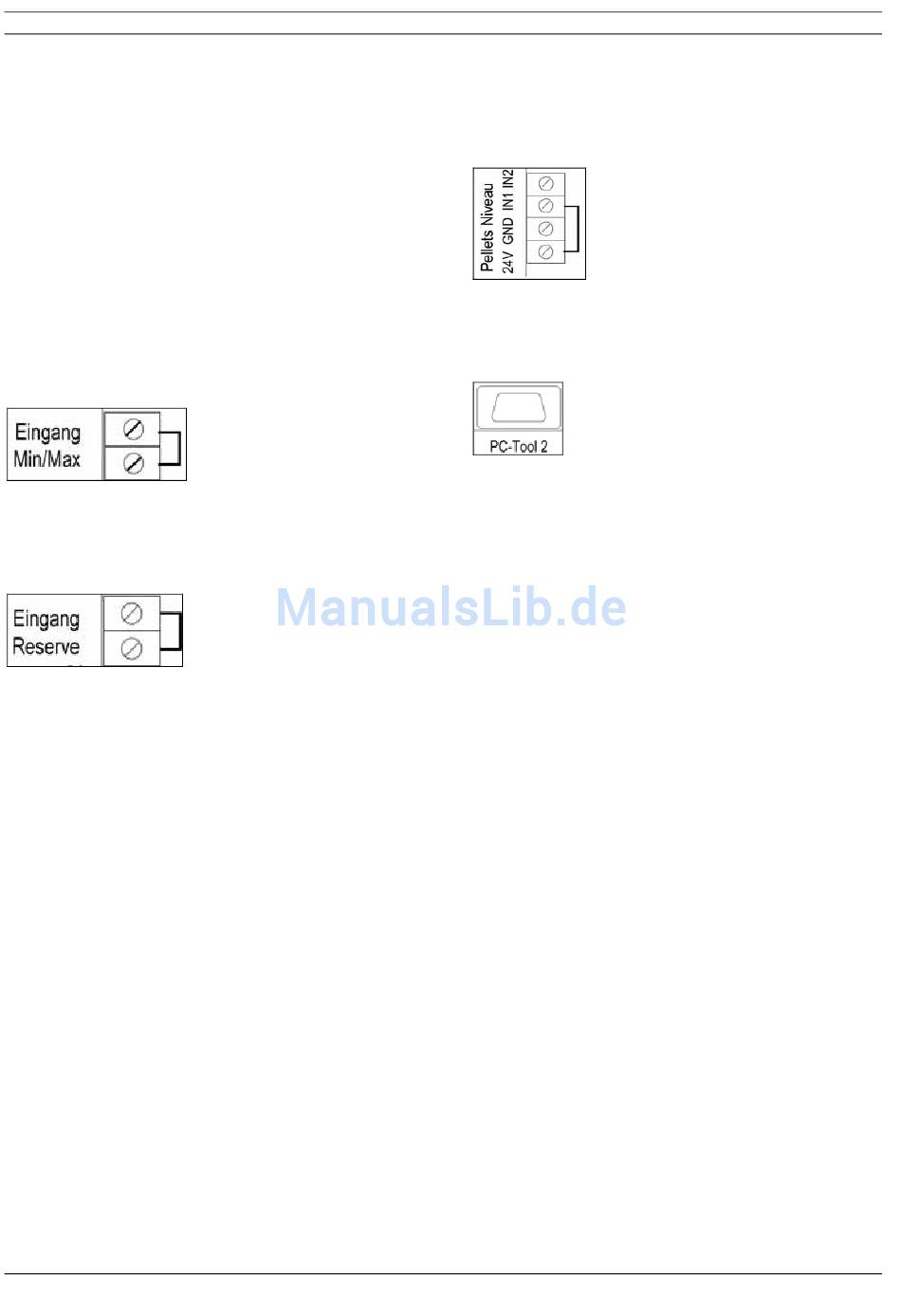

Abb. 25: Min/Max Eingang
8.4.1 Eingang „Reserve"
Anzeige RE Er1
Abb. 26: Reserve Eingang
Digitaleingang 24 V (gebrückt, verpolungssicher):
zur Rückmeldung (Überwachungsfunktion) von
externen Geräten an den Ofen.
•
Brücke geschlossen = alles o.k., Ofen re-
agiert normal
•
Brücke offen = externe Störung, Ofen
geht nicht in Betrieb bzw. auf Störab-
schaltung
Bei jedem Start des Ofens (manueller Start, au-
tomatischer Start oder Neustart nach Stromaus-
fall) wird nach 15 Sekunden abgefragt, ob die
potenzialfreie Brücke am Eingang „Reserve" ge-
schlossen ist. Nur wenn der Eingang „Reserve"
spätestens nach 15 Sekunden geschlossen ist,
geht der Ofen in Betrieb. Danach wird im Betrieb
dauerhaft überwacht, ob die Brücke geschlossen
ist.
Wird die Brücke im Betrieb geöffnet, erfolgt eine
Störabschaltung (Anzeige „RE Er1" wechselseitig
blinkend mit „G OFF" bzw. „Stand-By-Punkt") und
es ist kein Heizbetrieb möglich. Ein Reset der
Fehlermeldung „RE Er1" und damit Neustart ist
nur möglich, wenn der externe Fehler behoben
und der „Eingang Reserve" wieder gebrückt (ge-
schlossen) ist.
©
HARK GmbH & Co. KG
Seite 19 / 56
- Display-
Alle Rechte und Änderungen vorbehalten.
Anwendungsbeispiele:
Verriegelung Ofen mit Lüftungsanlage / Dunstab-
zug (Ofen aus, wenn Lüftung an)
8.4.2 Eingang „Pellets Niveau" (inaktiv)
Abb. 27: Pellets Niveau Eingang
Inaktiv / kann nicht genutzt werden
8.4.3 Eingang „PC-Tool 2"
Abb. 28: Eingang PC-Tool 2
RS 232-Schnittstelle mit 9-poliger SUB-D-
Kupplung: zum Anschluss des Diagnosesys-
tems PC-Tool 2 (nur für Fachbetriebe).
