Anleitung_Hark_Optistar_2012_06_20

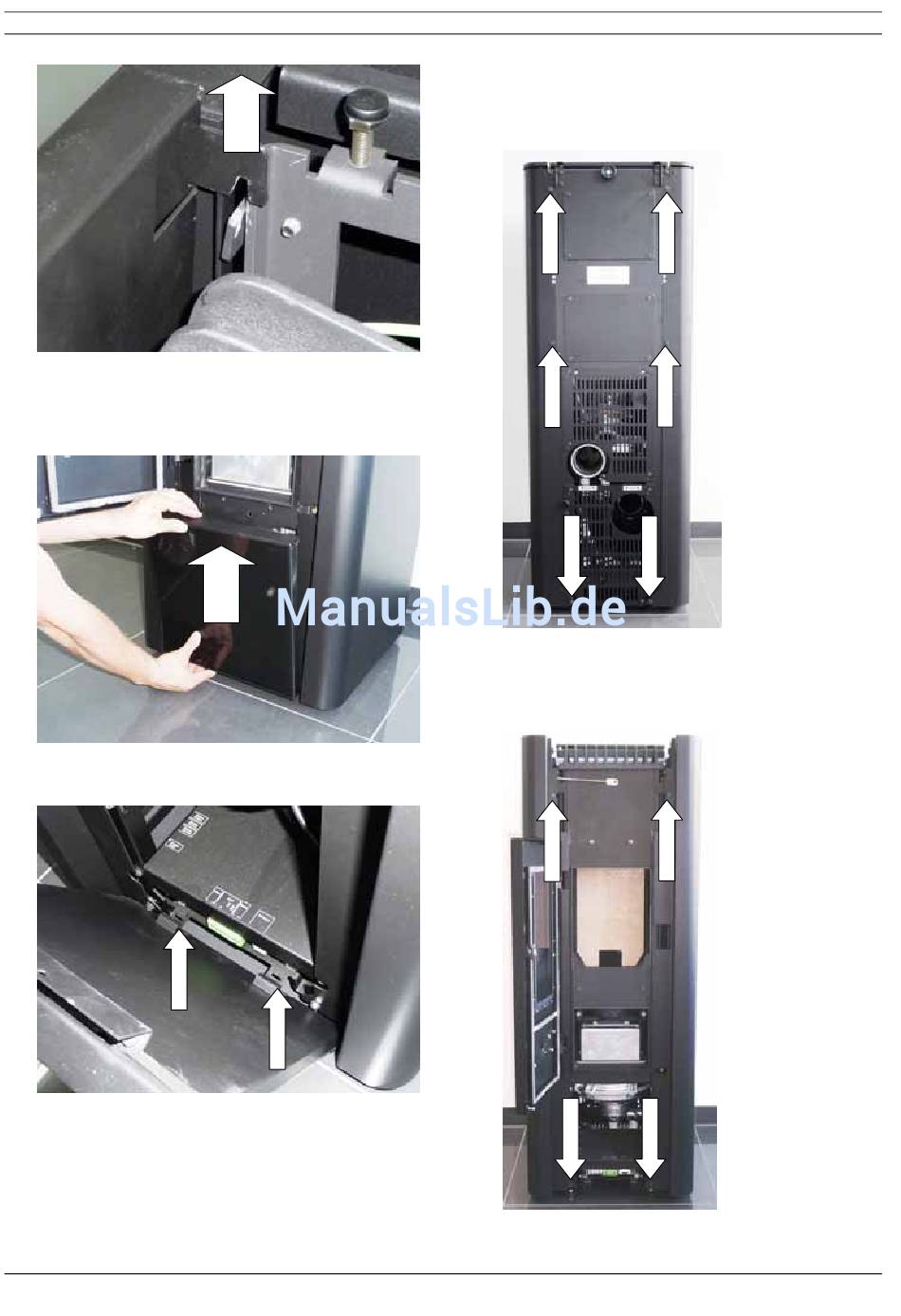

Abb. 8: Detail Verkleidungsbefestigung oben
4. Die untere Verkleidung anheben (Abb. 9).
Dadurch werden die unteren Haltebügel aus
den Haltelaschen gehoben (Abb. 10)
Abb. 9: Abbau untere Verkleidung
Abb. 10: Detail Verkleidungsbefestigung unten
6.1.3 Seitenverkleidungen links / rechts
demontieren
Verkleidungen vorne oben und unten müssen
vorher entfernt werden (siehe Kapitel 6.1.2)
©
HARK GmbH & Co. KG
Seite 12 / 56
Alle Rechte und Änderungen vorbehalten.
1. Die 6 Schrauben für die Seitenverkleidung
auf der Rückseite lösen, nicht herausschrau-
ben (Abb. 11).
Abb. 11: Rückansicht
2. Die 4 Schrauben für die Seitenverkleidung
vorne lösen, nicht herausschrauben (Abb.
12).
Abb. 12: Front
Drucklegung 05/2012
Art.-Nr. 951 082
