8.3 Eingänge Hauptplatine
8.3.1 Übersicht Eingänge/ allgemeine Hinweise
Nur PC- Tool 2!

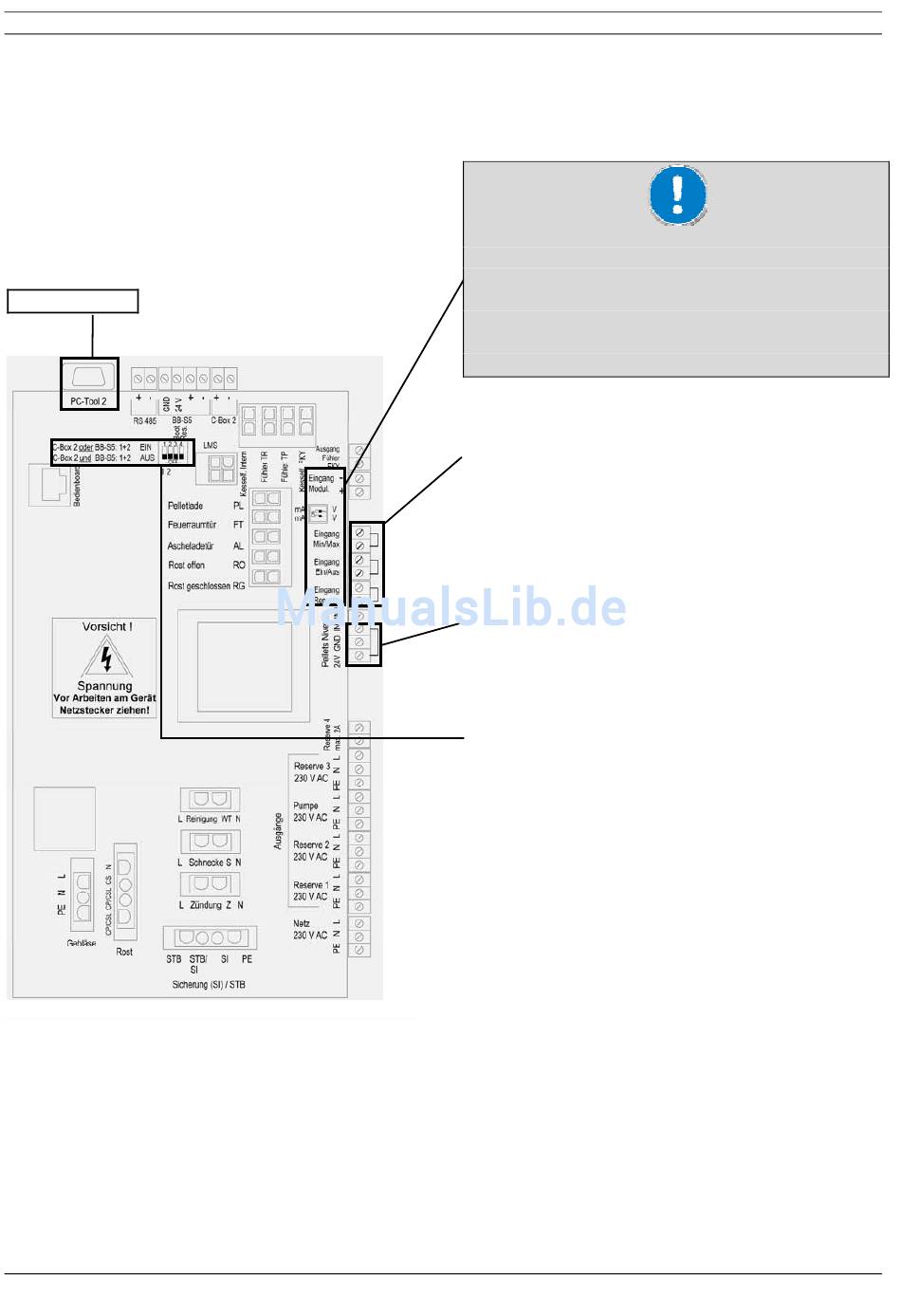

Abb. 21: Eingänge Hauptplatine
©
HARK GmbH & Co. KG
Seite 17 / 56
Alle Rechte und Änderungen vorbehalten.
Achtung!
Auf diesen Eingängen niemals 230 V anschlie-
ßen, da hierdurch die Platine beschädigt wird!
Eingang „Min/Max", „Ein/Aus" und „Reserve" sind
verpolungssicher.
Wird ein Eingang durch einen externen Reg-
ler/Fühler belegt, so muss der zugehörige Brü-
ckendraht vorher entfernt werden! Sind keine
externen Regler angeschlossen, müssen alle 3
Brückendrähte wie dargestellt vorhanden sein.
Sonst reagiert der Ofen nicht ordnungsgemäß!
Brücke wird nicht überwacht. Inaktiv / kann nicht
genutzt werden
Betriebsstellung: 1-4 = AUS (OFF)!
