Funktionsschnitt und Bauteile

Gussdeckel
Heizgaszüge mit
Turbulatoren
Rauchgasfühler
TR (NiCr-Ni)
Verkleidung
oben mit De-
korglas
Umlenkplatte
Dekorglas
Feuerraumtür
(FT)
Brennertopf
(Guss)
Aschelade
Verkleidung unten
mit Dekorglas
Hauptplatine /
Steuerung
Stellfuß

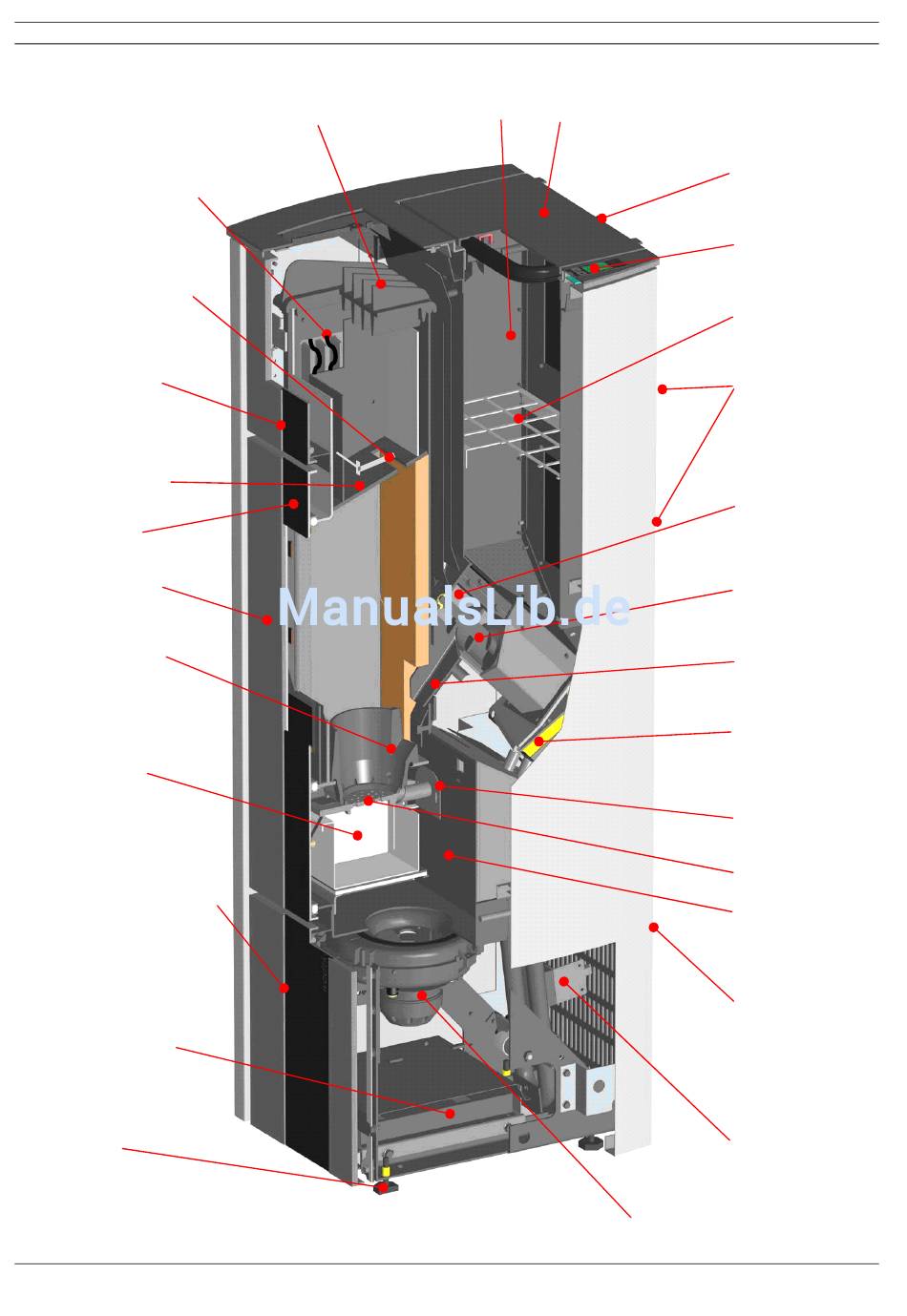

Abb. 36: Funktionsschnitt
©
HARK GmbH & Co. KG
Seite 22 / 56
Pelletbehälter
Alle Rechte und Änderungen vorbehalten.
Pelletlade PL
(Klappdeckel)
Abgasgebläse
Drucklegung 04/2012
Drehgriff Pelletla-
de (PL) -hinten
Bedienboard
Eingriffschutz
Anschluss externe
Pelletbeschickung
(hinten)
Temperaturfühler
Pelletrutsche (TP)
Förderschnecke
Fallstrecke
Schnecken-
motor
Zündelement
Gussrost
Heizgassammel-
kanal
STB + Haupt-
Sicherung
5A flink (Ofen-
rückseite)
Ansaugrohr mit
Luftmengen-
sensor (LMS)
Art.-Nr. 951 082
