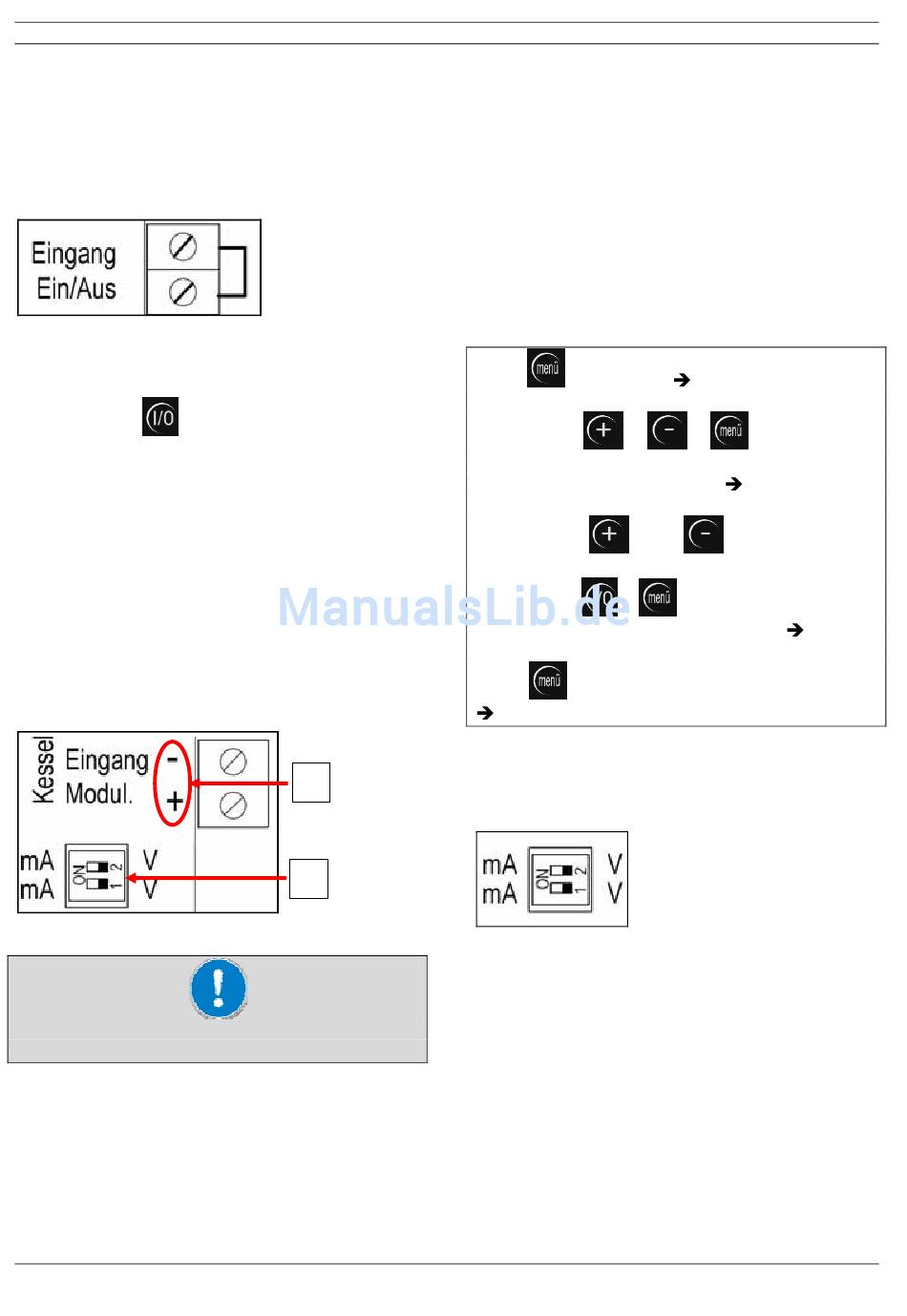

8.3.2 Eingang „Ein / Aus" - Display-
Anzeige HE ON / HE OFF
Digitaleingang 24 V (gebrückt, verpolungssicher):
zum Ein- / Ausschalten über einen externen, po-
tenzialfreien Raumthermostat oder Heizungsreg-
ler.
Abb. 22: Ein/Aus Eingang
Brücke geschlossen = Ofen EIN
Brücke offen = Ofen AUS
Hinweis: Taste
am Bedienboard hat Priorität
gegenüber Eingang „Ein/Aus".
8.3.3 Eingang „Modulation" – Display
Anzeige HE
Analogeingang 0-10 V oder 4-20 mA umschaltbar
(nicht gebrückt, Polung beachten): zur Modulati-
on der Ofenleistung über einen externen, modu-
lierenden Raumthermostat oder Heizungsregler.
Der Eingang „Modulation" muss zur Verwendung
vorher aktiv geschaltet werden. Der Eingang
„Modulation" reagiert nur, wenn der Ofen einge-
schaltet ist, d.h. es ist eine Kombination mit dem
Eingang „EIN/AUS" notwendig.
Abb. 23: Eingang Modulation
1. Achtung:
Polung beachten
2. DIP- Schalter: Umstellung V / mA für Eingang
„Modulation"
©
HARK GmbH & Co. KG
Seite 18 / 56
1
2
Alle Rechte und Änderungen vorbehalten.
Prioritäten:
I/O-Taste hat oberste Priorität, MIN/MAX (ex-
tern), EIN/AUS (extern), R.M (intern) haben Vor-
rang gegenüber Modulation.
Hinweis: ein entsprechender Regler muss nach
der Aktivierung auf Eingang Modulation ange-
schlossen sein, weil sonst der Ofen dauerhaft nur
auf Kleinstlast läuft.
Aktivieren des Eingangs Modulation: Nur für
Fachbetriebe zugelassen! Wie folgt vorgehen:
Taste
1 x drücken
ne 1
Jetzt Tasten
+
3 Sekunden gleichzeitig gedrückt halten, bis An-
zeige „S" im Display erscheint
nüebene 2
Jetzt Tasten
oder
bis Anzeige „M OFF" im Display erscheint.
Jetzt Tasten
+
Anzeige „M ON" im Display erscheint
gang „Modulation" ist jetzt aktiv geschaltet.
Taste
für mindestens 3 Sekunden drücken
Rücksprung auf Bedienebene
Umschaltung Eingang Modulation von 0-10 V auf
4- 20 mA:
Abb. 24: DIP- Schalter Modulation
0-10 V = beide DIP- Schalter rechts auf V;
4-20 mA = beide DIP- Schalter links auf
mA
Drucklegung 05/2012
Wechsel in Menüebe-
+
für mindestens
Wechsel in Me-
solange drücken,
gleichzeitig drücken, bis
der Ein-
Art.-Nr. 951 082
