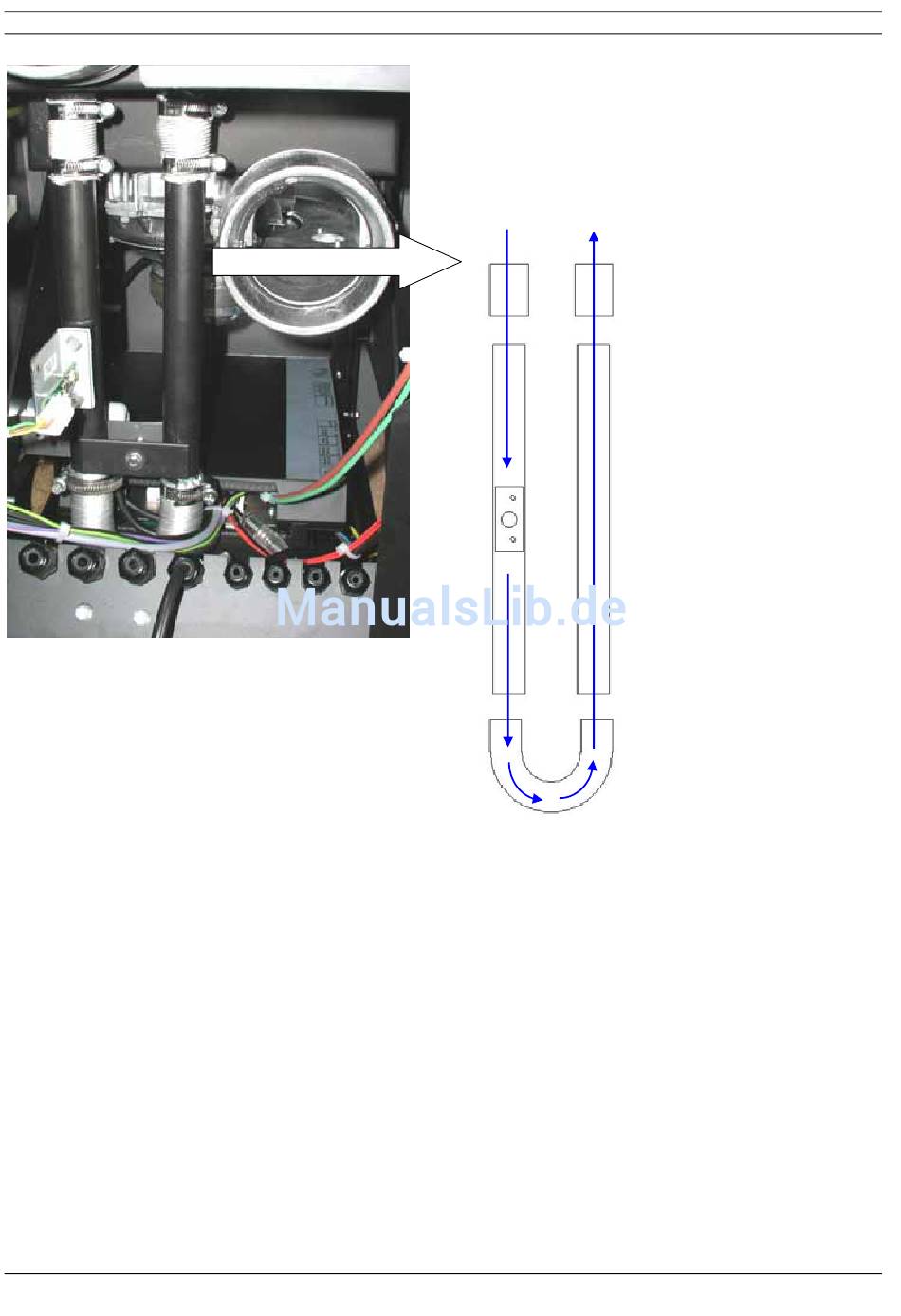

Abb. 75: Luftansaugrohr
Der Zusammenbau erfolgt in umgekehrter Rei-
henfolge.
Nach dem Zusammenbau unbedingt prüfen, dass
alle Verbindungen wieder komplett dicht sind!
Nach Abschluss der Wartungsarbeiten Kurz-
Funktionstest Luftmengensensor durchführen.
Tür bei Betrieb des Ofens öffnen (Ofen muss
vorher mindestens 1 Minute in Betrieb gewesen
sein). Das Display des Ofens muss innerhalb von
ca. 20 s nach Öffnen der Tür die Anzeige "L- LO"
(Luftmangel) bringen.
©
HARK GmbH & Co. KG
Seite 43 / 56
Alle Rechte und Änderungen vorbehalten.
Nach Schließen der Tür muss diese Anzeige
umgehend wieder verschwinden. Hinweis: Tür
nicht länger als 1 Minute geöffnet halten, da
sonst eine Störabschaltung erfolgt.
Strömungsrichtung
Verbrennungsluft
Drucklegung 05/2012
Alu-Flexschlauch
Luftansaugrohre
•
Links = mit
Messstelle / Auf-
nahme Luftmen-
gensensor
•
Rechts = ohne
Messstelle
Alu-Flexschlauch
180° - Bogen
Art.-Nr. 951 082
