Anleitung_Hark_Optistar_2012_06_20
6
Demontage der Außenver-
kleidungen

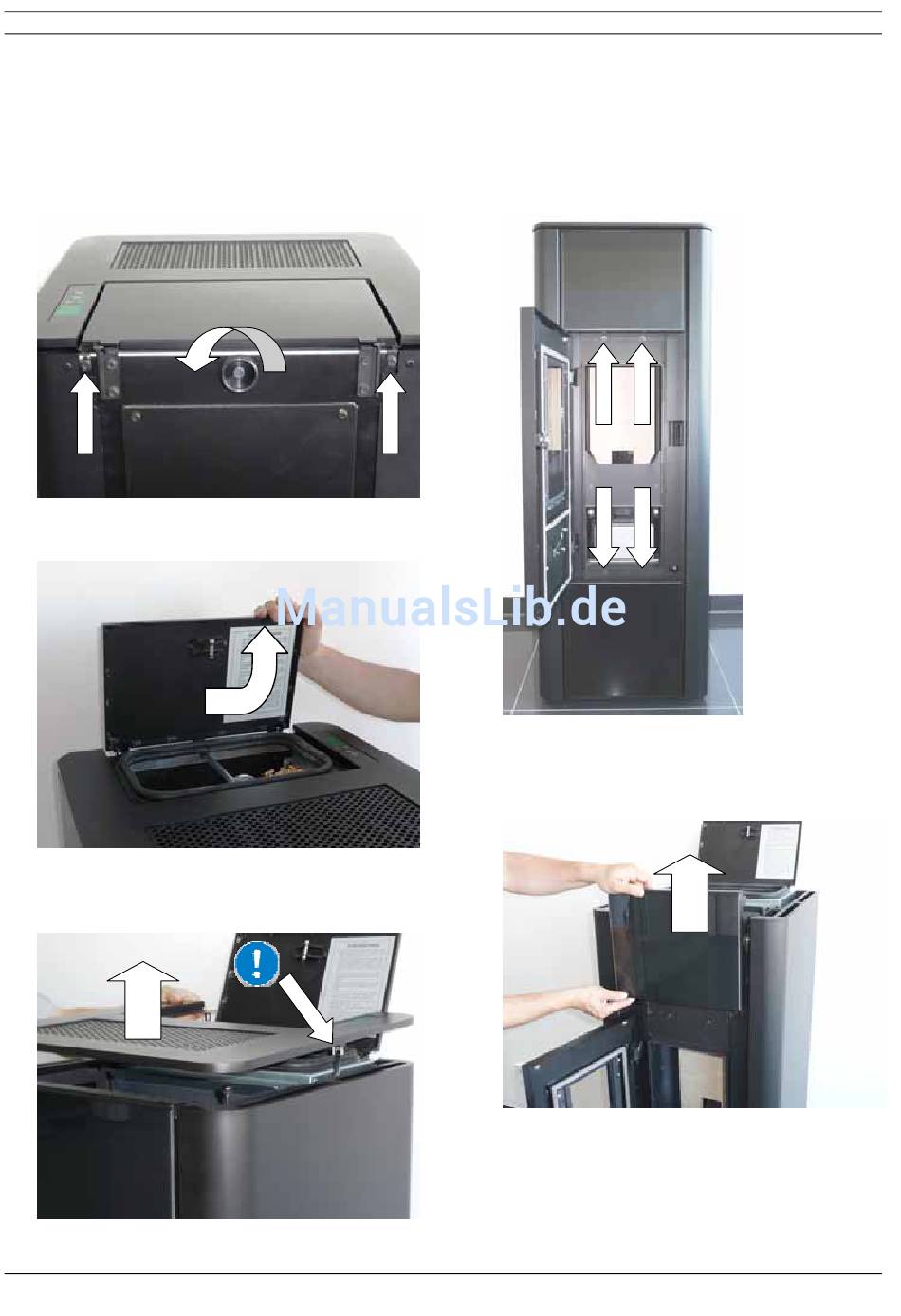

6.1.1 Deckel demontieren
1. Schrauben hinten entfernen und Drehgriff der
Pelletlade drehen bis sich diese öffnet.
Abb. 3: Rückansicht
2. Pelletlade aufklappen.
Abb. 4: Öffnen Pelletlade
3. Deckel etwas anheben, Bedienboardkabel
lösen (rechte Seite) und Deckel abnehmen.
Abb. 5: Demontage Deckel
©
HARK GmbH & Co. KG
Seite 11 / 56
Alle Rechte und Änderungen vorbehalten.
6.1.2 Verkleidungen vorne oben / vorne
unten demontieren
1. Feuerraumtür öffnen.
2. Befestigungsschrauben der Verkleidungen
vorne, oben und vorne, unten lösen (Abb. 6)
Abb. 6: Frontansicht
3. Obere Verkleidung anheben (Abb. 7). Da-
durch werden die oberen Haltebügel aus den
Haltelaschen gehoben (Abb. 8).
Abb. 7: Abbau obere Verkleidung
Drucklegung 05/2012
Art.-Nr. 951 082
