9.4
Luftmengensensorik
Im zentralen Luftansaugstutzen sitzt ein Luft-
mengensensor, der die aktuelle Strömungsge-
schwindigkeit der Verbrennungsluft im Stutzen
misst, mit den Sollwertvorgaben vergleicht und
bei Abweichungen automatisch die Drehzahl des
Abgasgebläses nach oben oder unten korrigiert.
Hierdurch stellt sich das Gerät im möglichen Re-
gelbereich automatisch auf Änderungen des
Schornsteinzuges, Änderung der inneren Wider-
stände (z.B. durch Verschmutzung der Heizgas-
züge oder des Brennertopfs) und unterschiedli-
che Widerstände in der Luftansaugung ein. Das
Gerät wird also immer mit der optimalen Luft-
menge versorgt.
Hinweis:
Durch die Luftmengensensorik können sich bei
unterschiedlichen Zugverhältnissen im Schorn-
stein und unterschiedlichen Lufttemperaturen
auch Unterschiede im Flammenbild ergeben, weil
sich zwangsläufig die Gebläsedrehzahl ändert.
Dies ist aber völlig normal und stellt keinen Man-
gel dar, vielmehr wird hierdurch für einen optima-
len Ausbrand gesorgt.
Die Luftmengensensorik reagiert auch, wenn die
Tür des Gerätes geöffnet wird und unterbricht die
Pelletzufuhr. Hierdurch und den zusätzlichen
Kontakt-Schalter der Feuerraum-Tür ist ein Be-
trieb mit geöffneter Tür ausgeschlossen und die
Geräte werden als Bauart 1 (selbstschließende
Tür) klassifiziert.
Über den Luftmengensensor wird zusätzlich die
Temperatur des Luftmengensensors (TL) im An-
saugstutzen gemessen. Liegt diese Temperatur
oberhalb des Sollwertes, wird das Gerät auf Stö-
rung geschaltet. Gleiches passiert, wenn die
Temperatur zu schnell steigt (Gradient).
©
HARK GmbH & Co. KG
Seite 24 / 56
Alle Rechte und Änderungen vorbehalten.
9.5
Temperaturfühler
sche (TP)
Direkt in der Pelletrutsche sitzt ein Temperatur-
fühler und überwacht die Temperatur zum Pellet-
behälter. Wird die im Programm hinterlegte Soll-
temperatur überschritten, erfolgt eine Sicher-
heitsabschaltung des Gerätes. Erst nach ausrei-
chender Abkühlung kann das Gerät wieder ein-
geschaltet werden.
Sollte der Fühler defekt sein und ausgetauscht
werden müssen, so muss nach dem Wechsel
unbedingt der Stellring (A) des defekten Fühlers
auf den neuen Fühler montiert werden. Stellring
des alten Fühlers über den neuen Fühler schie-
ben und exakt positionieren (22 mm von der Füh-
lerspitze aus gemessen), da sonst Messfehler
entstehen können. Fühler niemals ohne Stellring
montieren! Alle Stellschrauben nur handfest
(nicht mit Gewalt / mit Schraubendreher) anzie-
hen, da sonst der Fühler beschädigt werden
kann.
A

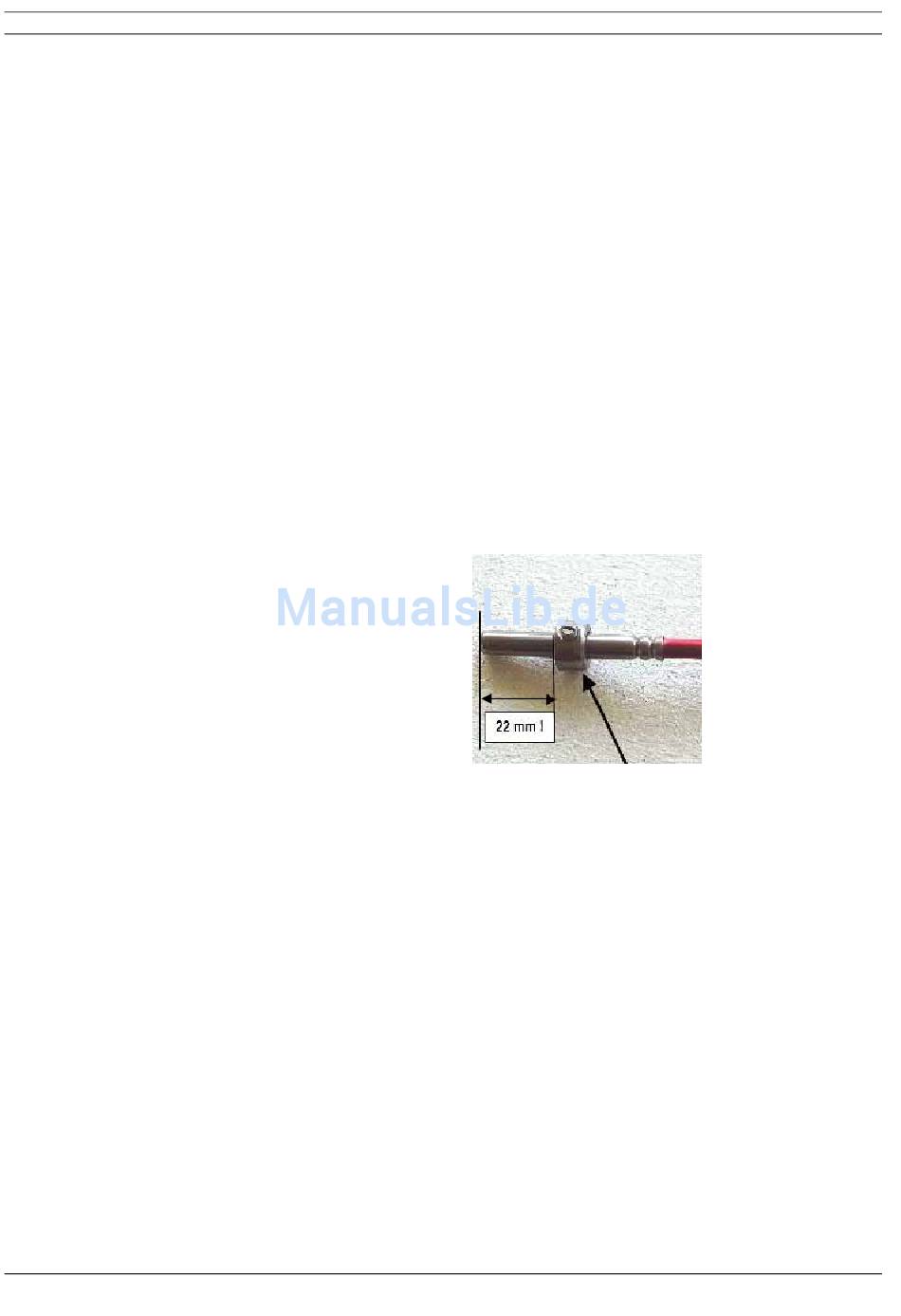

Abb. 38: TP Fühler
9.6
Temperaturfühler
(TR)
Direkt im Rauchgas (oberhalb der Umlenkplatte
des Feuerraums) sitzt ein Temperaturfühler und
überwacht die Temperatur für Zündung und Dau-
erbetrieb. Nach dem Start wird hier überwacht,
ob die Zündung erfolgreich war. Wenn keine Pel-
lets mehr nachgeführt werden (z.B. Behälter leer)
wird dies auch über diesen Fühler TR erfasst und
das Gerät ausgeschaltet. Beim Betrieb mit Pel-
lets mit hohem Heizwert / Schüttdichte, kann die
vom Gerät freigesetzte Leistung über der Nenn-
wärmeleistung liegen. Dies wird ebenfalls über
TR erfasst und ausgeglichen. Das Gerät modu-
liert so lange auf Kleinstlast, bis die vorgeschrie-
benen Werte wieder eingehalten sind.
Drucklegung 05/2012
Pelletrut-
Rauchgas
Art.-Nr. 951 082
