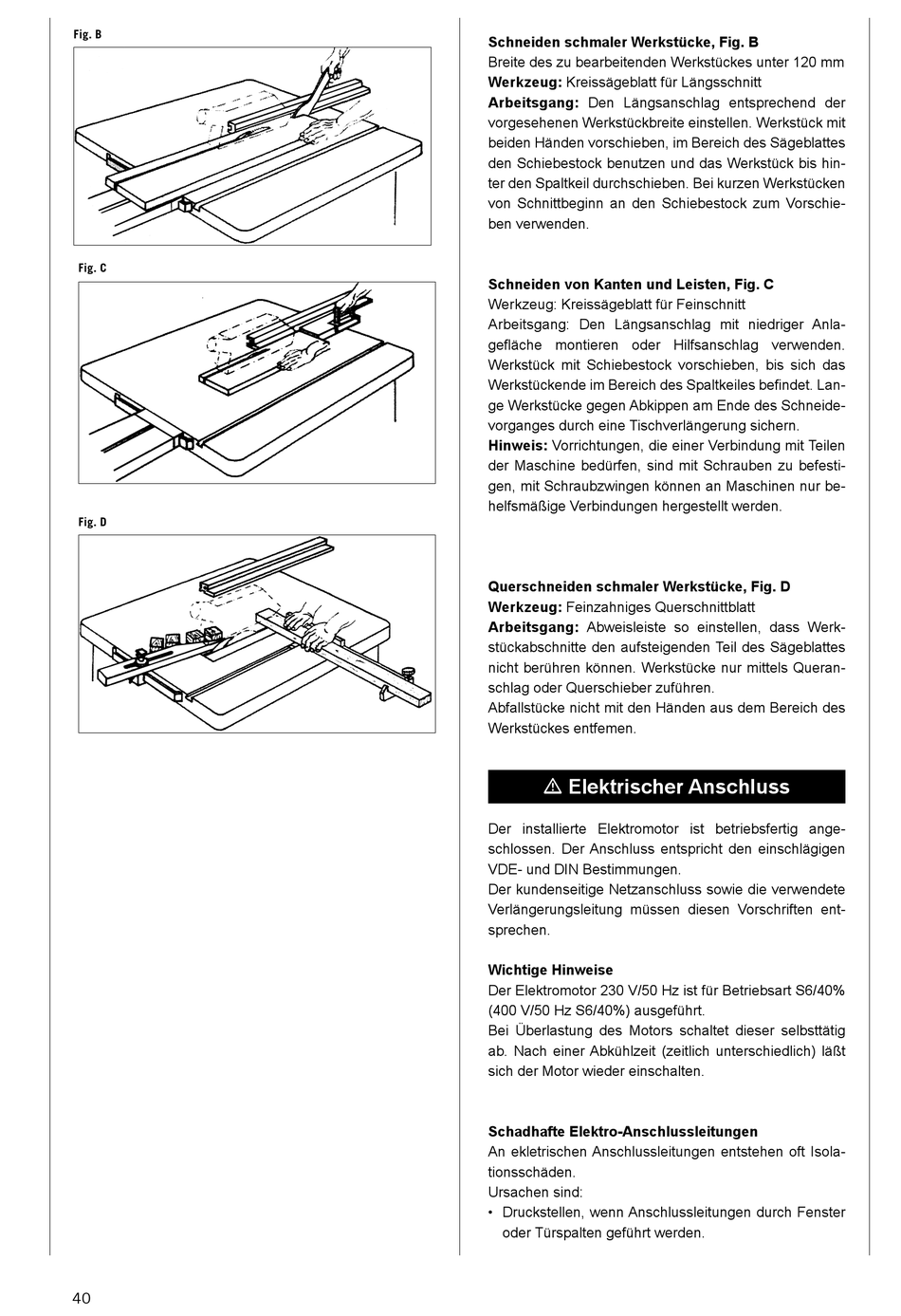

Elektrischer Anschluss - Scheppach 4901305901 Originalbetriebsanleitung

Fig. B
Fig. C
Fig. D
40
Schneiden schmaler Werkstücke, Fig. B
Breite des zu bearbeitenden Werkstückes unter 120 mm
Werkzeug: Kreissägeblatt für Längsschnitt
Arbeitsgang: Den Längsanschlag entsprechend der
vorgesehenen Werkstückbreite einstellen. Werkstück mit
beiden Händen vorschieben, im Bereich des Sägeblattes
den Schiebestock benutzen und das Werkstück bis hin-
ter den Spaltkeil durchschieben. Bei kurzen Werkstücken
von Schnittbeginn an den Schiebestock zum Vorschie-
ben verwenden.
Schneiden von Kanten und Leisten, Fig. C
Werkzeug: Kreissägeblatt für Feinschnitt
Arbeitsgang: Den Längsanschlag mit niedriger Anla-
gefläche montieren oder Hilfsanschlag verwenden.
Werkstück mit Schiebestock vorschieben, bis sich das
Werkstückende im Bereich des Spaltkeiles befindet. Lan-
ge Werkstücke gegen Abkippen am Ende des Schneide-
vorganges durch eine Tischverlängerung sichern.
Hinweis: Vorrichtungen, die einer Verbindung mit Teilen
der Maschine bedürfen, sind mit Schrauben zu befesti-
gen, mit Schraubzwingen können an Maschinen nur be-
helfsmäßige Verbindungen hergestellt werden.
Querschneiden schmaler Werkstücke, Fig. D
Werkzeug: Feinzahniges Querschnittblatt
Arbeitsgang: Abweisleiste so einstellen, dass Werk-
stückabschnitte den aufsteigenden Teil des Sägeblattes
nicht berühren können. Werkstücke nur mittels Queran-
schlag oder Querschieber zuführen.
Abfallstücke nicht mit den Händen aus dem Bereich des
Werkstückes entfemen.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlägigen
VDE- und DIN Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
sprechen.
Wichtige Hinweise
Der Elektromotor 230 V/50 Hz ist für Betriebsart S6/40%
(400 V/50 Hz S6/40%) ausgeführt.
Bei Überlastung des Motors schaltet dieser selbsttätig
ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) läßt
sich der Motor wieder einschalten.
Schadhafte Elektro-Anschlussleitungen
An ekletrischen Anschlussleitungen entstehen oft Isola-
tionsschäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch Fenster
oder Türspalten geführt werden.
