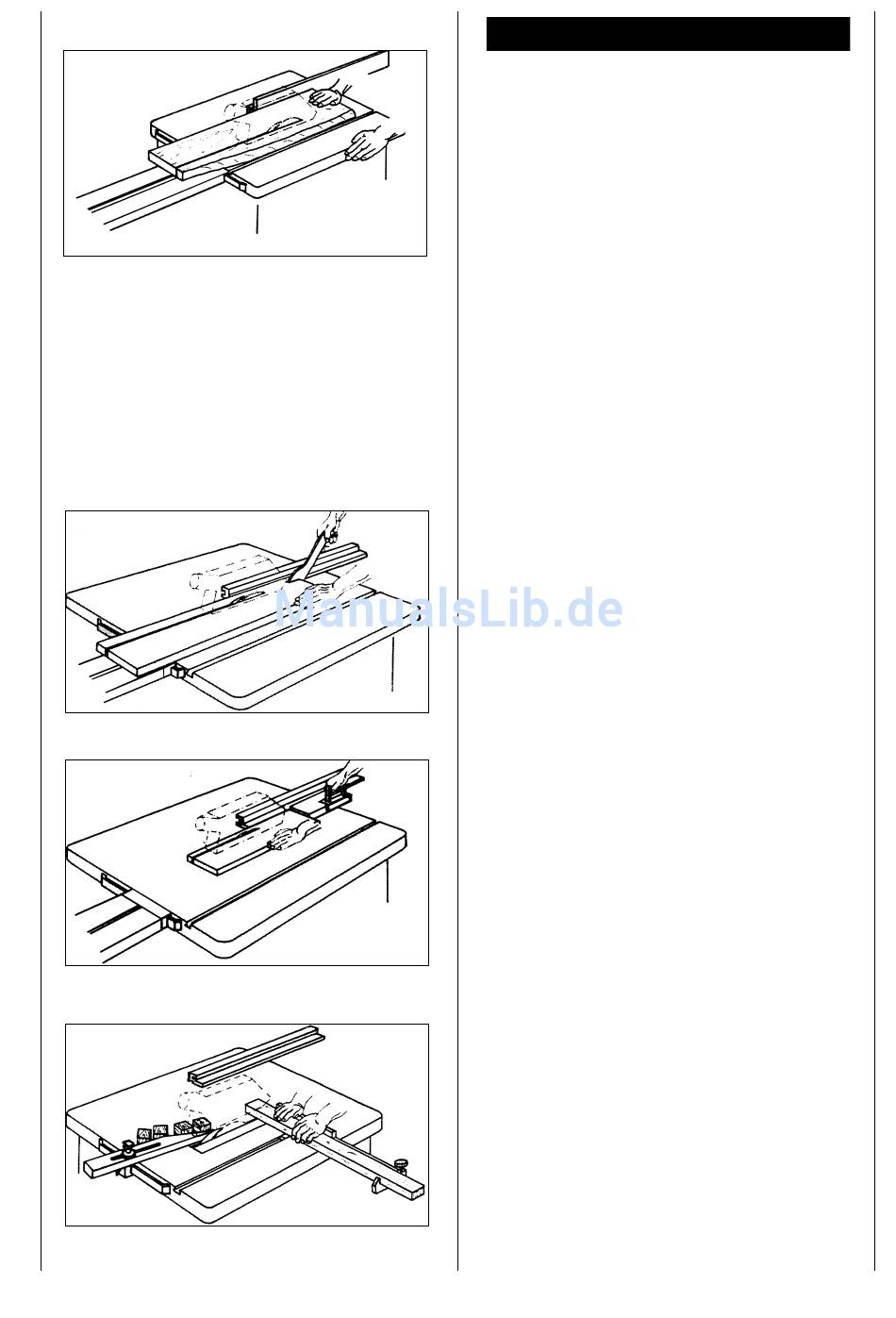

Fig. A
Fig. B
Fig. C
Fig. D
124

Wenken voor het gebruik

Werken met cirkelzagen
Het zagen van brede werkstukken, Fig. A
(Breedte van het te bewerken werkstuk meer dan 120
mm)
Gereedschap: cirkelzaagblad voor langsprofiel
Werkwijze: De langsgeleider op de vereiste werkstuk-
breedte instellen.
Op een veilige steun voor de handen letten. Worden er
bij het zagen smalle stukken afgezaagd, dan wordt het
werkstuk in de buurt van het gereedschap alleen met
de rechterhand of met behulp van een schuifstok vooruit
geschoven. Bestaat het gevaar dat het werkstuk tussen
cirkelzaagblad, splijtwig en aanslag klem komt te zitten,
dan moet de aanslag tot het midden van het zaagblad te-
ruggetrokken worden of moet er een korte hulpgeleider
gebruikt worden.
Op de afbeeldingen werd de bovenste afzuigkap slechts
aangestippeld of in bepaalde gevallen ook weggelaten
om de werkwijze of de installatie duidelijker weer te kun-
nen geven.
Bij alle beschreven arbeidsgangen is de bovenste af-
zuigkap absoluut vereist.
Het zagen van smalle werkstukken, Fig. B
(Breedte van het te bewerken werkstuk weiniger dan 120
mm)
Gereedschap: cirkelzaagblad voor langsprofiel
Werkwijze: De langsgeleider op de vereiste werk-
stukbreedte instellen. Het werkstuk met beide handen
naar voren schuiven, in de buurt van het zaagblad de
schuifstok gebruiken en het werkstuk verder tot achter
de splijtwig doorschuiven. Voor korte werkstukken van-
af zaag begin gebruik maken van de schuifstok om het
werkstuk voorwaarts te bewegen.
Het zagen van kanten en lijsten, Fig. C
Gereedschap: cirkelzaagblad voor fijnzagen
Werkwijze: De langsgeleider met laag steunvlak mon-
teren of hulpgeleider gebruiken. Werkstuk met schuif-
stok naar voren schuiven tot zich het einde ervan in het
bereik van de splijtwig bevindt. Een verlengstuk aan de
werkbank monteren zodat lange werkstukken aan het
einde van de arbeidsgang niet gaan kippen.
Opmerking: Voor uitrusting die vast met onderdelen
van de machine verbonden moet worden, moeten ter be-
vestiging schroeven gebruikt worden. Met lijmknechten
kunnen slechts provisorische verbindigen aan de machi-
ne tot stand gebracht worden.
Dwarszagen van smalle werkstukken, Fig. D
Gereedschap: fijngetand dwarszaagblad
Werkwijze: Afstootlijst dusdanig instellen dat de afge-
zaagde stukken het opstijgende gedeelte van het zaag-
blad niet kunnen raken. Werkstukken uitsluitend met
behulp van dwarsaanslag of dwarsschuiver toevoeren.
Afval niet met de handen uit het bereik van het werkstuk
verwijderen.
