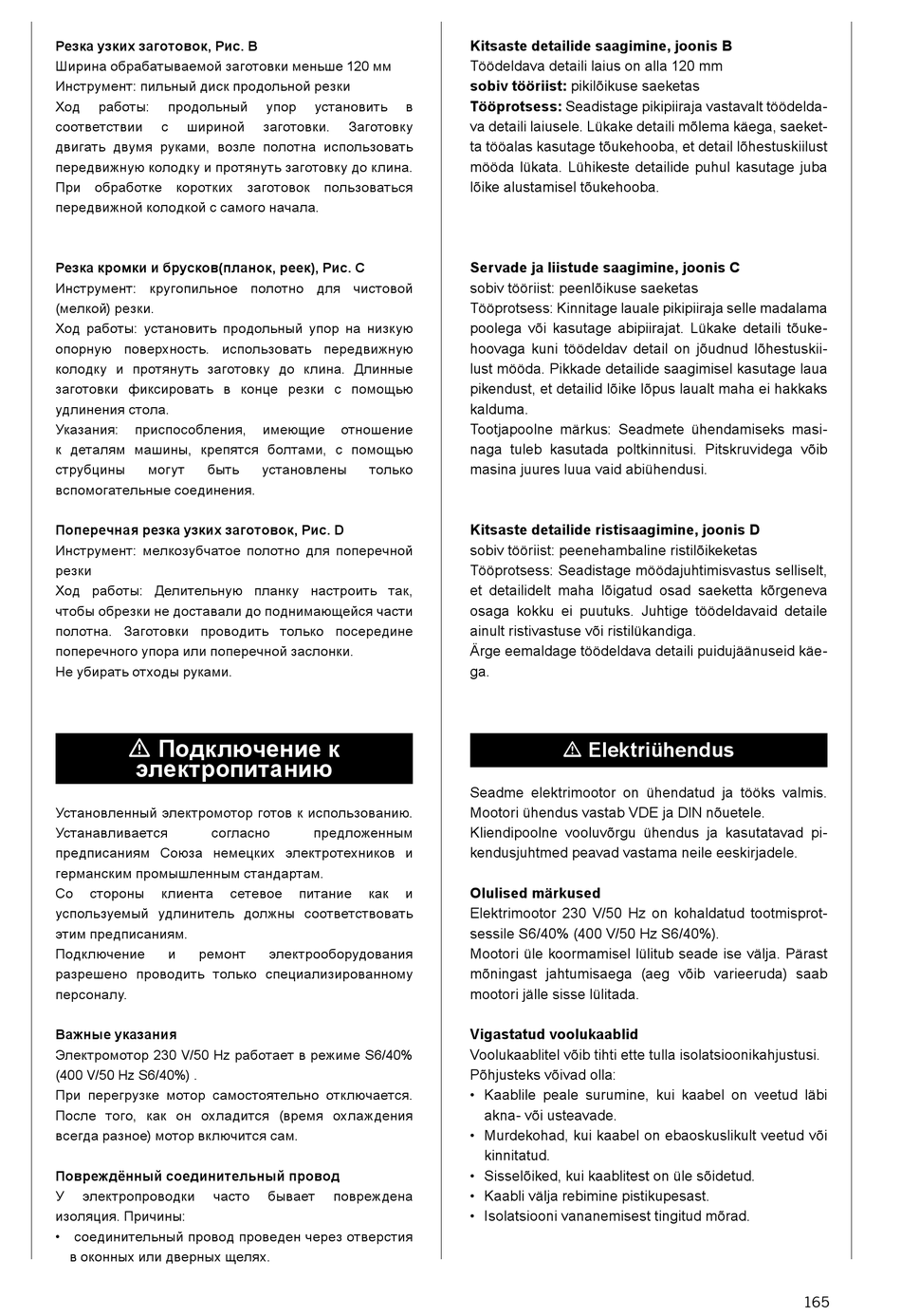

Резка узких заготовок, Рис. B
Ширина обрабатываемой заготовки меньше 120 мм
Инструмент: пильный диск продольной резки
Ход работы: продольный
соответствии с шириной
двигать двумя руками, возле полотна использовать
передвижную колодку и протянуть заготовку до клина.
При обработке коротких
передвижной колодкой с самого начала.
Резка кромки и брусков(планок, реек), Рис. C
Инструмент: кругопильное полотно для чистовой
(мелкой) резки.
Ход работы: установить продольный упор на низкую
опорную поверхность. использовать передвижную
колодку и протянуть заготовку до клина. Длинные
заготовки фиксировать в конце резки с помощью
удлинения стола.
Указания: приспособления,
к деталям машины, крепятся болтами, с помощью
струбцины могут быть
вспомогательные соединения.
Поперечная резка узких заготовок, Рис. D
Инструмент: мелкозубчатое полотно для поперечной
резки
Ход работы: Делительную планку настроить так,
чтобы обрезки не доставали до поднимающейся части
полотна. Заготовки проводить только посередине
поперечного упора или поперечной заслонки.
Не убирать отходы руками.
m Подключение к
электропитанию
Установленный электромотор готов к использованию.
Устанавливается согласно
предписаниям Союза немецких электротехников и
германским промышленным стандартам.
Со стороны клиента
успользуемый удлинитель должны соответствовать
этим предписаниям.
Подключение и ремонт
разрешено проводить только специализированному
персоналу.
Важные указания
Электромотор 230 V/50 Hz работает в режиме S6/40%
(400 V/50 Hz S6/40%) .
При перегрузке мотор самостоятельно отключается.
После того, как он охладится (время охлаждения
всегда разное) мотор включится сам.
Повреждённый соединительный провод
У электропроводки часто
изоляция. Причины:
• соединительный провод проведен через отверстия
в оконных или дверных щелях.
упор установить
заготовки. Заготовку
заготовок пользоваться
имеющие отношение
установлены только
предложенным
сетевое питание как
электрооборудования
бывает повреждена
Kitsaste detailide saagimine, joonis B
Töödeldava detaili laius on alla 120 mm
sobiv tööriist: pikilõikuse saeketas
Tööprotsess: Seadistage pikipiiraja vastavalt töödelda-
в
va detaili laiusele. Lükake detaili mõlema käega, saeket-
ta tööalas kasutage tõukehooba, et detail lõhestuskiilust
mööda lükata. Lühikeste detailide puhul kasutage juba
lõike alustamisel tõukehooba.
Servade ja liistude saagimine, joonis C
sobiv tööriist: peenlõikuse saeketas
Tööprotsess: Kinnitage lauale pikipiiraja selle madalama
poolega või kasutage abipiirajat. Lükake detaili tõuke-
hoovaga kuni töödeldav detail on jõudnud lõhestuskii-
lust mööda. Pikkade detailide saagimisel kasutage laua
pikendust, et detailid lõike lõpus laualt maha ei hakkaks
kalduma.
Tootjapoolne märkus: Seadmete ühendamiseks masi-
naga tuleb kasutada poltkinnitusi. Pitskruvidega võib
masina juures luua vaid abiühendusi.
Kitsaste detailide ristisaagimine, joonis D
sobiv tööriist: peenehambaline ristilõikeketas
Tööprotsess: Seadistage möödajuhtimisvastus selliselt,
et detailidelt maha lõigatud osad saeketta kõrgeneva
osaga kokku ei puutuks. Juhtige töödeldavaid detaile
ainult ristivastuse või ristilükandiga.
Ärge eemaldage töödeldava detaili puidujäänuseid käe-
ga.
m Elektriühendus
Seadme elektrimootor on ühendatud ja tööks valmis.
Mootori ühendus vastab VDE ja DlN nõuetele.
Kliendipoolne vooluvõrgu ühendus ja kasutatavad pi-
kendusjuhtmed peavad vastama neile eeskirjadele.
Olulised märkused
и
Elektrimootor 230 V/50 Hz on kohaldatud tootmisprot-
sessile S6/40% (400 V/50 Hz S6/40%).
Mootori üle koormamisel lülitub seade ise välja. Pärast
mõningast jahtumisaega (aeg võib varieeruda) saab
mootori jälle sisse lülitada.
Vigastatud voolukaablid
Voolukaablitel võib tihti ette tulla isolatsioonikahjustusi.
Põhjusteks võivad olla:
• Kaablile peale surumine, kui kaabel on veetud läbi
akna- või usteavade.
• Murdekohad, kui kaabel on ebaoskuslikult veetud või
kinnitatud.
• Sisselõiked, kui kaablitest on üle sõidetud.
• Kaabli välja rebimine pistikupesast.
• Isolatsiooni vananemisest tingitud mõrad.
