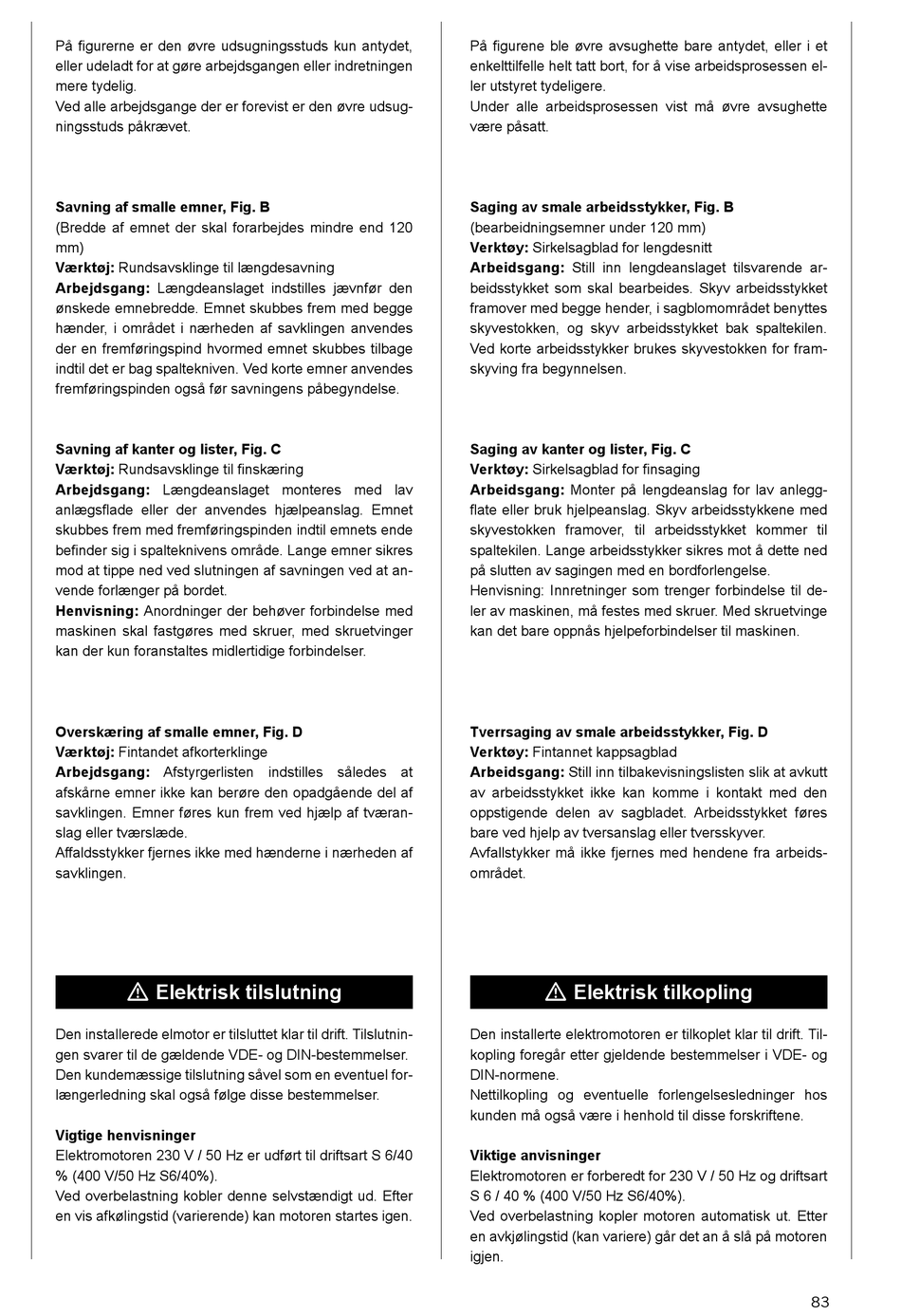

På figurerne er den øvre udsugningsstuds kun antydet,
eller udeladt for at gøre arbejdsgangen eller indretningen
mere tydelig.
Ved alle arbejdsgange der er forevist er den øvre udsug-
ningsstuds påkrævet.
Savning af smalle emner, Fig. B
(Bredde af emnet der skal forarbejdes mindre end 120
mm)
Værktøj: Rundsavsklinge til længde savning
Arbejdsgang: Længdeanslaget indstilles jævnfør den
ønskede emnebredde. Emnet skubbes frem med begge
hænder, i området i nærheden af savklingen anvendes
der en fremføringspind hvormed emnet skubbes tilbage
indtil det er bag spaltekniven. Ved korte emner anvendes
fremføringspinden også før savningens påbegyndelse.
Savning af kanter og lister, Fig. C
Værktøj: Rundsavsklinge til finskæring
Arbejdsgang: Længdeanslaget monteres med lav
anlægsflade eller der anvendes hjælpe anslag. Emnet
skubbes frem med fremføringspinden indtil emnets ende
befinder sig i spalteknivens område. Lange emner sikres
mod at tippe ned ved slutningen af savningen ved at an-
vende forlænger på bordet.
Henvisning: Anordninger der behøver forbindelse med
maskinen skal fast gøres med skruer, med skruetvinger
kan der kun foranstaltes midlertidige forbindelser.
Overskæring af smalle emner, Fig. D
Værktøj: Fintandet afkorterklinge
Arbejdsgang: Afstyrgerlisten indstilles således at
afskårne emner ikke kan berøre den opadgående del af
savklingen. Emner føres kun frem ved hjælp af tværan-
slag eller tværslæde.
Affaldsstykker fjernes ikke med hænderne i nærheden af
savklingen.
m

Elektrisk tilslutning

Den installerede elmotor er tilsluttet klar til drift. Tilslutnin-
gen svarer til de gældende VDE- og DIN-bestemmelser.
Den kundemæssige tilslutning såvel som en eventuel for-
længerledning skal også følge disse bestemmelser.
Vigtige henvisninger
Elektromotoren 230 V / 50 Hz er udført til driftsart S 6/40
% (400 V/50 Hz S6/40%).
Ved overbelastning kobler denne selvstændigt ud. Efter
en vis afkølingstid (varierende) kan motoren startes igen.
På figurene ble øvre avsughette bare antydet, eller i et
enkelttilfelle helt tatt bort, for å vise arbeidsprosessen el-
ler utstyret tydeligere.
Under alle arbeidsprosessen vist må øvre avsughette
være påsatt.
Saging av smale arbeidsstykker, Fig. B
(bearbeidningsemner under 120 mm)
Verktøy: Sirkelsagblad for lengde snitt
Arbeidsgang: Still inn lengdeanslaget tilsvarende ar-
beidsstykket som skal bearbeides. Skyv arbeidsstykket
framover med begge hender, i sagblomområdet benyttes
skyvestokken, og skyv arbeidsstykket bak spaltekilen.
Ved korte arbeidsstykker brukes skyvestokken for fram-
skyving fra begynnelsen.
Saging av kanter og lister, Fig. C
Verktøy: Sirkelsagblad for finsaging
Arbeidsgang: Monter på lengdeanslag for lav anlegg-
flate eller bruk hjelpeanslag. Skyv arbeidsstykkene med
skyvestokken framover, til arbeidsstykket kommer til
spaltekilen. Lange arbeidsstykker sikres mot å dette ned
på slutten av sagingen med en bordforlengelse.
Henvisning: Innretninger som trenger forbindelse til de-
ler av maskinen, må festes med skruer. Med skruetvinge
kan det bare oppnås hjelpeforbindelser til maskinen.
Tverrsaging av smale arbeidsstykker, Fig. D
Verktøy: Fintannet kappsagblad
Arbeidsgang: Still inn tilbakevisningslisten slik at avkutt
av arbeidsstykket ikke kan komme i kontakt med den
oppstigende delen av sagbladet. Arbeidsstykket føres
bare ved hjelp av tversanslag eller tversskyver.
Avfallstykker må ikke fjernes med hendene fra arbeids-
området.
m

Elektrisk tilkopling

Den installerte elektromotoren er tilkoplet klar til drift. Til-
kopling foregår etter gjeldende bestemmelser i VDE- og
DIN-normene.
Nettilkopling og eventuelle forlengelsesledninger hos
kunden må også være i henhold til disse forskriftene.
Viktige anvisninger
Elektromotoren er forberedt for 230 V / 50 Hz og driftsart
S 6 / 40 % (400 V/50 Hz S6/40%).
Ved overbelastning kopler motoren automatisk ut. Etter
en avkjølingstid (kan variere) går det an å slå på motoren
igjen.
