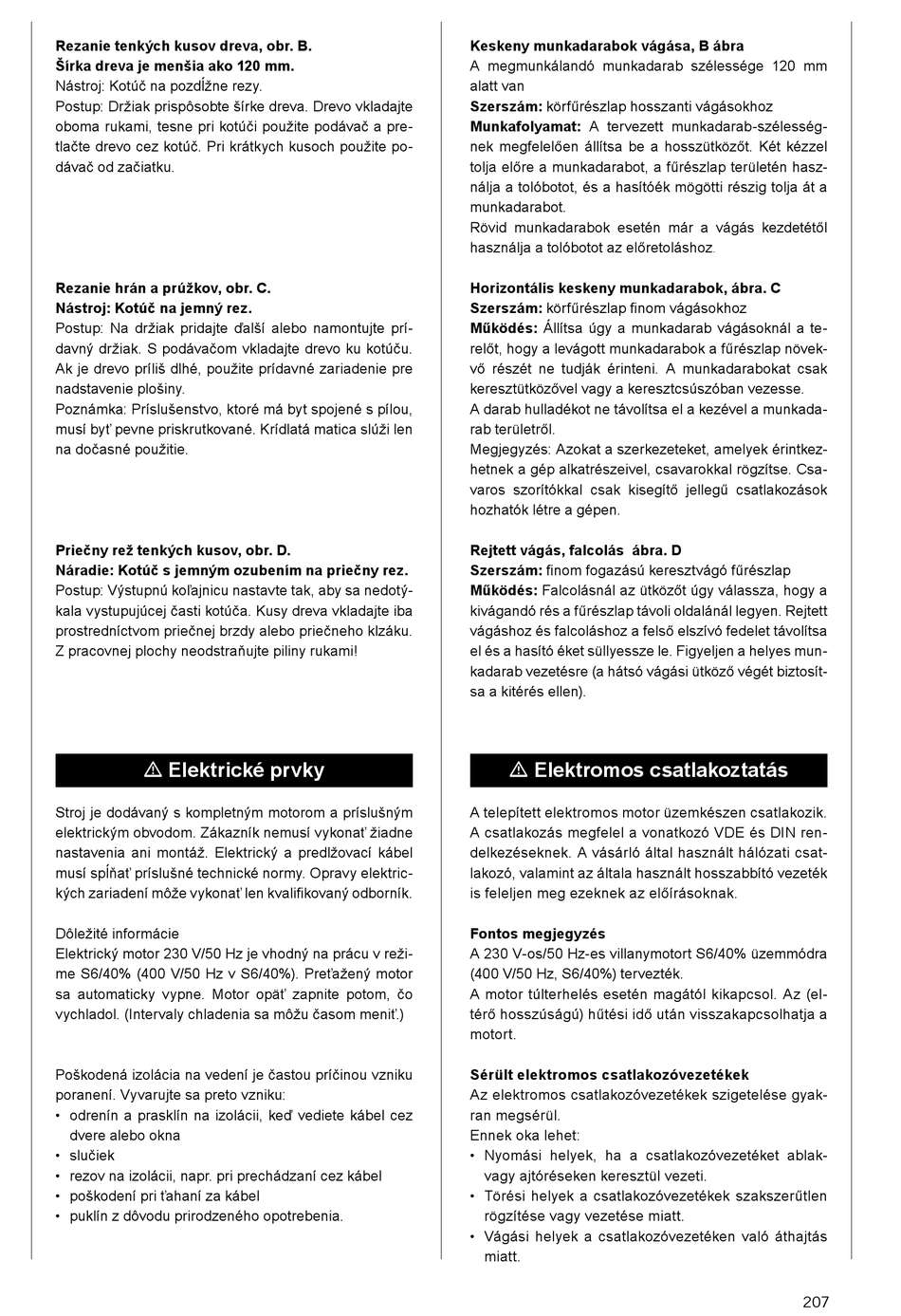

Rezanie tenkých kusov dreva, obr. B.
Šírka dreva je menšia ako 120 mm.
Nástroj: Kotúč na pozdĺžne rezy.
Postup: Držiak prispôsobte šírke dreva. Drevo vkladajte
oboma rukami, tesne pri kotúči použite podávač a pre-
tlačte drevo cez kotúč. Pri krátkych kusoch použite po-
dávač od začiatku.
Rezanie hrán a prúžkov, obr. C.
Nástroj: Kotúč na jemný rez.
Postup: Na držiak pridajte ďalší alebo namontujte prí-
davný držiak. S podávačom vkladajte drevo ku kotúču.
Ak je drevo príliš dlhé, použite prídavné zariadenie pre
nadstavenie plošiny.
Poznámka: Príslušenstvo, ktoré má byt spojené s pílou,
musí byť pevne priskrutkované. Krídlatá matica slúži len
na dočasné použitie.
Priečny rež tenkých kusov, obr. D.
Náradie: Kotúč s jemným ozubením na priečny rez.
Postup: Výstupnú koľajnicu nastavte tak, aby sa nedotý-
kala vystupujúcej časti kotúča. Kusy dreva vkladajte iba
prostredníctvom priečnej brzdy alebo priečneho klzáku.
Z pracovnej plochy neodstraňujte piliny rukami!
m Elektrické prvky
Stroj je dodávaný s kompletným motorom a príslušným
elektrickým obvodom. Zákazník nemusí vykonať žiadne
nastavenia ani montáž. Elektrický a predlžovací kábel
musí spĺňať príslušné technické normy. Opravy elektric-
kých zariadení môže vykonať len kvalifikovaný odborník.
Dôležité informácie
Elektrický motor 230 V/50 Hz je vhodný na prácu v reži-
me S6/40% (400 V/50 Hz v S6/40%). Preťažený motor
sa automaticky vypne. Motor opäť zapnite potom, čo
vychladol. (Intervaly chladenia sa môžu časom meniť.)
Poškodená izolácia na vedení je častou príčinou vzniku
poranení. Vyvarujte sa preto vzniku:
• odrenín a prasklín na izolácii, keď vediete kábel cez
dvere alebo okna
• slučiek
• rezov na izolácii, napr. pri prechádzaní cez kábel
• poškodení pri ťahaní za kábel
• puklín z dôvodu prirodzeného opotrebenia.
Keskeny munkadarabok vágása, B ábra
A megmunkálandó munkadarab szélessége 120 mm
alatt van
Szerszám: körfűrészlap hosszanti vágásokhoz
Munkafolyamat: A tervezett munkadarab-szélesség-
nek megfelelően állítsa be a hosszütközőt. Két kézzel
tolja előre a munkadarabot, a fűrészlap területén hasz-
nálja a tolóbotot, és a hasítóék mögötti részig tolja át a
munkadarabot.
Rövid munkadarabok esetén már a vágás kezdetétől
használja a tolóbotot az előretoláshoz.
Horizontális keskeny munkadarabok, ábra. C
Szerszám: körfűrészlap finom vágásokhoz
Működés: Állítsa úgy a munkadarab vágásoknál a te-
relőt, hogy a levágott munkadarabok a fűrészlap növek-
vő részét ne tudják érinteni. A munkadarabokat csak
keresztütközővel vagy a keresztcsúszóban vezesse.
A darab hulladékot ne távolítsa el a kezével a munkada-
rab területről.
Megjegyzés: Azokat a szerkezeteket, amelyek érintkez-
hetnek a gép alkatrészeivel, csavarokkal rögzítse. Csa-
varos szorítókkal csak kisegítő jellegű csatlakozások
hozhatók létre a gépen.
Rejtett vágás, falcolás ábra. D
Szerszám: finom fogazású keresztvágó fűrészlap
Működés: Falcolásnál az ütközőt úgy válassza, hogy a
kivágandó rés a fűrészlap távoli oldalánál legyen. Rejtett
vágáshoz és falcoláshoz a felső elszívó fedelet távolítsa
el és a hasító éket süllyessze le. Figyeljen a helyes mun-
kadarab vezetésre (a hátsó vágási ütköző végét biztosít-
sa a kitérés ellen).
m Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlakozik.
A csatlakozás megfelel a vonatkozó VDE és DIN ren-
delkezéseknek. A vásárló által használt hálózati csat-
lakozó, valamint az általa használt hosszabbító vezeték
is feleljen meg ezeknek az előírásoknak.
Fontos megjegyzés
A 230 V-os/50 Hz-es villanymotort S6/40% üzemmódra
(400 V/50 Hz, S6/40%) tervezték.
A motor túlterhelés esetén magától kikapcsol. Az (el-
térő hosszúságú) hűtési idő után visszakapcsolhatja a
motort.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyak-
ran megsérül.
Ennek oka lehet:
• Nyomási helyek, ha a csatlakozóvezetéket ablak-
vagy ajtóréseken keresztül vezeti.
• Törési helyek a csatlakozóvezetékek szakszerűtlen
rögzítése vagy vezetése miatt.
• Vágási helyek a csatlakozóvezetéken való áthajtás
miatt.
