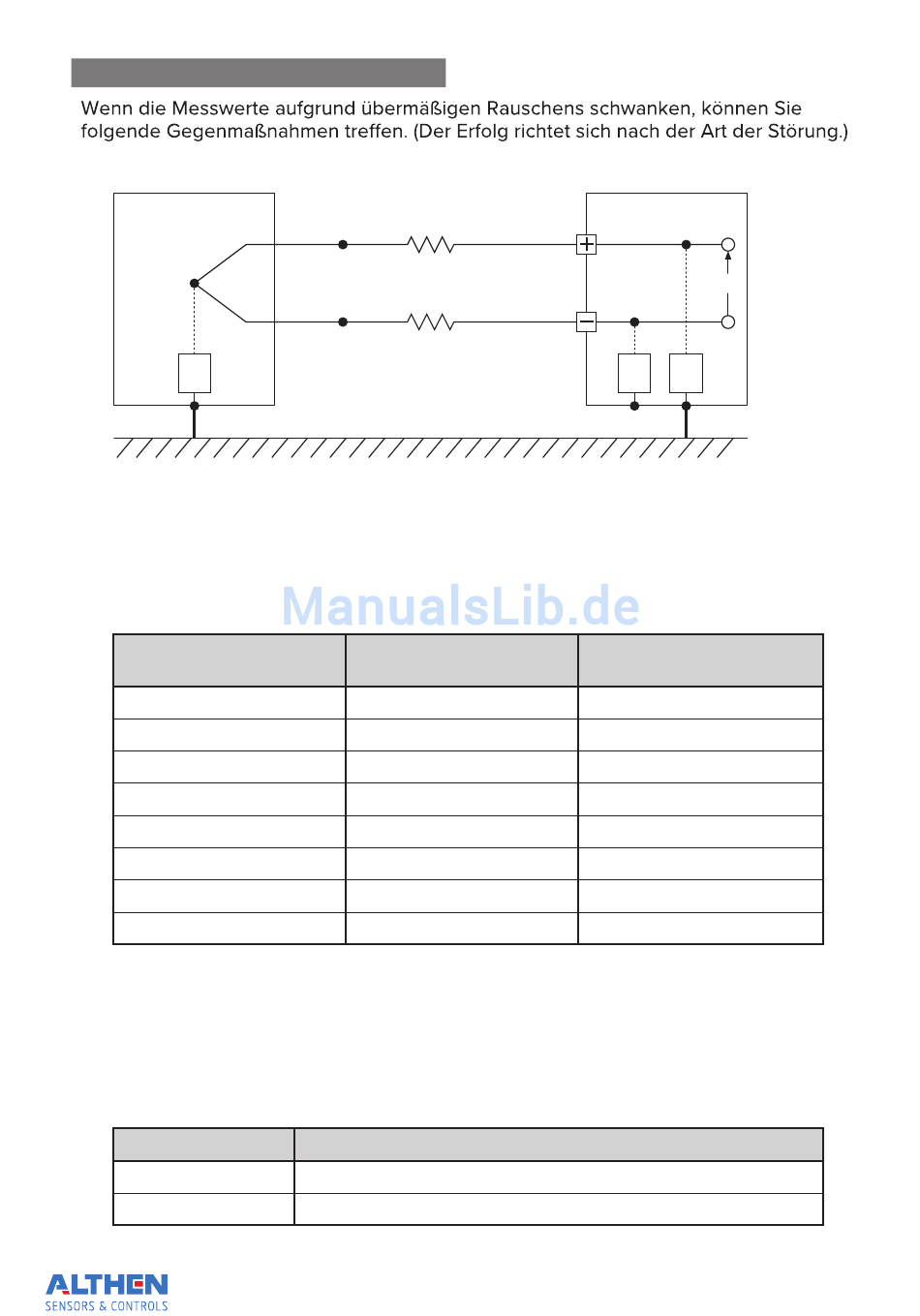

Maßnahmen gegen Störungen
Beispiel 1: Verbinden Sie den GND-Anschluss des GL840 mit Erd-/Massepotenzial.
Messobjekt
Thermoelement
Z3
Beispiel 2: Verbinden Sie den GND-Anschluss des GL840 mit dem Erd-/Masse-
anschluss des Messobjektes.
Beispiel 3: Verwenden Sie den GL840 im Akkubetrieb (Option B-569).
Beispiel 4: Wählen Sie für den Filter im AMP-Menü eine andere Einstellung als „OFF".
Beispiel 5: Stellen Sie das Abtastintervall so ein, dass der Digitalfilter des GL840
aktiviert werden kann (siehe folgende Tabelle).
Anzahl der
Messkanäle
*1
1 Kanal oder weniger
2 Kanäle oder weniger
5 Kanäle oder weniger
10 Kanäle oder weniger
11 bis 20 Kanäle
21 bis 50 Kanäle
51 bis 100 Kanäle
101 bis 200 Kanäle
*1 Anzahl der Messkanäle entspricht der Anzahl an Kanälen, deren Eingangseinstellungen nicht auf
„OFF" gestellt sind.
*2 Die Temperatur kann nicht gemessen werden, wenn das Abtastintervall auf 10 ms/20 ms oder
50 ms eingestellt ist.
In Menü "OTHER" muss die vorhandene Netzfrequenz eingestellt werden.
Stellen Sie die verwendete Netzfrequenz ein.
Auswahl
50 Hz
60 Hz
R1
Eingangsklemmen
R2
Zulässiges
Abtastintervall
10 ms oder langsamer
20 ms oder langsamer
50 ms oder langsamer
100 ms oder langsamer
200 ms oder langsamer
500 ms oder langsamer
1 s oder langsamer
2 s oder langsamer
Beschreibung
Gebiete mit Netzfrequenz 50 Hz
Gebiete mit Netzfrequenz 60 Hz
GL840
Vin
Z1 Z2
Abtastintervall für die
Aktivierung des Digitalfilter s
*2
50 ms oder langsamer
*2
125 ms oder langsamer
*2
250 ms oder langsamer
500 ms oder langsamer
1 s oder langsamer
2 s oder langsamer
5 s oder langsamer
10 s oder langsamer
