Displayanzeige - GRAPHTEC midi LOGGER GL840 Kurzanleitung

9
. START/STOP (USB-Laufwerksmodus)
Drücken Sie die [START/STOP]-Taste, um eine Datenaufzeichnung zu starten oder zu
beenden, wenn sich der GL840 im Status „Freilauf" befindet.
Wird die Taste beim Einschalten des GL840 gedrückt gehalten, wechselt der GL840
von der SD-Speicherkarte zum Laufwerksmodus.
* Weitere Informationen finden Sie im Benutzerhandbuch auf der CD-ROM.
10
. REVIEW (Wiedergabe)
Drücken Sie die [REVIEW]-Taste, um aufgezeichnete Daten wiederzugeben. Befindet sich
der GL840 im Status „Freilauf" werden aufgezeichnete Daten wiedergegeben. Zeichnet
der GL840 noch auf, werden die Daten in einer zweigeteilten Ansicht dargestellt.
* Eine Datenwiedergabe kann nur erfolgen, wenn bereits Daten aufgezeichnet wurden.
11
. DISPLAY (Anzeige)

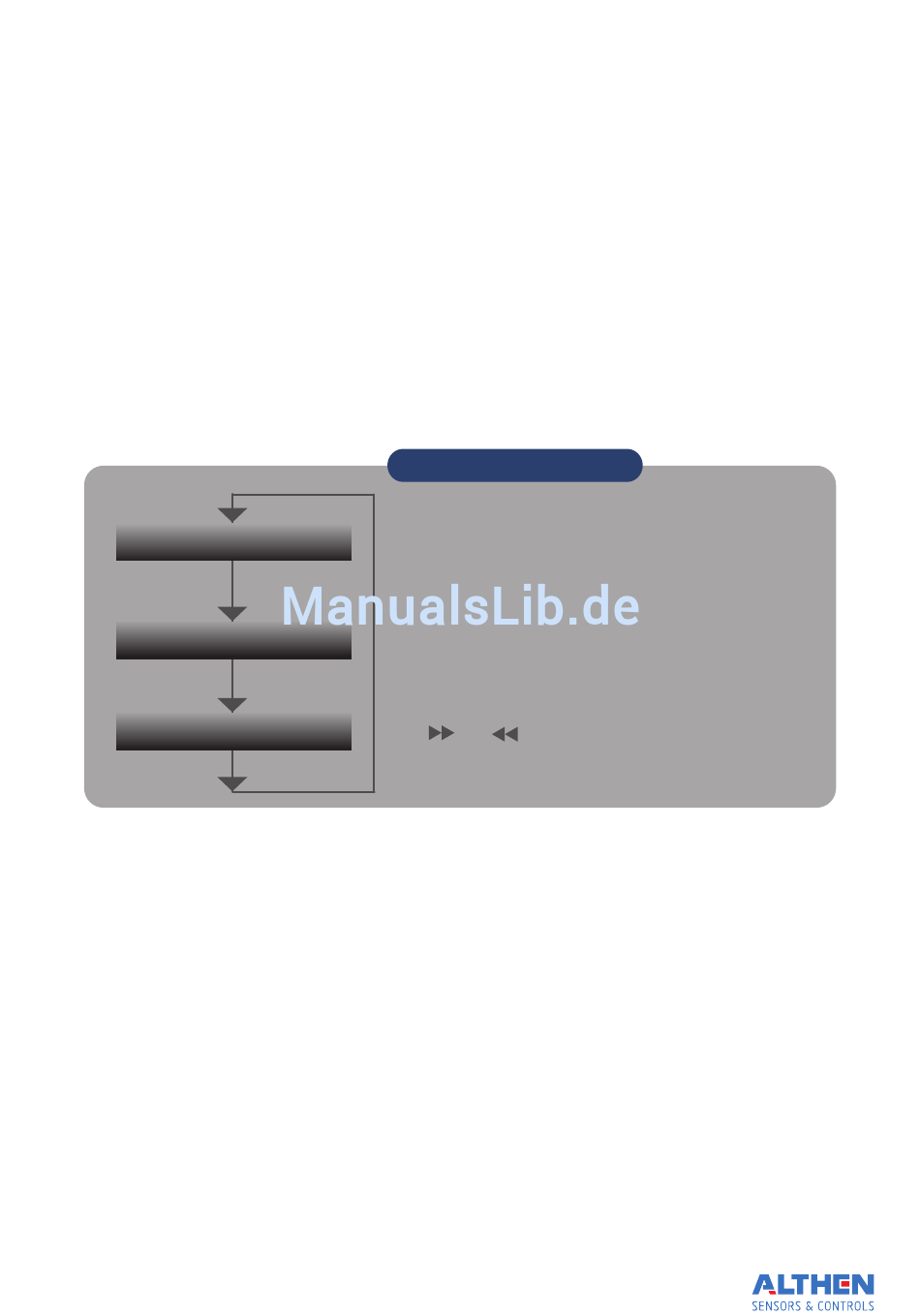

Drücken Sie die [DISPLAY]-Taste
Waveform + Digital
Full-screen Waveform
Digital + Calc
12
. CURSOR (Alarm löschen)
Drücken Sie die [CURSOR]-Taste, um während der Datenwiedergabe zwischen Cursor A
und Cursor B umzuschalten.
Wenn in den Alarmeinstellungen „Alarm Hold" festgelegt wurde, drücken Sie diese Taste,
um den Alarm zu löschen.
Die Alarmeinstellungen können im Menü „Trig" geändert werden.
13
. FILE (Datei)
Drücken Sie die [FILE]-Taste, um wiedergegebene Daten auf die SD-Karte zu speichern,
die Bildschirmansicht zu kopieren, die Einstellungen zu sichern sowie die SD-Karte
während der Datenaufzeichnung zu wechseln.
14
. NAVI (Navigation)
Durch Drücken dieser Taste im Status „Freilauf" können Sie einfach Einstellungen in den
Menüs „Schnelleinstellung Datenaufzeichnung", „Schnelleinstellung Trigger" und „WLAN-
Einstellung" (nur verfügbar, wenn der WLAN-Adapter installiert ist) vornehmen.
9
Hinweise
•
Waveform + Digital (Signalverlauf + Digital)
Das ist die Standardansicht beim Einschalten des GL840,
bei der sowohl Signalkurven als auch digitale Werte ange-
zeigt werden. Die Bildschirmeinstellungen lassen sich durch
Drücken der SPAN/POSITION/TRACE-Taste ändern.
•
Full-screen Waveform (Signalverlauf)
Zeigt nur den Signalverlauf über den ganzen Bildschirm an.
•
Digital + Calc (Digital + Berechnung)
Zeigt digitale Werte in Großformat an sowie die Ergebnisse
von zwei Berechnungen. Die Berechnungseinstellungen
können im Menü „DATA" vorgenommen werden.
Mit und schalten Sie zwischen den verschiedenen
digitalen Anzeigen um.
* Weitere Informationen finden Sie im Benutzerhandbuch
auf der CD
