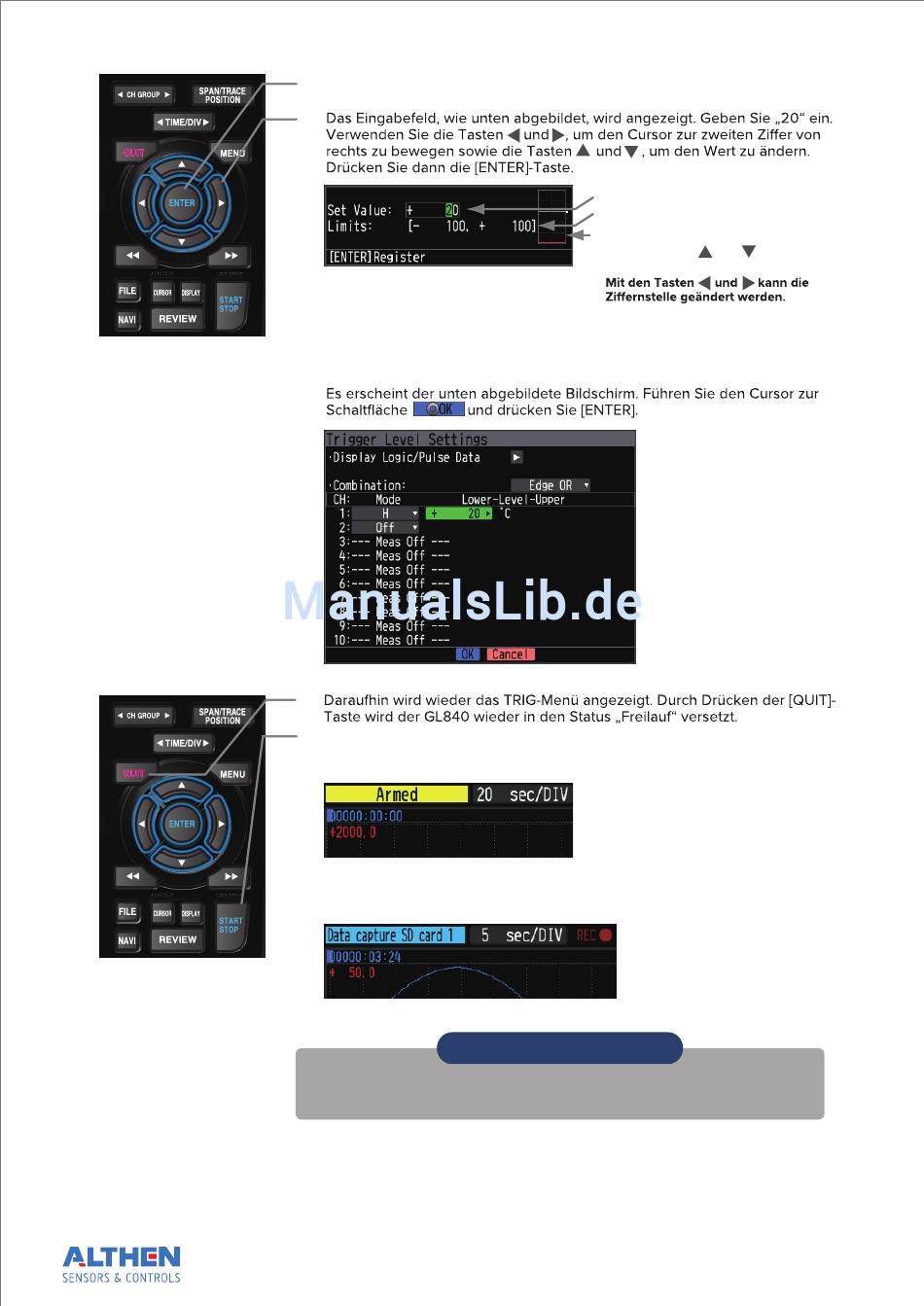

GRAPHTEC midi LOGGER GL840 Kurzanleitung Seite 19

(4) Führen Sie den Cursor zum Parameter „Level" (Pegel) und drücken
Sie die [ENTER]-Taste.
(5)
(6)
(7)
(8) Drücken Sie [START/STOP], um die Datenaufzeichnung zu starten.
Wenn die Triggerbedingung noch nicht eingetreten ist, geht der GL840 in
den Status „Armed" (Warten) über, siehe folgenden Bildschirm.
Wird die Triggerbedingung erfüllt, beginnt die Datenaufzeichnung. Der Status
ändert sich zu „Data capture SD card 1" (Datenaufzeichnung auf SD-Karte 1)
Wichtige Punkte
Die Triggerbedingung für diesen Trigger kann einfach über das „Easy-Trigger-
Setting"-Menü eingestellt werden, das erscheint, wenn die [NAVI]-Taste gedrückt
wird.
Numerisches Eingabefeld
Untere und obere Einstellungsgrenze
Signalverlaufsbereich zur Überprüfung
• Mit den Tasten und können die
Werte geändert werden.
•
• Mit der [ENTER]-Taste kann der Wert
übernommen werden.
• Mit der [QUIT]-Taste kann die Eingabe
abgebrochen werden.
18
