Vorgehensweise Beim Messen - GRAPHTEC midi LOGGER GL840 Kurzanleitung

13. Schnelleinstellung:
14. Anzeigebereich Alarm:
15. Anzeige virtueller Stift:
16. Anzeige Dateiname:
17. Untere Messgrenze:
18. Anzeige Signalverlauf:
19. Obere Messgrenze:
20. Datenaufzeichnungsbalken:

Vorgehensweise beim Messen

In diesem Abschnitt finden Sie ein einfaches Beispiel für eine Datenaufzeichnung:
Vorbereitung -> Einstellung -> Datenaufzeichnung -> Datenwiedergabe.
Es wird eine Spannungsmessung durchgeführt.
Zweck der Datenaufzeichnung: Temperaturmessung der Messobjekte
Temperaturbereich:
Spannungsbereich:
Abtastintervall:
Datenspeicher:

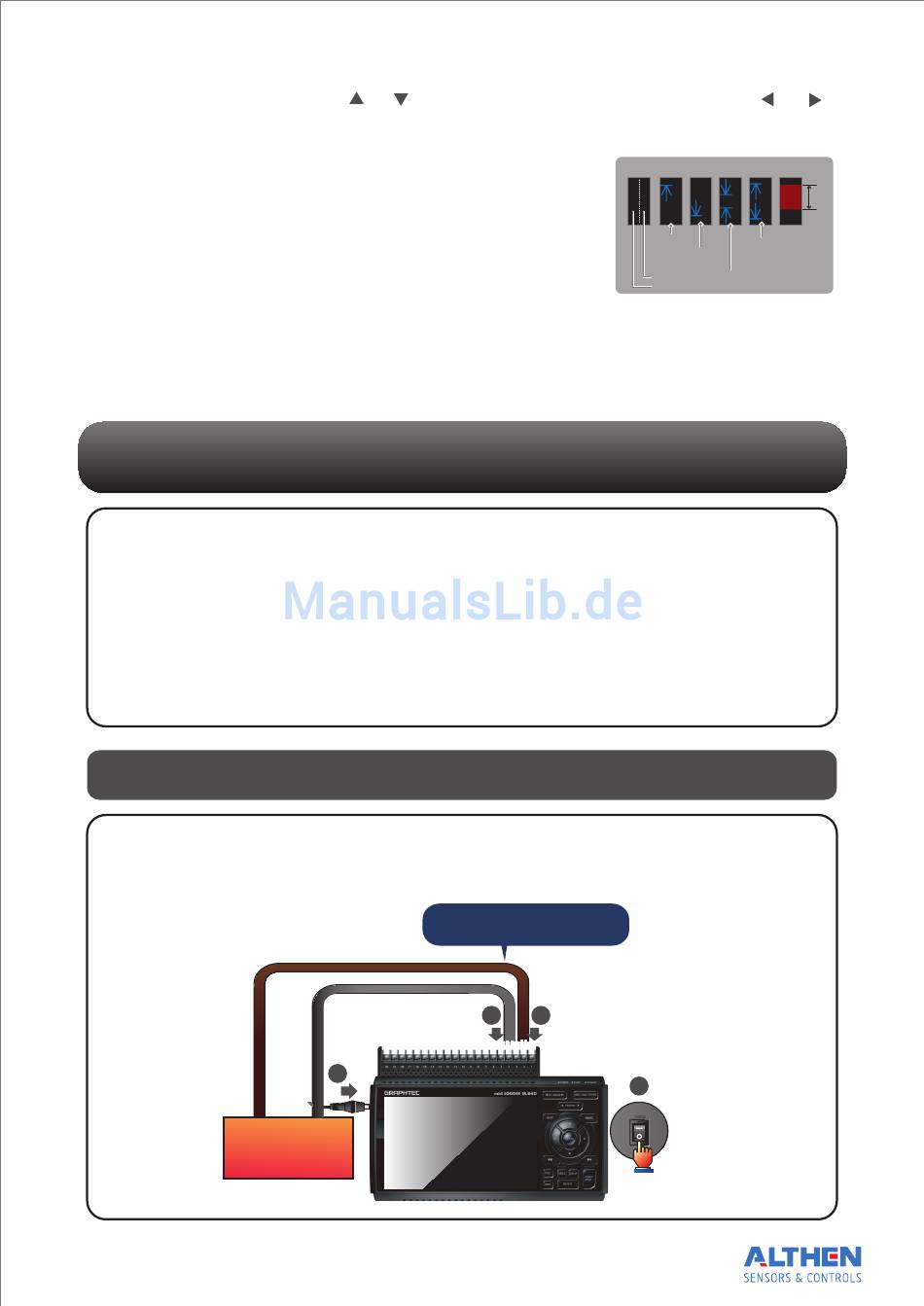

1. Vorbereitung: So bereiten Sie die Datenaufzeichnung vor
1. Schließen Sie das Thermoelement an die Klemme Kanal 1 (Temperatur) an.
2. Schließen Sie den Leiter an die Klemme Kanal 2 (Spannung) an.
3. Schließen Sie das Netzteil an.
4. Schalten Sie das Gerät ein.
Messobjekt
11
Zeigt Parameter an, die auf einfache Weise eingestellt werden können. Mit den
Tasten und wird die Schnelleinstellung aktiviert, mit den Tasten
die Werte geändert.
Zeigt den Status des Alarmausgangs an. (rot = Alarm ausgelöst,
weiß = kein Alarm)
Zeigt die Signalpositionen, Triggerpositionen
und die Alarmbereiche für jeden Kanal an.
(siehe Abb. rechts)
Zeigt während der Datenaufzeichnung den
Namen der Aufzeichnungsdatei an.
Bei der Datenwiedergabe werden hier
Informationen zur Anzeige- und Cursor-
position angezeigt.
Zeigt die untere Messgrenze des zur Zeit
aktiven Kanals an.
Hier werden die Signalverläufe dargestellt.
Zeigt die obere Messgrenze des zur Zeit aktiven Kanals an.
Während der Datenaufzeichnung wird hier die verbleibende Speicherkapazität des
Speichermediums angezeigt. Bei der Datenwiedergabe werden hier Informationen
zur Anzeige- und Cursorposition angezeigt.
Thermoelement Typ T, 100 °C
1 V
1 s
SD1 (SD-Karte 1)
Sicher anschließen!
3
Triggerposition
Trigger
steigend Trigger
Stoppseite
Startseite
2 1
4
und
Alarmbereich
Außerhalb
des Bereichs
abfallend
Innerhalb
des Bereichs
