Serieller Eingang - PCE Instruments UA964801 Betriebshandbuch

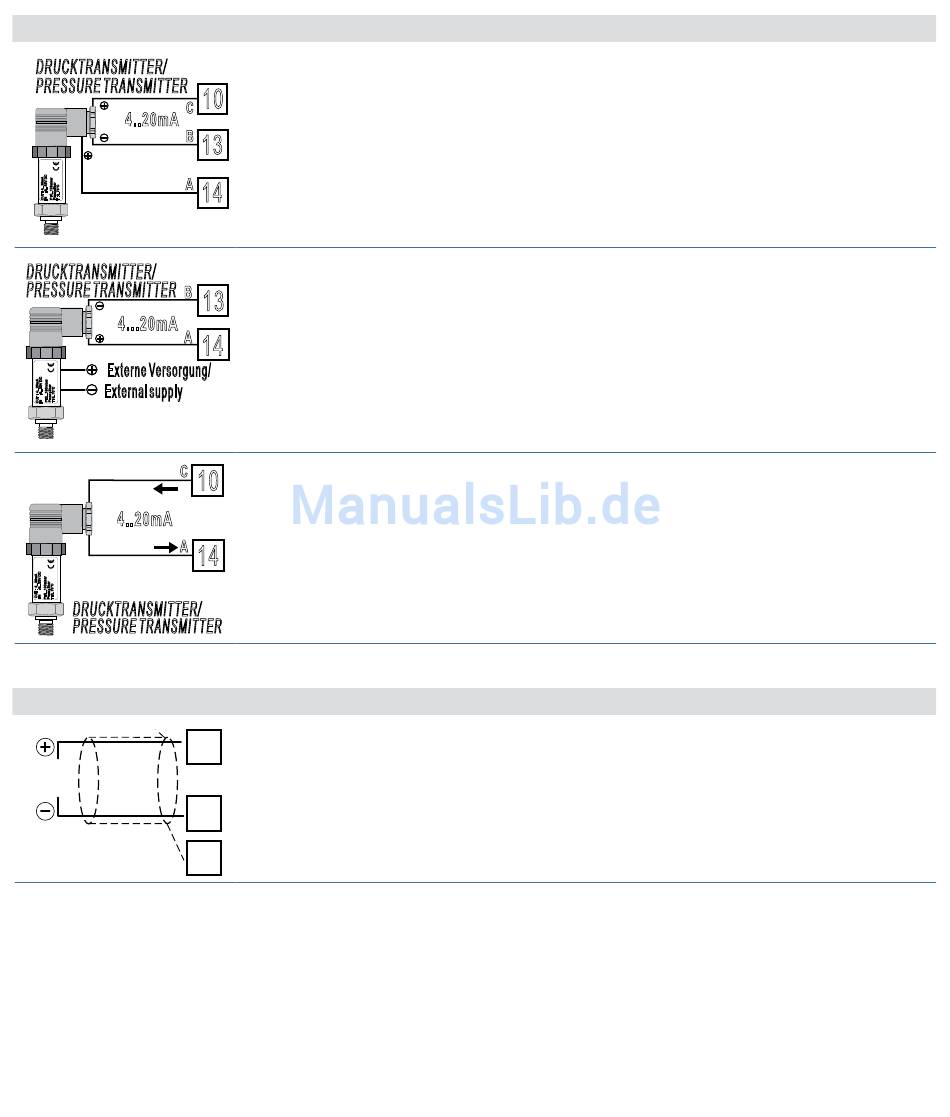

Beispiele zum Anschluss für einen analogen V/mA Eingang
DRUCKTRANSMITTER/
PRESSURE TRANSMITTER
C
4..20mA
B
A
DRUCKTRANSMITTER/
PRESSURE TRANSMITTER
B
4...20mA
A
Externe Versorgung/
External supply
C
4..20mA
A
DRUCKTRANSMITTER/
PRESSURE TRANSMITTER

Serieller Eingang

Schirm/Shield
16
RS485
17
18
Für Signale 0/4 bis 20 mA mit 3-Draht Sensor.
10
• Polarität beachten:
• A= Sensor-Ausgang (+)
13
• B= Sensor-Masse (-)
14
• C= Sensor-Versorgung (+24 VDC / 35 mA)
Für Signale 0/4 bis 20 mA mit externer Versorung.
13
• Polarität beachten:
14
• A= Sensor-Ausgang (+)
• B= Sensor-Masse (-)
10
Für Signale 0/4 bis 20 mA mit 2-Draht Sensor.
• Polarität beachten:
14
• A= Sensor-Ausgang
• C= Sensor-Versorgung (+24 VDC / 35 mA)
RS485 / Modbus RTU-Kommunikation.
• Bei Verwendung eines geschirmten Kabels, den Schirm
nur auf einer Seite mit der Masse verbinden.
Bedienungsanleitung - UA964801
13
