Elektrischer Anschluss
Diese Anzeige ist mit hoher Störfestigkeit für den Einbau in Industriean-
lagen entwickelt worden. Beachten Sie aber dennoch folgende
Sicherheitsvorschriften:
• Getrennte Verlegung der Signalkabel und Stromversorgung.
• Vermeiden Sie den Einbau in der Nähe von Leistungsschaltern, Schützen und
Hochspannungsmotoren.
• Halten Sie die Anzeige von Geräten mit Hochspannung sowie Frequenz-
umrichtern fern.

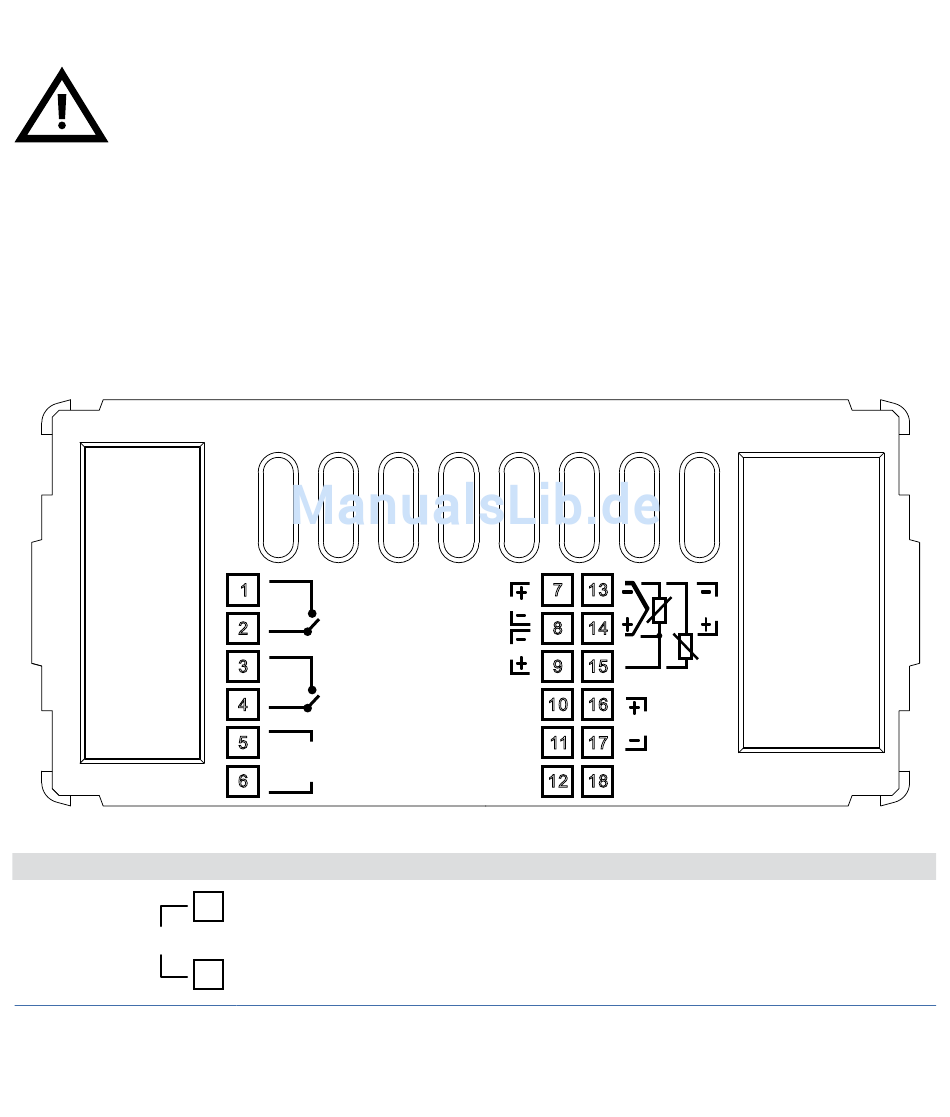

6.1
Anschlussschaltbilder
Spannungsversorgung
Versorgung
24..230V
AC/DC
Q 2
1
2A 2 30V
R e s is tiv e
2
1/8H P
Q 1
3
2A 2 30V
R e s is tiv e
4
1/8H P
S U P P L Y
5
24. . . 230V
A C /D C
6
5
Schaltnetzteil mit großem Spannungsbereich 24 VAC/VDC
bis 230 VAC/VDC ±15 % 50/60 Hz – 6 VA
(mit galvanischer Trennung)
6
+
7
13
A O 1
-
0/4. . . 20m A
8
14
A O 2
-
0. . . 10V
+
9
15
+24V DC
10
16
D I. 1
11
17
D I. 2
12
18
Bedienungsanleitung - UA964801
P T 100-N I100
T C
V /I
P T C
N T C
+
R S 485
-
0V
11
