AN1 Analogeingang
Schirm
AI1
Schirm
AI1
Weiss
Rot
Rot
Schirm
AI1
Schirm
V/I
+24Vdc
12
UA964801 - Bedienungsanleitung

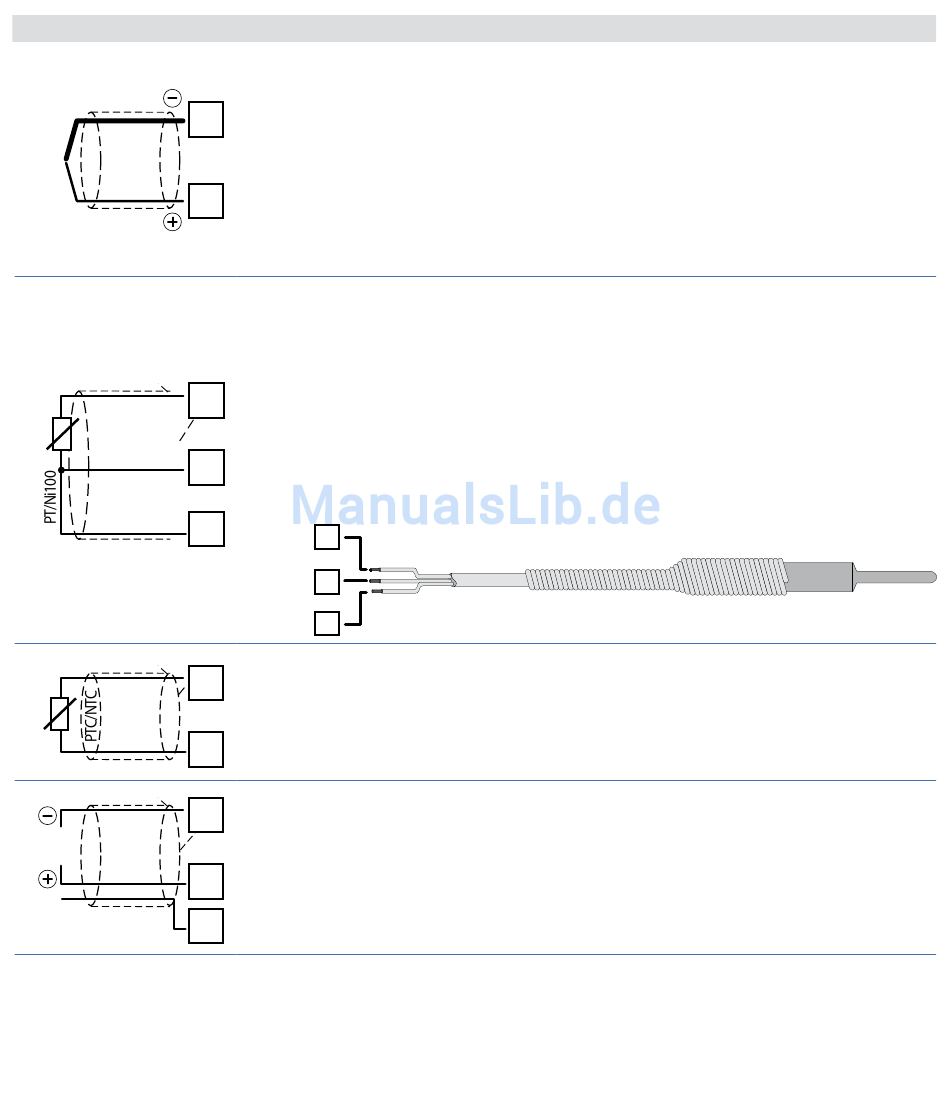

Für Thermoelemente Typ K, S, R, J, T, E, N, B
• Polarität beachten.
13
• Für eine mögliche Verlängerung des Anschlusskabels
TC
nur passende Kabel und Anschlussklemmen verwenden
(kompensiert).
14
• Bei Verwendung eines geschirmten Kabels, den Schirm
nur auf einer Seite mit der Masse verbinden.
Für Temperaturfühler Pt100, Ni100.
• Für einen 3-Draht Anschluss verwenden Sie bitte eine
Leitung mit gleichem Querschnitt.
• Für einen 2-Draht Anschluss überbrücken Sie die
13
Klemmen 14 und 15.
• Bei Verwendung eines geschirmten Kabels, den Schirm
14
nur auf einer Seite mit der Masse verbinden.
15
13
Weiß/White
14
Rot/Red
15
Rot/Red
Für Temperaturfühler NTC, PTC, Pt500, Pt1000 und
14
Potentiometer.
• Bei Verwendung eines geschirmten Kabels, den Schirm
15
nur auf einer Seite mit der Masse verbinden.
13
Für analoge Signale V / mA.
• Polarität beachten.
14
• Bei Verwendung eines geschirmten Kabels, den Schirm
nur auf einer Seite mit der Masse verbinden.
