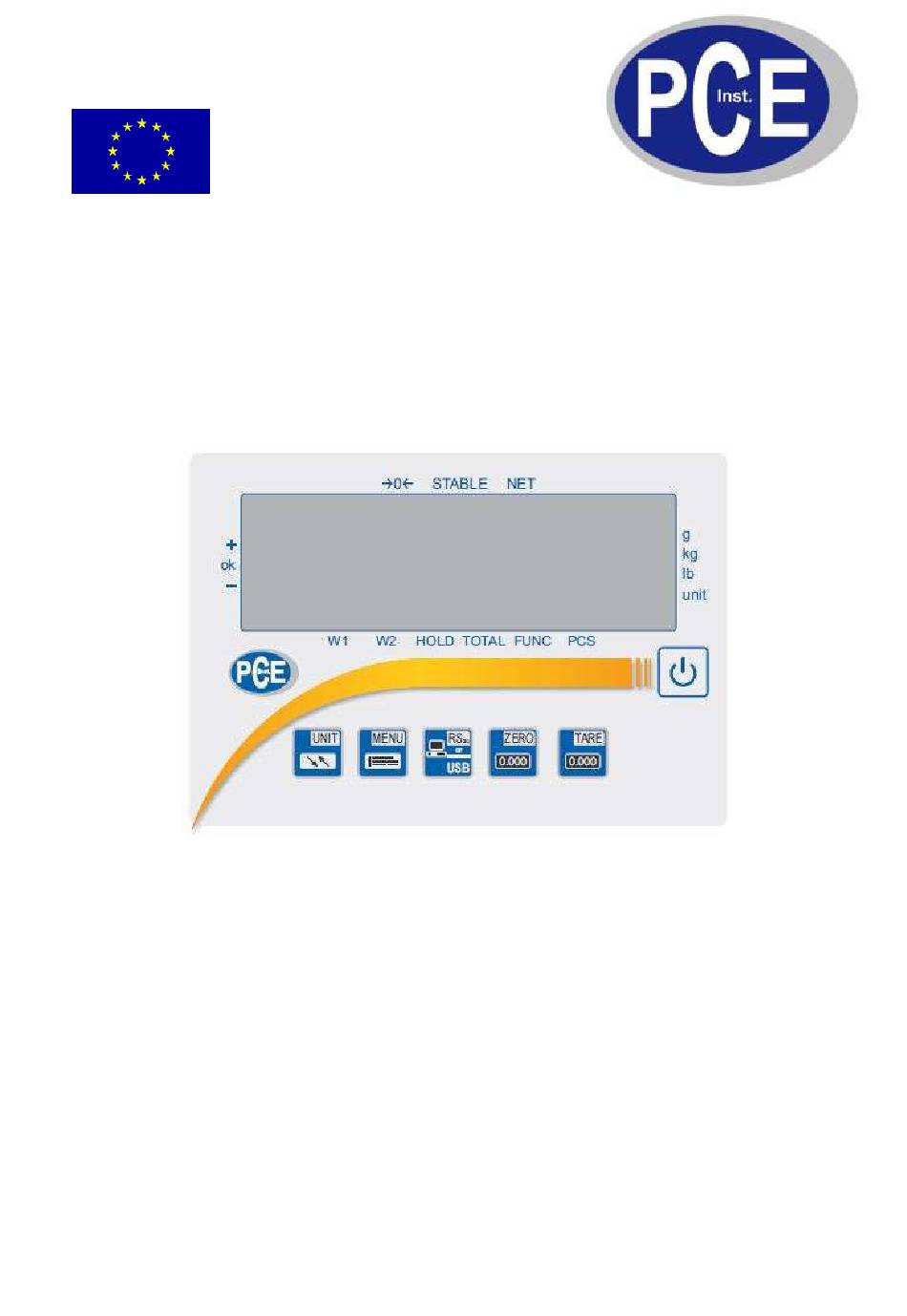

- Seite 1 www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: +0049 2903 976 99-0 Fax: +0049 2903 976 99-29 info@warensortiment.de www.warensortiment.de BEDIENUNGSANLEITUNG PCE-SD Serie...
- Seite 2 _______________________________________________________________________________________________________ Einführung Die Anleitung bezieht sich auf das Display der PCE-SD Serie. Da es sich hier um ein Multifunktionsdisplay handelt ist das Display bei einer Vielzahl von Waagentypen anzutreffen. Das Display hat eine Bauartzulassung und kann somit auch in eichpflichtigen Wiegesystemen verbaut werden.
- Seite 3 Technische Daten Waagentyp PCE-SD 30 PCE-SD 60 PCE-SD 150 PCE-SD 300 PCE-SD 600 Messbereich 30 kg 60 kg 150 kg 300 kg 600 kg 10 g 20 g 50 g 100 g 200 g Auflösung 1 g ** 2 g ** 5 g ** 10 g ** 20 g **...

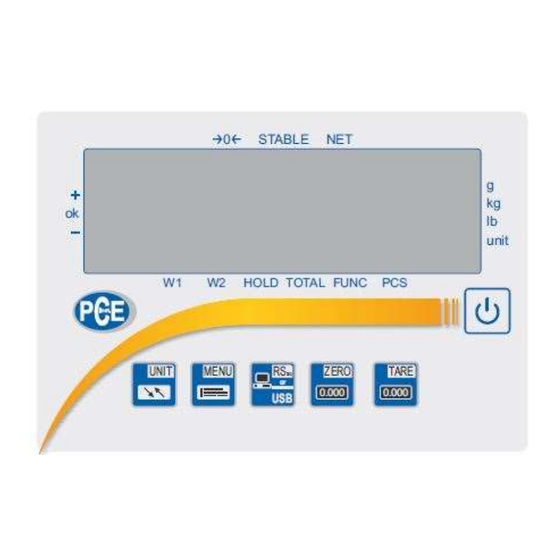

- Seite 4 _______________________________________________________________________________________________________ Tastenerklärung ON / OFF Taste Mit der Taste kann die Waage AN und AUS geschaltet werden. SEND / Druck / Print Taste Durch drücken der Taste können die Wiegedaten über die RS-232 Schnittstelle gesendet werden. (Welche Daten hier gesendet werden sollen sind im Menü unter „SErIAL“ / „Print“ einzustellen) ZERO / NULL Taste (Funktion nur bei geeichten Waagen) Hiermit kann der im Display stehende Wert genullt werden solange dieser nicht 5% des...
- Seite 5 Um sich in diesen Menüs zu bewegen haben die Tasten die folgenden Funktionen: Bestätigungstaste / ENTER Taste Wenn eine Funktion betreten werden soll oder eine Eingabe bestätigt werden soll ist diese Taste zu drücken. EXIT Taste Zum Verlassen des Menüs ist diese Taste zu drücken. In den Menüs wo ein CODE eingegeben werden muss ist diese Taste die Bestätigungstaste des eingegebenen Passwortes.
- Seite 6 _______________________________________________________________________________________________________ oder...
- Seite 7 Funktionsbaum SEtuP MEnu Gestaltung der Menüebene durch Auswahl der benötigten Funktionen (o) Prod Möglichkeit der Produktauswahl / 300 Speicher USEr Möglichkeit der Benutzerauswahl / 10 Speicher Stückzählfunktion UnIt Wiegeinheiten g / kg / ct / lb / oz / ozt / gr / dwt PErC Prozentwiegefunktion % Tierwiegefunktion...
- Seite 8 _______________________________________________________________________________________________________ UnIt Standardgewichtseinheit einstellen (die nach dem Start erscheinen soll) GrAM Gramm (1 ct= 0,2 g) HGrAM Kilogramm (1 kg=1000 g) CArAt Karat / ct Pound Pfund (1 lb=453,592374 g) ounCE Unzen (1 oz=28,349523 g) ounCEt Apotheker Unze (1 ozt=31,1034763 g) GrAIn Gran (1 gr=0,06479891 g) PEnnY...
- Seite 9 Konfiguration der zu übertragenen Daten an PC bzw. Drucker PrInt Port 1 Konfiguration für Port 1 (RS-232 / DUB HEAdEr Waagentyp / SN / Max. / e / d USErId Nutzer ID USErnA Name des Nutzers Prn no Fortlaufend Belegnummer Prod Id Produkt ID ProdbA...
- Seite 10 _______________________________________________________________________________________________________ Konfiguration der Hintergrundbeleuchtung b_LIGH Hintergrundbeleuchtung AUS b_L oFF Hintergrundbeleuchtung AN b_L on nach 30 Sek. nichtbenutzen Licht AUS b_L ECO Licht nur AUS wenn im Batteriebetrieb b_L bAt Menüebene verlassen Konfiguration der Akkuladung (bAttEr) *Nur wenn Akku angeschlossen ist Akku soll nicht geladen werden bAt oFF Akku soll geladen werden...
- Seite 11 Konfiguration START-Nullpunkt (bei nicht geeichten Waagen) (ZERo) Eingabe Zugangscode „1234“ ZEr COd ZEr SEt Neuen Nullpunkt setzen unLOAD Fehlermeldung AN / AUS ZEro_S Startnullpunkt berücksichtigen ? ZEr COd Neuen Zugangscode festlegen Menüebene verlassen FIrML Firmware Update (bei nicht geeichten Waagen) Firmware Update durchführen? Firmware Update nicht durchführen dEFAUL...
- Seite 12 _______________________________________________________________________________________________________ Funktionen „Prod“ und „USEr“ Die Waage verfügt über eine interne Datenbank. In diese Datenbank können Produktbezogenen Daten von bis zu 450 Produkten und 100 unterschiedlichen Benutzern gespeichert werden. Das Bespielen der Daten kann manuell per Hand oder mit Hilfe einer Excel Tabelle erfolgen. Die folgenden Daten können zu jedem Produkt hinterlegt werden: - Prod Id Produkt ID wie z.B.
- Seite 13 Stückzählfunktion Mit dieser Funktion können gleichschwere Teile schnell und einfach gezählt werden. Dazu ermittelt die Waage das Stückgewicht mit Hilfe einer Referenzwiegung und teilt dann das Gesamtgewicht durch das Stückgewicht. Besonders Wichtig ist es hier mit einer möglichst großen Referenzzahl zu Arbeiten um ein gutes Mittelstückgewicht zu ermitteln.
- Seite 14 _______________________________________________________________________________________________________ Mit der „MENU“ Taste wird der eingegebene Wert bestätigt. ---- <PCS rs> nimmt das Referenzgewicht welches über die RS-232 Schnittstelle, durch eine andere Waage eingeleitete wird. ---- INFO: - Während der Stückzählung kann mit Hilfe der „UNIT“ Taste zwischen der Stückzahl und Gewichtsanzeige gewechselt werden. - Wird die Waage ausgeschaltet wird das Stückgewicht gelöscht.
- Seite 15 ------ Beispiel rechts: Auswahl der Pfund / lb Gewichtseinheit ------ INFO: - mit der „UNIT“ Taste kann nicht zwischen den Einheiten gewechselt werden. - Nach dem Ausschalten der Waage bleibt die zuletzt gewählte Gewichtseinheit aktiv. - Ein Wechsel der verwendeten Gewichtseinheit erfolgt durch die Auswahl einer anderen Gewichtseinheit.
- Seite 16 _______________________________________________________________________________________________________ - Wird die Waage ausgeschaltet wird das Referenzgewicht gelöscht. Tierwiegefunktion Mit dieser Funktion können lebende Tiere verwogen werden. Dabei wird ein Mittelgewichtswert angezeigt den die Waage aus mehreren Wiegedaten automatisch ermittelt. Ziel dieser Wiegung ist es die Bewegungen des Tieres auszufiltern und somit ein zuverlässiges Gewicht anzuzeigen.
- Seite 17 tArE Taraspeicher Die Waage bietet einen internen Speicher für bis zu 10 Tarawerte. Nützlich ist diese Funktion wenn z.B. Waren eine definierte Umverpackung haben. Dadurch kann schnell und einfach bei wechselnden Waren das Brutto / Nettogewicht ermittelt werden ohne vorab nur die Umverpackung zu verwiegen und zu tarieren.
- Seite 18 _______________________________________________________________________________________________________ Zu aktivieren ist die Funktion über die <tAr ..> oder <tAr on> mit Hilfe der „TARE“ Taste. Nach dem die <tAr on> bestätigt wurde erscheinen die Speicherplätze " " zur Auswahl. Die belegten Speicherplätze sind mit gekennzeichnet. Die Auswahl erfolgt mit Hilfe der „TARE“ Taste.
- Seite 19 Min / Max Wiegung Mit dieser Funktion kann der maximalste oder minimalste ermittelte Wert, im Display eingefroren werden. Genutzt wird diese Funktion wenn z.B. bei einem Zugversuch / Reißversuch die Reißkraft sichtbar gemacht werden muss. Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken.
- Seite 20 _______________________________________________________________________________________________________ Nachdem die Funktion < nEWton > mit der „TARE“ Taste bestätigt wurde, erscheint im Display: <nEW oFF> - Funktion deaktivieren <nEW on> - Kraftmessung aktivieren <ArM> - Drehkraftmessung Hier ist die gewünschte Funktion mit Hilfe der „TARE“ Taste auszuwählen. INFO: Bei der <ArM>...
- Seite 21 Mindestlast. <Sh-Act> Aktuelle Gewichtsanzeige im Display <Sh-tot> Summieranzeige im Display Mit Hilfe der Taste kann während der Messung zwischen den beiden Anzeigen hin und her geschaltet werden. <out> - Funktion verlassen INFO:Wenn die Summierfunktion aktiv ist, zeigt das Display vorne zwei Striche als Summenzeichen ∑...
- Seite 22 _______________________________________________________________________________________________________ Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken. Wenn im Display <thr> erscheint ist die „TARE“ Taste zu drücken. INFO: Erscheint die Funktion nicht, so ist dieses zuerst in <SEtUP><MEnu> zu aktivieren. (siehe dazu „MENU“) Nachdem die Funktion <thr>...
- Seite 23 / „TARE“ und zur Bestätigung die „MENU“ Tasten. INFO: Die Grenzwerte sollten nach einander eingegeben werden und es ist darauf zu achten dass z.B. <SEt - 2> nicht unter <SEt - 1> liegt. Nach der Eingabe der Grenzwerte ist über die <out> Funktion zu verlassen.
- Seite 24 _______________________________________________________________________________________________________ StAt Statistikfunktion Die Statistikfunktion kann aus bis zu 1.000 Wiegungen eine statistische Auswertung durchführen. Dabei ermittelt die Waage aus der Wiegeserie den MAX Wert, MIN Wert, - TOL, + TOL, Standardabweichung, Standardabweichung in %, Durchschnittswert und das Gesamtgewicht. Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken.
- Seite 25 Nachdem die Funktion < StAt > mit der „TARE“ Taste bestätigt wurde, erscheint im Display: <StA Prn> - Info / Ausdruck der Statistik <StA oFF> - Statistikfunktion deaktivieren <StA o> - Statistikfunktion mit Einzelausdruck aktivieren <StA -> - Statistikfunktion ohne Einzelausdruck aktivieren <StA n>...
- Seite 26 _______________________________________________________________________________________________________ Wenn im Display <PAP> erscheint ist die „TARE“ Taste zu drücken. INFO: Erscheint die Funktion nicht, so ist dieses zuerst in <SEtUP><MEnu> zu aktivieren. (siehe dazu „MENU“) Nachdem die Funktion < StAt > mit der „TARE“ Taste bestätigt wurde, erscheint im Display: <PAP oFF>...
- Seite 27 Nachdem eine der beiden Funktionen z.B. <1000> oder < Other >mit der „TARE“ Taste bestätigt wurde, erscheint im Display, je nachdem ob vorab CAL on oder CAL StP gewählt wurde: < - - - - - > (Nullpunkt wird neue bestimmt) oder <PrESS MEnU>...
- Seite 28 _______________________________________________________________________________________________________ SErIAL Einstellung der Schnittstellen RS-232 / USB / LAN Diese Funktion ermöglicht die Parameter der einzelnen Schnittstellen den Anforderungen des Empfängergerätes anzupassen. Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken. Wenn im Display <SErIAL> erscheint ist die „TARE“ Taste zu drücken.
- Seite 29 Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken. Wenn im Display <PrInt> erscheint ist die „TARE“ Taste zu drücken. INFO: Erscheint die Funktion nicht, so ist dieses zuerst in <SEtUP><MEnu> zu aktivieren. (siehe dazu „MENU“) Nachdem die Funktion < PrInt > mit der „TARE“ Taste bestätigt wurde, erscheint im Display die Auswahl der Schnittstelle.
- Seite 30 _______________________________________________________________________________________________________ rECIPE Rezepturwiegefunktion Diese Funktion ermöglicht eine bequeme Zusammensetzung einer Rezeptur die aus mehrere Komponenten besteht. Der Vorteil dieser Funktion ist es dass das gesamte Nettogewicht der verwendeten Komponenten angezeigt werden kann. Beispiel: Der Nutzer legt ein Behälter von 8 kg auf die Waage, das Display zeigt 8 kg an, dann drückt der Nutzer die „Tara“...
- Seite 31 Jetzt kann die Komponente A eingewogen werden. Ist die gewünschte Menge eingewogen ist die „TARE“ Taste zu drücken. Das Display zeigt 0,00 kg (obwohl auf der Waage der Behälter mit der Komponente A liegt) und es kann mit dem einwiegen der Komponente B begonnen werden.
- Seite 32 _______________________________________________________________________________________________________ ZERO Startnullpunktparameter / Behälterwiegefunktion / Füllstandkontrolle Diese Funktion ermöglicht die Waage als Behälterwiegewaage zu verwenden. Hier kann der Nutzer das automatische Nullen des Gewichtes beim Start der Waage deaktivieren sowie das Gewicht der Leebehälters in den Startnullpunkt überführen damit immer das Gewicht des Behälterinhaltes angezeigt wird und nicht das Gesamtgewicht.
- Seite 33 Produktdatenbank per PC auf die Waage spielen Eine schneller Möglichkeit die Waage mit den nötigen Produktdaten zu bespielen ist die Datenübertragung per CSV Datei. Dieses erfolgt in drei Schritten und ist sehr einfach umzusetzen. Schritt 1 Erstellung der Daten Es ist eine Datei in z.B. „EXCEL“ zu erstellen die die folgenden Felder, in der folgenden Reihenfolge belegt.
- Seite 34 _______________________________________________________________________________________________________ Schritt 2 Umwandlung in eine CSV Datei Nachdem die Daten komplett eingegeben sind, muss diese Tabelle als CSV Datei gespeichert werden. Dieses erfolgt ganz einfach unter „Datei“ / „Speichern unter“ und der Auswahl unter „Dateityp“ „CSV (Trennzeichen-getrennt)“ auswählen. Sollte es bei dem Format des Strichcodes Probleme geben so kann dieses über „Zellen formatieren“...
- Seite 35 Schritt 3 Datenübertragung Die Produktdaten können nun mit Hilfe einer Software an die Waage übergeben werden. DOWNLOAD Software „Scale database“ Verbinden Sie die Waage über die RS-232 bzw. USB Schnittstelle mit dem PC. Der Treiber für die USB Schnittstelle ist hier als DOWNLOAD Starten Sie nun den „Geräte Manager“...
- Seite 36 _______________________________________________________________________________________________________ Starten Sie nun die Übertragungssoftware „SCALE DATABASE“ am PC. Unter der Funktion „CONNECTION“ ist nun die vom PC zugewiesene COM Schnittstelle, sowie die Baudrate von 115200 einzustellen. (Diese Baudrate sollte auch in der Waage unter "SETUP" / "SErIAL" / "Port-1 bzw. Port-2" je nachdem ob über RS-232 oder USB Schnittstelle / "bAud"...
- Seite 37 Ist die Datenbank frei, erscheint diese in der „Scale Database“ Software. Hier bitte noch einmal prüfen ob die Daten so OK sind (Formatierung) und die Auswahl der Datenbankart. Danach mit Hilfe des „Send database“ Button die Datenbank an die Waage senden. Im Display der Waage Erscheint die Info „Datenbank Update“...
- Seite 38 _______________________________________________________________________________________________________ Befehle für die Kommunikation eines PC´s mit den Waagen 1. Anfrage der stabilen Gewichtsanzeige Befehl : SI + CR + LF (53h, 49h, 0Dh, 0Ah) Antwort : <LONG> (nach der Stabilisierung) ASCII-Code, hexadezimal ASCII-Code, dezimal Zeichen (carriage return) (line feed) 2.
- Seite 39 -------------------------------------------------------------------------- Datenformat: 1. Format <LONG> - 16 Zeichen <zeichen> + <space> + <Gewichtsanzeige> + <space> + <Gewichtseinheit> + CR + LF Wie: space (20h) oder ein „-” Zeichen (2Dh), < zeichen > < space > space (20h), < Gewichtsanzeige > die Displayanzeige mit bzw.
- Seite 40 _______________________________________________________________________________________________________ Wartung und Pflege 1. Die Waage muss sorgfältig behandelt und regelmäßig gereinigt werden. 2. Es sollte darauf geachtet werden dass keine Verunreinigungen zwischen Wiegeschale und Gehäuse auftreten. Sollten diese festgestellt werden so gilt es die Wiegeschale vorsichtig nach oben zu entnehmen und mit Hilfe eines weichen Pinsels oder einem fusselfreien Tuchs die Verunreinigung zu entfernen.
- Seite 41 _______________________________________________________________________________________________________ Sonderoption: Schaltausgang für die Grenzwertfunktion „thr“ Beim Erreichen der Grenzwerte werden Stromkreisläufe auf der zusätzlichen SUB-D9 Schnittstelle geschlossen bzw. geöffnet. Achtung: Nach einschalten der Waage befinden sich beide Grenzwerte auf max. Beim Einstellen der Grenzwerte sollte darauf geachtet werden dass die untere Grenze wirklich geringer als die obere Grenze ist.
- Seite 42 Analogausgang 4-20mA oder 0-10V (je nach Bestellung) Pinbelegung SUB-D 9 Stecker Waage Anschlussgerät +4-20mA -4-20mA Achtung: Rwe<510Ω / Widerstand nur für 4-20mA AnALoG Analogschnittstelle 0-10V oder 4-20 mA Um die Funktion nutzen zu können ist die „MENU“ Taste zu drücken. Die „AnALoG“...
- Seite 43 _______________________________________________________________________________________________________ Analogschnittstelle aktiv sein soll. <PLUS> - Gewichtszunahme <MInuS> - Gewichtsabnahme <both> - Ab- und Zunahme <out> - Funktion verlassen Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
