Ss1 Parametrieren - Siemens SINAMICS G120 Funktionshandbuch

Inbetriebnehmen
4.4 Extended Safety
● Schließen Sie die Maske.
● Wenn Sie keine weitere Sicherheitsfunktion nutzen, gehen Sie direkt zum Abschnitt
4.4.2.6

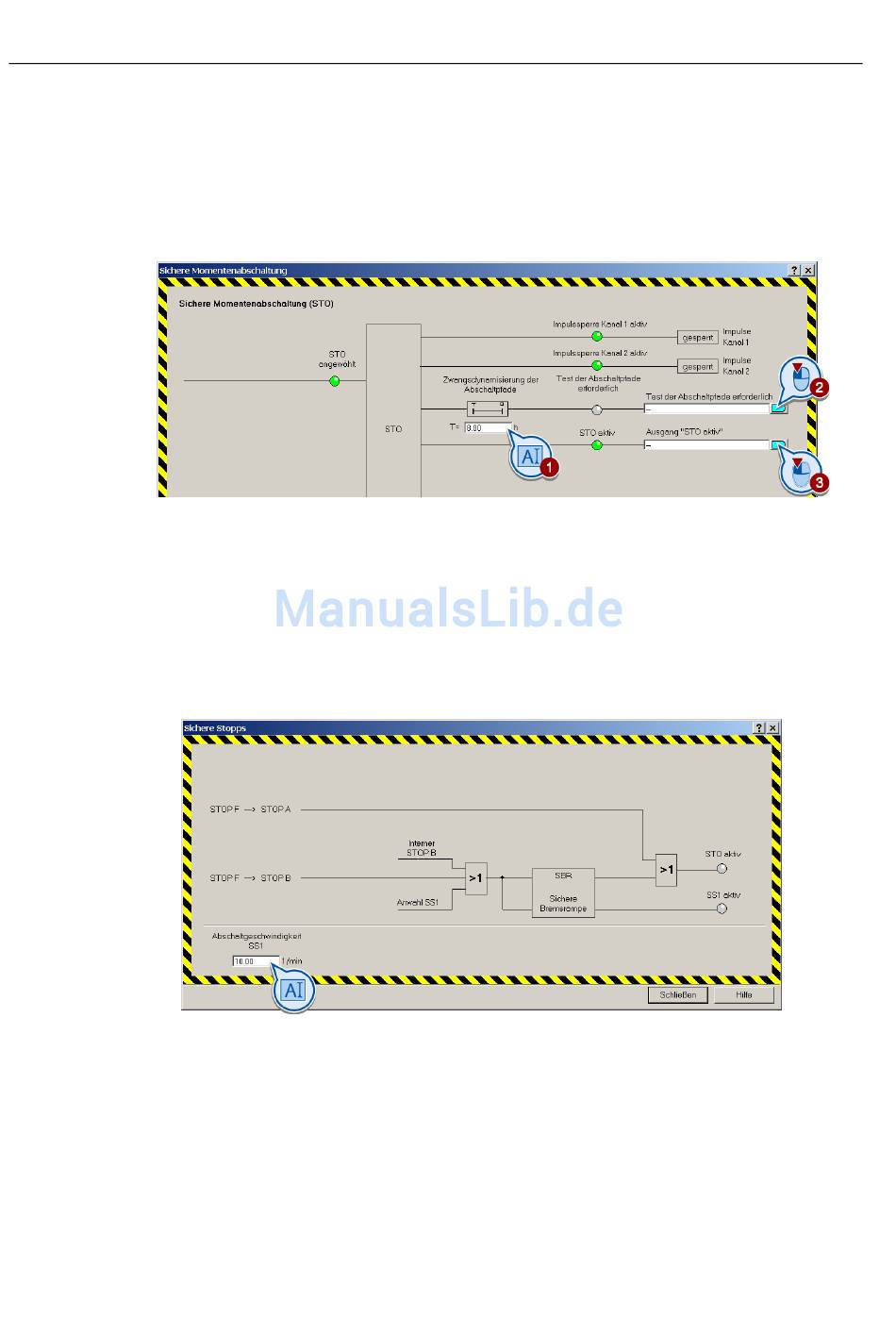

SS1 parametrieren

● Stellen Sie die Abschaltgeschwindigkeit (Stillstandüberwachung) ein.
● Schließen Sie die Maske.
98
②
– Legen Sie das Signal auf einen Digitalausgang Ihrer Wahl oder auf ein
Zustandswort im Feldbus. Weitere Informationen finden Sie im Abschnitt
Zwangsdynamisierung (Seite 40).
③
– Wenn Sie das Statussignal "STO aktiv" in Ihrer übergeordneten Steuerung
brauchen, verschalten Sie es entsprechend.
Einstellungen aktivieren (Seite 101).
Die Funktionsweise der Stillstandüberwachung finden Sie im Abschnitt Zeitverhalten SS1
(Seite 21).
Funktionshandbuch Safety Integrated, SINAMICS G120
Funktionshandbuch, 07/2010, FW 4.3.2, A5E03052391A AA
