Elektrischer Anschluss
32

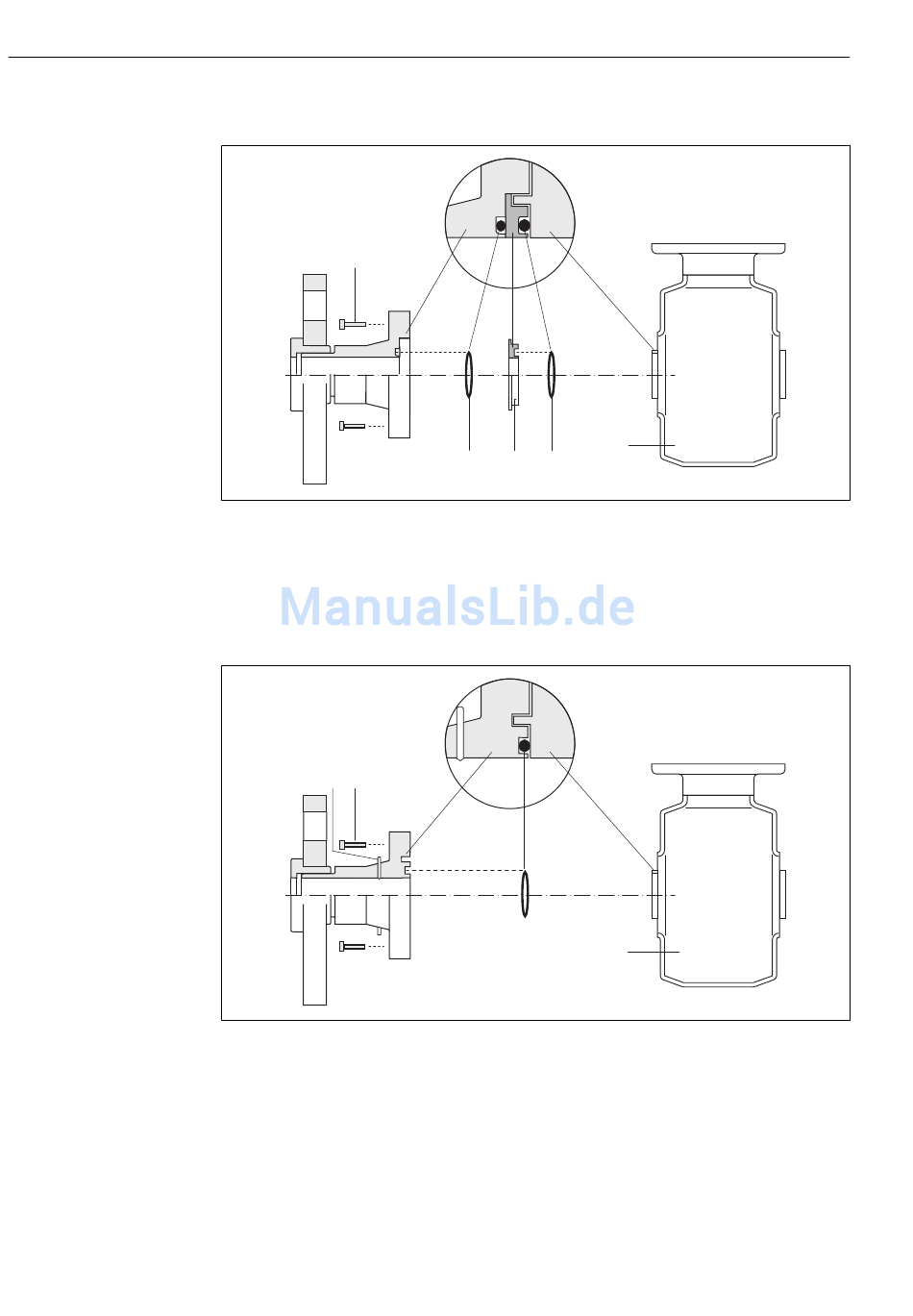

Potenzialausgleich über zusätzlichen Erdungsring
1
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Kunststoffscheibe (Platzhalter) bzw. Erdungsring
4 Messaufnehmer
Potenzialausgleich über Erdungselektroden am Prozessanschluss
2 1
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 O-Ring-Dichtung
4 Messaufnehmer
7.3

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclosure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elek-
trischen Anschluss durchführen:
4
2 3 2
3
4
Proline Promag H 200 HART
A0002651
A0017293
