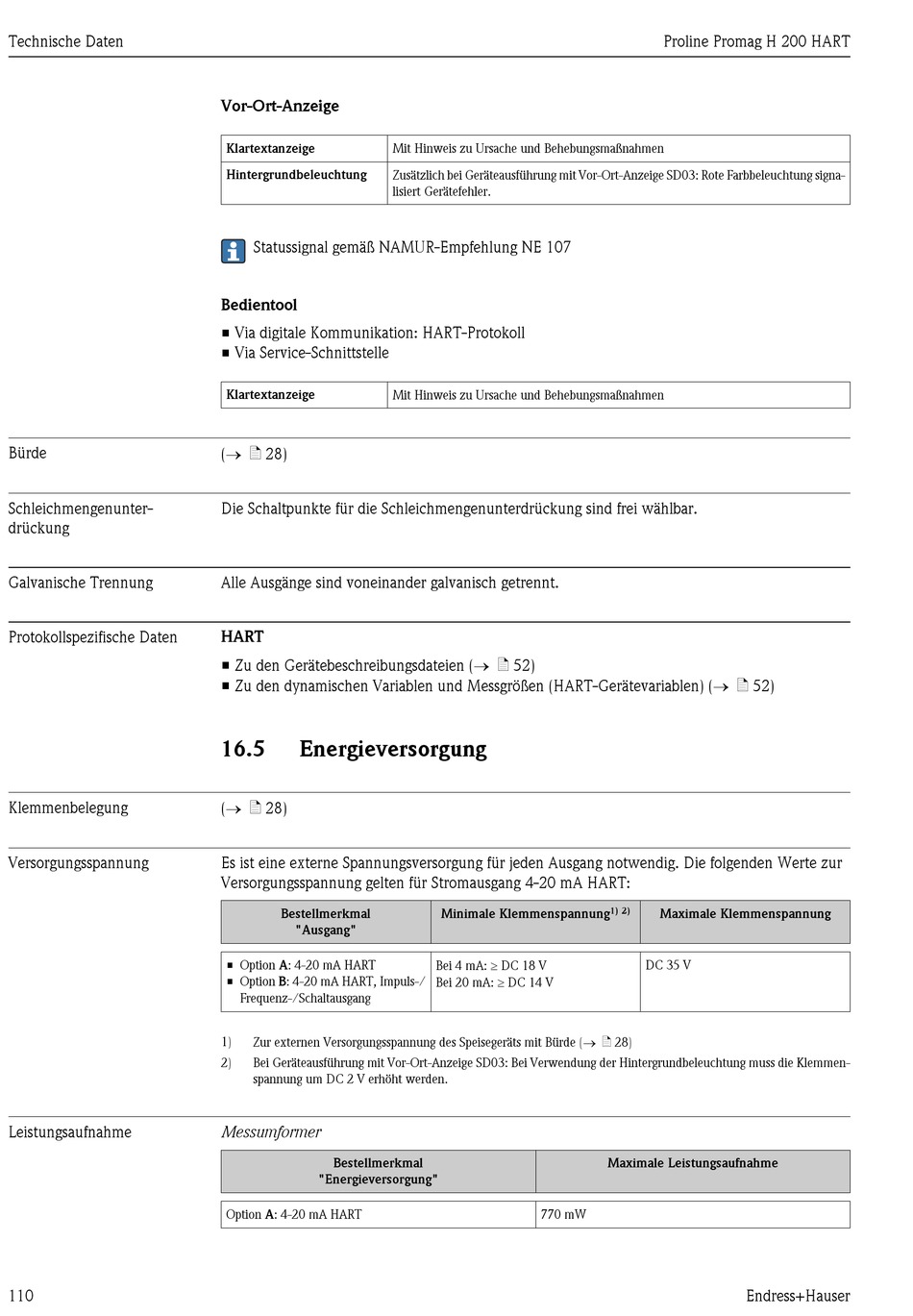

Technische Daten
Bürde
Schleichmengenunter-
drückung
Galvanische Trennung
Protokollspezifische Daten
Klemmenbelegung
Versorgungsspannung
Leistungsaufnahme
110

Vor-Ort-Anzeige

Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen
Hintergrundbeleuchtung
Zusätzlich bei Geräteausführung mit Vor-Ort-Anzeige SD03: Rote Farbbeleuchtung signa-
lisiert Gerätefehler.
Statussignal gemäß NAMUR-Empfehlung NE 107
Bedientool
• Via digitale Kommunikation: HART-Protokoll
• Via Service-Schnittstelle
Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen
(® ä 28)
Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar.
Alle Ausgänge sind voneinander galvanisch getrennt.
HART
• Zu den Gerätebeschreibungsdateien (® ä 52)
• Zu den dynamischen Variablen und Messgrößen (HART-Gerätevariablen) (® ä 52)
16.5

Energieversorgung

(® ä 28)
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur
Versorgungsspannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
1) Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 28)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klemmen-
spannung um DC 2 V erhöht werden.
Messumformer
Bestellmerkmal
"Energieversorgung"
Option A: 4-20 mA HART
Minimale Klemmenspannung
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
Maximale Leistungsaufnahme
770 mW
Proline Promag H 200 HART
1) 2) Maximale Klemmenspannung
DC 35 V
Endress+Hauser
