Proline Promag H 200 HART
Endress+Hauser

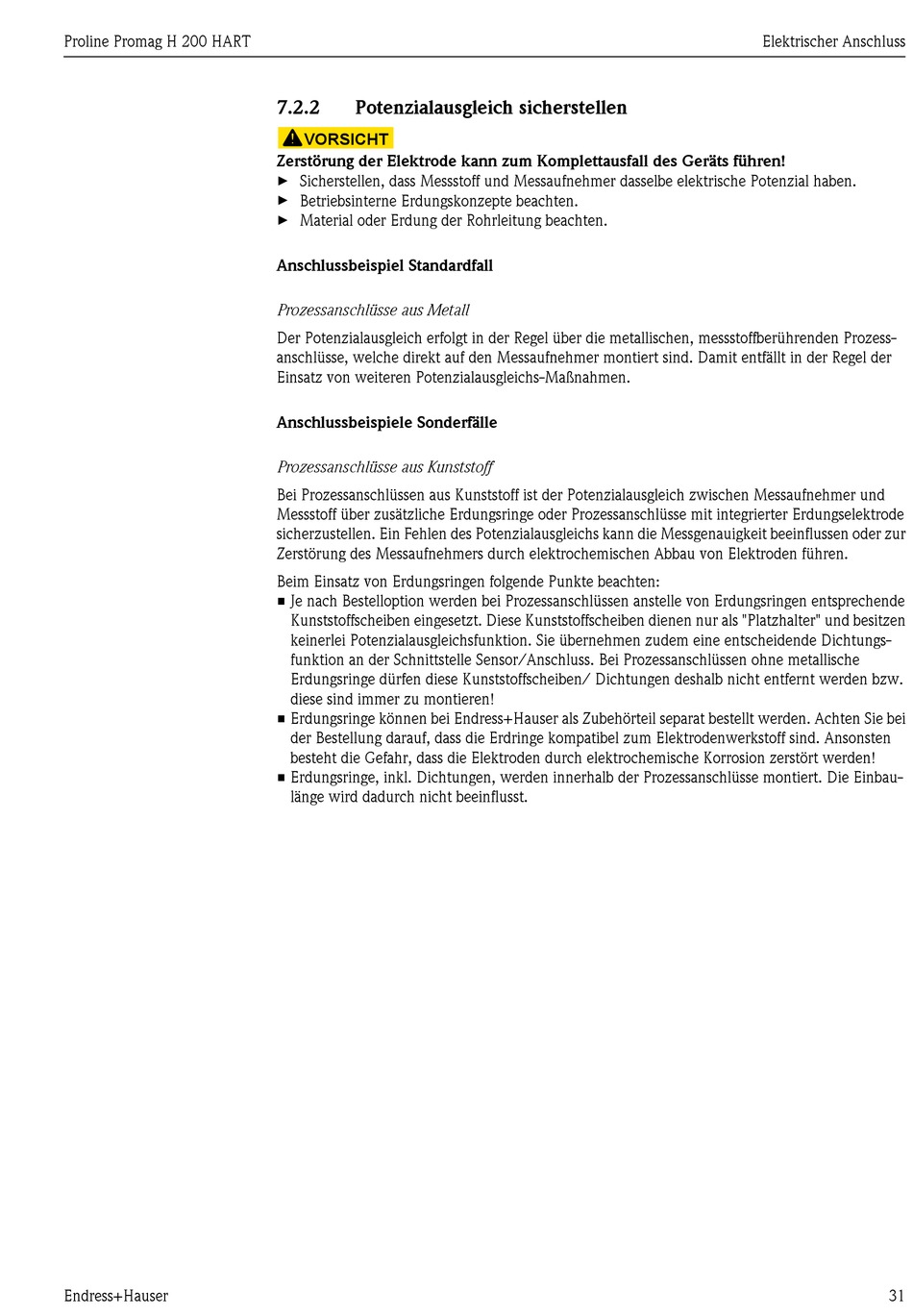

7.2.2

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
►
Betriebsinterne Erdungskonzepte beachten.
►
Material oder Erdung der Rohrleitung beachten.
►

Anschlussbeispiel Standardfall

Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Prozess-
anschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel der
Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer und
Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter Erdungselektrode
sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauigkeit beeinflussen oder zur
Zerstörung des Messaufnehmers durch elektrochemischen Abbau von Elektroden führen.
Beim Einsatz von Erdungsringen folgende Punkte beachten:
• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entsprechende
Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter" und besitzen
keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entscheidende Dichtungs-
funktion an der Schnittstelle Sensor/Anschluss. Bei Prozessanschlüssen ohne metallische
Erdungsringe dürfen diese Kunststoffscheiben/ Dichtungen deshalb nicht entfernt werden bzw.
diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei
der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten
besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Einbau-
länge wird dadurch nicht beeinflusst.
Elektrischer Anschluss
31
