Seite 1 Products Solutions Services BA01867D/06/DE/02.20 71490769 2020-08-14 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag P 500 PROFIBUS DP Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag P 500 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... . 6 Montage ......23 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag P 500 PROFIBUS DP 8.2.2 Bedienphilosophie ....67 9.6.4 Zugriff auf die Daten via PROFIBUS Zugriff auf Bedienmenü via Vor-Ort- DP ......105 Anzeige .
Seite 5 13.2 Mess- und Prüfmittel ....202 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 203 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag P 500 PROFIBUS DP Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag P 500 PROFIBUS DP Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Torxschraubendreher Kreuzschlitzschraubendreher Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →...
Seite 9: Grundlegende Sicherheitshin
Proline Promag P 500 PROFIBUS DP Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣...
Seite 10: Restrisiken
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: It-Sicherheit
Proline Promag P 500 PROFIBUS DP Grundlegende Sicherheitshinweise Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konformi- tätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt.
Seite 12: Infrastruktur Modus
Grundlegende Sicherheitshinweise Proline Promag P 500 PROFIBUS DP • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B.
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline Promag P 500 PROFIBUS DP Grundlegende Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" →  232. 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden...
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promag P 500 PROFIBUS DP Produktbeschreibung Die Messeinrichtung besteht aus einem Messumformer und einem Messaufnehmer. Mess- umformer und Messaufnehmer werden räumlich voneinander getrennt montiert. Sie sind über Verbindungskabel miteinander verbunden. Produktaufbau Zwei Geräteausführungen des Messumformers sind verfügbar. 3.1.1 Proline 500 –...
Seite 15 Proline Promag P 500 PROFIBUS DP Produktbeschreibung 3.1.2 Proline 500 Signalübertragung: Analog Bestellmerkmal "Integrierte ISEM Elektronik", Option B "Messumformer" Für den Einsatz in Anwendungen, bei denen besondere Anforderungen aufgrund der Umgebungs- oder Betriebsbedingungen gefordert sind. Die Elektronik befindet sich im Messumformer, dadurch besonders geeignet: •...
Seite 16: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" →  17. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:...
Seite 17: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" →  8 und "Geräteabhängige Zusatzdokumentation" →  8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Proline 500 –...
Seite 18 Warenannahme und Produktidentifizierung Proline Promag P 500 PROFIBUS DP Proline 500 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  4 Beispiel für ein Messumformer-Typenschild Herstellungsort Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 19: Messaufnehmer-Typenschild
Proline Promag P 500 PROFIBUS DP Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029205  5 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  19 Durchfluss;...
Seite 20: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline Promag P 500 PROFIBUS DP 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.
Seite 21: Lagerung Und Transport
Proline Promag P 500 PROFIBUS DP Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 22: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promag P 500 PROFIBUS DP 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 23: Montage
Proline Promag P 500 PROFIBUS DP Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen aus- reichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN. Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon mit einem Belüftungsventil vorsehen.
Seite 24: Einbaulage
Montage Proline Promag P 500 PROFIBUS DP A0029257 Bei hohem Eigengewicht DN ≥ 350 (14") A0016276 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrlei- tung). Einbaulage Empfehlung Vertikale Einbaulage...
Seite 25: Ein- Und Auslaufstrecken
Proline Promag P 500 PROFIBUS DP Montage Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil- gefülltem oder leerem Messrohr wirklich anspricht.
Seite 26 Montage Proline Promag P 500 PROFIBUS DP Messaufnehmer • Werkstoff Prozessanschluss, Kohlenstoffstahl: –10 … +60 °C (+14 … +140 °F) • Werkstoff Prozessanschluss, Rostfreier Stahl: –40 … +60 °C (–40 … +140 °F) Messrohrauskleidung Den zulässigen Temperaturbereich der Messrohrauskleidung nicht über- oder unterschreiten .
Seite 27 Proline Promag P 500 PROFIBUS DP Montage Wärmeisolation Die Isolation von Rohrleitungen ist bei sehr heißen Messstoffen notwendig, um Energie- verluste einzudämmen und um ein unbeabsichtigtes Berühren heißer Rohrleitungen zu verhindern. Beachten Sie die einschlägigen Richtlinien zur Isolation von Rohrleitungen.
Seite 28: Spezielle Montagehinweise
Montage Proline Promag P 500 PROFIBUS DP [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 213 (8.4) 203 (8.0) A0029552  8 Wetterschutzhaube Proline 500 –...
Seite 29: Messgerät Montieren
Proline Promag P 500 PROFIBUS DP Montage Messgerät montieren 6.2.1 Benötigtes Werkzeug Für Messumformer Für die Pfostenmontage: • Messumformer Proline 500 – digital • Gabelschlüssel SW 10 • Torxschraubendreher TX 25 • Messumformer Proline 500 Gabelschlüssel SW 13 Für die Wandmontage: Bohrmaschine mit Bohrer ⌀...
Seite 30: Dichtungen Montieren
Montage Proline Promag P 500 PROFIBUS DP Dichtungen montieren VORSICHT Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich! Kurzschlussgefahr des Messsignals. ‣ Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden. Bei der Montage von Dichtungen folgende Punkte beachten: 1. Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwen- den.
Seite 31: Schrauben-Anziehdrehmomente Für Asme B16.5, Class
Proline Promag P 500 PROFIBUS DP Montage Nennweite Druckstufe Schrauben Flanschblattdicke Max. Schrauben-Anziehdreh- moment [Nm] [mm] [bar] [mm] [mm] PTFE PN 16 12 × M20 PN 25 12 × M24 PN 10 12 × M20 – PN 16 12 × M24 –...
Seite 32: Maximale Schrauben-Anziehdrehmomente Für Jis B2220
Montage Proline Promag P 500 PROFIBUS DP Nennweite Druckstufe Schrauben Max. Schrauben-Anziehdrehmoment [Nm] ([lbf · ft]) [mm] [in] [psi] [in] PTFE Class 150 8 × ¾ 106 (78) 86 (63) Class 300 12 × ¾ 73 (54) 67 (49) Class 150 8 ×...
Seite 33: Messumformergehäuse Montieren: Proline 500 - Digital
Proline Promag P 500 PROFIBUS DP Montage Schrauben-Anziehdrehmomente für AS 2129, Table E Nennweite Schrauben Max. Schrauben-Anziehdrehmo- ment [Nm] [mm] [mm] PTFE 4 × M12 4 × M16 Schrauben-Anziehdrehmomente für AS 4087, PN 16 Nennweite Schrauben Max. Schrauben-Anziehdrehmo- ment [Nm]...
Seite 34: Wandmontage
Montage Proline Promag P 500 PROFIBUS DP Pfostenmontage WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) ø 20…70 TX 25 ø ( 0.79…2.75) SW 10 A0029051  10 Maßeinheit mm (in)
Seite 35: Proline 500
Proline Promag P 500 PROFIBUS DP Montage 2. Dübel in Bohrlöcher einsetzen. 3. Befestigungsschrauben leicht einschrauben. 4. Messumformergehäuse über die Befestigungsschrauben schieben und einhängen. 5. Befestigungsschrauben anziehen. 6.2.5 Messumformergehäuse montieren: Proline 500 VORSICHT Zu hohe Umgebungstemperatur! Überhitzungsgefahr der Elektronik und Deformation des Gehäuses möglich.
Seite 36: Messumformergehäuse Drehen: Pro- Line 500
Montage Proline Promag P 500 PROFIBUS DP Pfostenmontage WARNUNG Bestellmerkmal "Messumformergehäuse", Option L "Guss, rostfrei": Messumformer aus Guss haben ein hohes Eigengewicht. Instabile Halterung bei Montage an einem nicht fest stehenden Pfosten. ‣ Den Messumformer nur an einen fest stehenden Pfosten mit einem stabilen Unter- grund montieren.
Seite 37: Anzeigemodul Drehen: Proline 500
Proline Promag P 500 PROFIBUS DP Montage 6.2.7 Anzeigemodul drehen: Proline 500 Um die Ablesbar- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht wer- den. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben.
Seite 38: Elektrischer Anschluss
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden.
Seite 39 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Signaldämpfung Max. 9 dB über die ganze Länge des Leitungsquerschnitts Abschirmung Kupfer-Geflechtschirm oder Geflechtschirm mit Folienschirm. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten. Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: Betriebsanleitung "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetrieb-...
Seite 40 Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP A0032477 Messumformer Proline 500 digital Messumformer Proline 500 Messaufnehmer Promag Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Standardkabel zum Messumformer 500 digital →  40 Messumformer installiert im nicht explosionsgefährdetem Bereich oder explosionsgefährdetem Bereich:...
Seite 41 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Optional lieferbares Verbindungskabel Aufbau 2 × 2 × 0,34 mm (AWG 22) PVC-Kabel mit gemeinsamem Schirm (2 Paare, CU-Litzen blank, paarverseilt) Flammwidrigkeit Nach DIN EN 60332-1-2 Ölbeständigkeit Nach DIN EN 60811-2-1 Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥...
Seite 42: Klemmenbelegung
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP A0029151  14 Kabelquerschnitt Elektrodenkabel Spulenstromkabel Ader Aderisolation Aderschirm Adermantel Aderverstärkung Kabelschirm Außenmantel Verstärkte Verbindungskabel Verstärkte Verbindungskabel mit einem zusätzlichen, metallischen Verstärkungsgeflecht sollten verwendet werden bei: • Erdverlegung • Gefahr von Nagetierfraß...
Seite 43: Schirmung Und Erdung
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss 7.1.4 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und die Abschirmung eine möglichst lückenlose Hülle bildet. Ideal ist ein Schirmabde- ckungsgrad von 90%.
Seite 44: Messgerät Vorbereiten
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP A0036639 Automatisierungsgerät (z.B. SPS) Kabelschirm T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter 7.1.5 Messgerät vorbereiten Die Arbeitsschritte in folgender Reihenfolge ausführen: 1. Messaufnehmer und Messumformer montieren. 2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen. 3. Messumformer: Verbindungskabel anschließen.
Seite 45: Verbindungskabel Vorbereiten: Proline 500 - Digital
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss 7.1.6 Verbindungskabel vorbereiten: Proline 500 – digital Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten: ‣ Bei Kabeln mit feindrahtigen Adern (Litzenkabel): Adern mit Aderendhülsen versehen. Messumformer Messaufnehmer 90 (3.54)* 70 (2.76) 50 (1.97)
Seite 46 Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Messumformer Elektrodenkabel Spulenstromkabel (3.54) 100 (3.94)* 70 (2.76) 80 (3.15) 50 (1.97) 50 (1.97) 17 (0.67) 8 (0.3) 10 (0.4) 8 (0.3) A0029329 A0029326 Messaufnehmer Elektrodenkabel Spulenstromkabel 20 (0.8)* 20 (0.8)* 160 (6.30)* 170 (6.7)*...
Seite 47: Messgerät Anschließen: Proline 500 - Digital
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Messgerät anschließen: Proline 500 - digital HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 48 Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Sensor Anschlussgehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm TX 20 TX 20 22 mm 24 mm A0029616 1.
Seite 49 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Verbindungskabel am Messumformer anschließen TX 20 TX 20 10 (0.4) 22 mm 24 mm A0029597 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. Kabel durch die Kabeleinführung schieben. Um die Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 50: Signalkabel Und Kabel Versorgungsspannung Anschließen
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP 7.2.2 Signalkabel und Kabel Versorgungsspannung anschließen A0028200 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang Anschluss Verbindungskabel Messaufnehmer - Messumformer Anschluss Signalübertragung Ein-/Ausgang; Optional: Anschluss externe WLAN-Antenne Schutzerde (PE) TX 20 TX 20 10 (0.4)
Seite 51 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss WARNUNG Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! ‣ Schraube ohne Verwendung von Fett eindrehen. WARNUNG Zu hohes Anziehdrehmoment der Befestigungsschrauben! Beschädigung des Messumformers aus Kunststoff. ‣ Befestigungsschrauben gemäß Anziehdrehmoment anziehen: 2 Nm (1,5 lbf ft) 11.
Seite 52: Messgerät Anschließen: Proline 500
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Messgerät anschließen: Proline 500 HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus- führen lassen. ‣ National gültige Installationsvorschriften beachten. ‣ Die örtlichen Arbeitsschutzvorschriften einhalten.
Seite 53 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Anschlussgehäuse Messaufnehmer über Klemmen anschließen Bei Geräteausführung mit Bestellmerkmal "Gehäuse": • Option A "Alu beschichtet" • Option L "Guss, rostfrei" 10 (0.4) 3 mm 22 mm 24 mm A0029612 1. Sicherungskralle des Gehäusedeckels lösen.
Seite 54: Potenzialausgleich Sicherstellen
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Verbindungskabel am Messumformer anschließen 10 (0.4) 3 mm 22 mm 24 mm A0029592 1. Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen.
Seite 55: Anschlussbeispiel Standardfall
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss 7.4.2 Anschlussbeispiel Standardfall Metallische, geerdete Rohrleitung A0016315  16 Potenzialausgleich über Messrohr 7.4.3 Anschlussbeispiele Sonderfälle Metallische, ungeerdete Rohrleitung ohne Auskleidung Diese Anschlussart erfolgt auch: • Bei nicht betriebsüblichem Potenzialausgleich • Bei vorhandenen Ausgleichsströmen...
Seite 56: Rohrleitung Mit Kathodenschutzeinrichtung
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP A0029339  18 Potenzialausgleich über Erdungsklemme und Erdungsscheiben 1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden. 2. Erdungsscheiben auf Erdpotenzial legen. Rohrleitung mit Kathodenschutzeinrichtung Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind: •...
Seite 57: Spezielle Anschlusshinweise
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFIBUS DP A0028765  19 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-...
Seite 58 Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP 4...20 mA A0028759  21 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  22 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
Seite 59: Relaisausgang
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Relaisausgang A0028760  24 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  212 Stromeingang A0028915  25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
Seite 60: Hardwareeinstellungen
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Hardwareeinstellungen 7.6.1 Geräteadresse einstellen Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das Gerät vom Master nicht erkannt.
Seite 61: Abschlusswiderstand Aktivieren
Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss Messumformer Proline 500 Hardwareadressierung not used A0029637 Die gewünschte Geräteadresse mittels der DIP-Schalter im Anschlussklemmenraum einstellen. A0029633 Die Adressierung von Softwareadressierung auf Hardwareadressierung umschalten: DIP-Schalter auf On.  Die Änderung der Geräteadresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Geräts.
Seite 62: Default Ip-Adresse Aktivieren
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Messumformer Proline 500 – digital A0029675 1. Gehäusedeckel öffnen. 2. Anzeigemodul entfernen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 3 auf ON umschalten. Messumformer Proline 500 ‣ A0029632 DIP-Schalter Nr. 3 auf ON umschalten.
Seite 63 Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss A0034500 1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen. 2. Gehäusedeckel öffnen. 3. Klemmenabdeckung hochklappen. 4. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 5. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Seite 64: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promag P 500 PROFIBUS DP Schutzart sicherstellen Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo- sure. Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind.
Seite 65: Bedienungsmöglichkeiten
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät...
Seite 66: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  232 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü...
Seite 67: Bedienphilosophie
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"...
Seite 68: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse Enthält alle Parameter des Geräts und ermöglicht diese durch einen über die Funktionsweise des Geräts erfor- Zugriffscode direkt anzuspringen. Dieses Menü ist nach den Funktionsblö- dern: cken des Geräts aufgebaut:...
Seite 69: Anzeigebereich
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Anzeigebereich Im Anzeigebereich sind jedem Messwert bestimmte Symbolarten zur näheren Erläuterung vorangestellt: Messgröße Messkanalnummer Diagnoseverhalten ↓ ↓ ↓ Beispiel Erscheint nur, wenn zu die- ser Messgröße ein Diagno- seereignis vorliegt. Messgrößen Symbol Bedeutung Volumenfluss Leitfähigkeit...
Seite 70: Navigieransicht
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.3.2 Navigieransicht Im Untermenü Im Wizard /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  74...
Seite 71: Verriegelung
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Anzeigebereich Menüs Symbol Bedeutung Betrieb Erscheint: • Im Menü neben der Auswahl "Betrieb" • Links im Navigationspfad im Menü Betrieb Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup...
Seite 72: Editieransicht
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  28 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 73: Eingabemasken
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht ohne eine Änderungen zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 74: Bedienelemente
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Wizard Bestätigt den Parameterwert und geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben.
Seite 75 Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 76: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 77: Hilfetext Aufrufen
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters.
Seite 78: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  72, zur Erläuterung der Bedienelemente →  74 8.3.10...
Seite 79: Tastenverriegelung Ein- Und Ausschalten
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode. 2. Freigabecode eingeben.
Seite 80: Voraussetzungen
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker.
Seite 81: Verbindungsaufbau
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An  Zum Aktivieren des Webservers →  85 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät...
Seite 82 Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP IP-Adresse 192.168.1.XXX; für XXX alle Zahlenfolgen außer: 0, 212 und 255 → z.B. 192.168.1.213 Subnet mask 255.255.255.0 Default gateway 192.168.1.212 oder Zellen leer lassen Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen.
Seite 83: Einloggen
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212  Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→  141) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →  159 8.4.4...
Seite 84: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal →  167 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät...
Seite 85: Arbeitsbereich
Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 8.4.6...
Seite 86: Zugriff Auf Bedienmenü Via Bedientool
Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 8.5.1 Bedientool anschließen Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfüg- bar.
Seite 87 Proline Promag P 500 PROFIBUS DP Bedienungsmöglichkeiten Messumformer Proline 500 – digital open press A0029163  32 Anschluss via Service-Schnittstelle (CDI-RJ45) Computer mit Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare", "DeviceCare" mit COM DTM "CDI Communication TCP/IP"...
Seite 88 Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP A0034569 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.
Seite 89: Fieldcare
8.5.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
Seite 90 Bedienungsmöglichkeiten Proline Promag P 500 PROFIBUS DP Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 91: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien...
Seite 92: Systemintegration
Systemintegration Proline Promag P 500 PROFIBUS DP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Parameter Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 06.2018 Hersteller-ID 0x11 Parameter Parameter Hersteller-ID Diagnose →...
Seite 93: Herstellerspezifische Gsd
Proline Promag P 500 PROFIBUS DP Systemintegration 9.2.1 Herstellerspezifische GSD Mit dieser GSD wird die uneingeschränkte Funktionalität des Messgeräts gewährleistet. Gerätespezifische Prozessparameter und Funktionen sind somit verfügbar. Herstellerspezifische GSD Ident.-nummer Dateiname PROFIBUS DP 0x1570 EH3x1570.gsd Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt.
Seite 94: Manuelle Einstellung
Systemintegration Proline Promag P 500 PROFIBUS DP für den zyklischen Datenaustausch die gleichen Eingangs-, Ausgangsdaten und Mess- wertstatusinformationen zur Verfügung. Die automatische Erkennung erfolgt im Parameter Ident number selector über die Option Automatic mode (Werkeinstellung). 9.3.2 Manuelle Einstellung Die manuelle Einstellung erfolgt im Parameter Ident number selector über die Option Promag 50 (0x1546) oder Option Promag 53 (0x1526).
Seite 95: Nutzung Der Gsd-Module Des Vorgängermodells
Proline Promag P 500 PROFIBUS DP Systemintegration Nutzung der GSD-Module des Vorgängermodells Im Kompatibilitätsmodus werden bei der zyklischen Datenübertragung grundsätzlich alle bereits im Automatisierungssystem projektierten Module unterstützt. Bei folgenden Modulen erfolgt vom Promag 500 jedoch keine Weiterverarbeitung, d.h. die Funktion wird nicht ausgeführt:...
Seite 96 Systemintegration Proline Promag P 500 PROFIBUS DP Steuervariable Funktion Unterstützung 0 → 24 UNIT TO BUS Nein Ursache: Funktionalität wird nicht mehr benötigt, da die Einheit automatisch übernommen wird. 0 → 50 Relaisausgang 1: EIN Ja, Klemmen 24/25 (I/O 2) 0 →...
Seite 97: Zyklische Datenübertragung
Proline Promag P 500 PROFIBUS DP Systemintegration Zyklische Datenübertragung Zyklische Datenübertragung bei Verwendung der Gerätestammdatei (GSD). 9.5.1 Blockmodell Das Blockmodell zeigt, welche Ein- und Ausgangsdaten das Messgerät für den zyklischen Datenaustausch zur Verfügung stellt. Der zyklische Datenaustausch erfolgt mit einem PROFIBUS Master (Klasse 1), z.B.
Seite 98: Werkseinstellung
Systemintegration Proline Promag P 500 PROFIBUS DP Über das Modul AI wird die ausgewählte Eingangsgröße inkl. Status zyklisch an den PRO- FIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Eingangsgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt. Das fünfte Byte enthält eine zur Eingangsgröße gehörende, genormte Statusinformation.
Seite 99 Proline Promag P 500 PROFIBUS DP Systemintegration Auswahl: Summenzählerwert Eingangsgröße Volumenfluss Massefluss Normvolumenfluss Werkseinstellung Funktionsblock Werkseinstellung: TOTAL Summenzähler 1, 2 und 3 Volumenfluss Datenstruktur Eingangsdaten TOTAL Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754)
Seite 100 Systemintegration Proline Promag P 500 PROFIBUS DP Modul SETTOT_MODETOT_TOTAL Die Modulkombination besteht aus den Funktionen SETTOT, MODETOT und TOTAL: • SETTOT: Summenzähler über PROFIBUS Master steuern. • MODETOT: Summenzähler über PROFIBUS Master konfigurieren. • TOTAL: Summenzählerwert inkl. Status an PROFIBUS Master übertragen.
Seite 101 Proline Promag P 500 PROFIBUS DP Systemintegration Datenstruktur Ausgangsdaten Analog Output Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Modul DI (Discrete Input) Diskrete Eingangswerte vom Messgerät zum PROFIBUS Master (Klasse 1) übertragen. Dis- krete Eingangswerte werden vom Messgerät genutzt, um den Zustand von Gerätefunktio-...
Seite 102 Systemintegration Proline Promag P 500 PROFIBUS DP Zugeordnete Gerätefunktionen Den einzelnen Discrete Output Blöcken ist eine Gerätefunktion fest zugeordnet. Funktionsblock Gerätefunktion Werte: Steuerung (Bedeutung) DO 1 Messwertunterdrückung • 0 (Gerätefunktion deaktivieren) • 1 (Gerätefunktion aktivieren) DO 2 Verifikation starten DO 4 (I/O 2)
Seite 103: Konfiguration Adressenverschiebung
Proline Promag P 500 PROFIBUS DP Systemintegration Konfiguration Adressenverschiebung 9.6.1 Funktionsbeschreibung Das Feldgerät stellt neben der zyklischen Kommunikation auch noch azyklische Kommuni- kationsdienste zur Verfügung. Dies ermöglicht Automatisierungssystemen (SPS), zentra- len Engineering Stationen und Asset-Management-Systemen einen azyklischen Datenaustausch mit dem Feldgerät. Dieser Kommunikationsweg wird typischerweise zum Zweck der Parametrierung des Feldgeräts eingesetzt.
Seite 104: Adressenverschiebung Konfigurieren
Systemintegration Proline Promag P 500 PROFIBUS DP 9.6.3 Adressenverschiebung konfigurieren Zur Konfiguration müssen die jeweiligen Slot- und Index-Werte der Parameter in den Kon- figurationsbereich eingetragen werden. Dieser kann bis zu 32 Einträge für 16 Parameter enthalten. Unterstützt werden Parameter mit Lese- und Schreibzugriff des Datentyps Float und Integer.
Seite 105: Zugriff Auf Die Daten Via Profibus Dp
Proline Promag P 500 PROFIBUS DP Systemintegration 9.6.4 Zugriff auf die Daten via PROFIBUS DP Die Indizes 230 … 245 in Slot 0 dienen dem PROFIBUS Master zum Zugriff auf den Daten- bereich der Adressenverschiebung. Wurde z.B. über die Adressenverschiebung der Slot 48, Index 24 für den Parameter Volumenfluss eingetragen, kann der Master in Slot 0 und...
Seite 106: Inbetriebnahme
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" →  37 • Checkliste "Anschlusskontrolle" →  64 10.2 Messgerät einschalten ‣...
Seite 107: Messgerät Konfigurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme X X X X X X X 20.50 Main menu 0104-1 Display language English Operation Setup Display language 0104-1 English Ã Deutsch Español Français Display language 0104-1 Ã English Deutsch Español Français Hauptmenü...
Seite 108: Navigation
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Navigation Menü "Setup"  Setup →  109 Messstellenbezeichnung ‣ →  109 Systemeinheiten ‣ Kommunikation →  111 ‣ Analog inputs →  112 ‣ I/O-Konfiguration →  112 ‣ Stromeingang 1 … n →...
Seite 109: Systemeinheiten Einstellen
Proline Promag P 500 PROFIBUS DP Inbetriebnahme XXXXXXXXX A0029422  36 Kopfzeile der Betriebsanzeige mit Messstellenbezeichnung Messstellenbezeichnung Eingabe der Messstellenbezeichnung im Bedientool "FieldCare" →  90 Navigation Menü "Setup" → Messstellenbezeichnung Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben.
Seite 110 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • l/h • gal/min (us) Auswirkung Die gewählte Einheit gilt für: • Ausgang •...
Seite 111: Gurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme 10.6.3 Kommunikationsschnittstelle konfigurieren Das Untermenü Kommunikation führt den Anwender systematisch durch alle Parameter, die für die Auswahl und das Einstellen der Kommunikationsschnittstelle konfiguriert wer- den müssen. Navigation Menü "Setup" → Kommunikation ‣ Kommunikation Geräteadresse...
Seite 112: Analog Inputs Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.6.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 113: Stromeingang Konfigurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration →  113 I/O-Modul 1 … n Klemmennummern →  113 I/O-Modul 1 … n Information I/O-Modul 1 … n Typ →  113 I/O-Konfiguration übernehmen →...
Seite 114: Statuseingang Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Signalmodus →  114 0/4 mA-Wert →  114 20mA-Wert →  114 Strombereich →  114 →  114 Fehlerverhalten Fehlerwert →  114 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung...
Seite 115: Stromausgang Konfigurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme Klemmennummer →  115 Aktiver Pegel →  115 Klemmennummer →  115 Ansprechzeit Statuseingang →  115 →  115 Klemmennummer Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung Klemmennummer Zeigt die vom Statuseingangsmodul belegten •...
Seite 116 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Fester Stromwert →  116 Dämpfung Ausgang 1 … n →  116 Fehlerverhalten →  117 Fehlerstrom →  117 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Stromausgangs- •...
Seite 117 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Fehlerverhalten In Parameter Zuordnung Ausgangsverhalten bei Geräte- • Min. Max. Stromausgang (→  116) ist alarm festlegen. • Max. eine Prozessgröße und in Para- • Letzter gültiger...
Seite 118: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.6.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 …...
Seite 119 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 120 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Endfrequenz →  120 Messwert für Anfangsfrequenz →  120 Messwert für Endfrequenz →  120 Fehlerverhalten →  121 →  121 Fehlerfrequenz Invertiertes Ausgangssignal →  121 Parameterübersicht mit Kurzbeschreibung Parameter...
Seite 121 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Fehlerverhalten In Parameter Betriebsart Ausgangsverhalten bei Geräte- • Aktueller Wert 0 Hz (→  118) ist die Option Fre- alarm festlegen. • Definierter Wert quenz und in Parameter •...
Seite 122 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  122 Klemmennummer →  122 Signalmodus →  122 →  123 Funktion Schaltausgang Zuordnung Diagnoseverhalten →  123 Zuordnung Grenzwert →...
Seite 123 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 124: 10.6.10 Relaisausgang Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 125 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Relaisausgang – Funktion für Relaisausgang • Geschlossen Geschlossen wählen. • Offen • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Digitalausgang Klemmennummer – Zeigt die vom Relaisausgangs- •...
Seite 126: 10.6.11 Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.6.11 Vor-Ort-Anzeige konfigurieren Der Assistent Anzeige führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Vor-Ort-Anzeige eingestellt werden können. Navigation Menü "Setup" → Anzeige ‣ Anzeige →  126 Format Anzeige →...
Seite 127 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph- Gleitkommazahl mit Abhängig von Land handen. Anzeige eingeben. Vorzeichen und Nennweite 2. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der •...
Seite 128: 10.6.12 Schleichmenge Konfigurieren
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.6.12 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße →  128 Einschaltpunkt Schleichmengenunter- →...
Seite 129: Leerrohrüberwachung Konfigurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme 10.6.13 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung ‣ Leerrohrüberwachung →  129 Leerrohrüberwachung →  129 Neuer Abgleich Fortschritt →...
Seite 130: Erweiterte Einstellungen
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.7 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language...
Seite 131: Sensorabgleich Durchführen
Proline Promag P 500 PROFIBUS DP Inbetriebnahme ‣ Elektrodenreinigung →  136 ‣ WLAN-Einstellungen ‣ Heartbeat Setup ‣ Datensicherung →  139 ‣ →  140 Administration 10.7.1 Sensorabgleich durchführen Das Untermenü Sensorabgleich enthält Parameter, die die Funktionalität des Sensors betreffen.
Seite 132 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • Volumenfluss Volumenfluss • Massefluss • Normvolumenfluss Einheit Summenzähler Einheit für Prozessgröße vom Summenzäh- Einheiten-Auswahlliste Abhängig vom Land: ler wählen.
Seite 133: Weitere Anzeigenkonfigurationen Durchführen
Proline Promag P 500 PROFIBUS DP Inbetriebnahme 10.7.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  134 1.
Seite 134 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
Seite 135 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der • Keine Keine handen. Vor-Ort-Anzeige dargestellt • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit •...
Seite 136: Elektrodenreinigung Durchführen
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige • English English (alternativ ist handen. einstellen. • Deutsch die bestellte Sprache • Français voreingestellt) • Español • Italiano •...
Seite 137: Wlan Konfigurieren
Proline Promag P 500 PROFIBUS DP Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Elektrodenreinigung ‣ Elektrodenreinigung →  137 Elektrodenreinigung →  137 ECC-Reinigungsdauer ECC-Erholzeit →  137 ECC-Reinigungszyklus →  137 ECC Polarität →  137 Parameterübersicht mit Kurzbeschreibung...
Seite 138 Inbetriebnahme Proline Promag P 500 PROFIBUS DP Navigation Menü "Setup" → Erweitertes Setup → WLAN Settings ‣ WLAN-Einstellungen →  138 WLAN-IP-Adresse →  138 Sicherheitstyp WLAN-Passphrase →  138 Zuordnung SSID-Name →  138 SSID-Name →  138 Änderungen übernehmen →...
Seite 139: Konfiguration Verwalten
Proline Promag P 500 PROFIBUS DP Inbetriebnahme 10.7.6 Konfiguration verwalten Nach der Inbetriebnahme besteht die Möglichkeit, die aktuelle Gerätekonfiguration zu sichern oder die vorherige Gerätekonfiguration wiederherzustellen. Dies funktioniert mithilfe von Parameter Konfigurationsdaten verwalten und seinen Optionen, der sich im Untermenü Datensicherung befindet.
Seite 140: Geräts Nutzen
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Funktionsumfang von Parameter "Konfigurationsdaten verwalten" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Sichern Die aktuelle Gerätekonfiguration wird vom HistoROM Backup in den Gerätespei- cher des Geräts gesichert. Die Sicherungskopie umfasst die Messumformerdaten des Geräts.
Seite 141 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe Freigabecode definieren Schreibzugriff auf Parameter einschränken, um Gerätekonfigu- Max. 16-stellige Zeichenfolge aus Zahlen, ration gegen unbeabsichtigtes Ändern zu schützen. Buchstaben und Sonderzeichen Freigabecode bestätigen Eingegebenen Freigabecode bestätigen.
Seite 142: Simulation
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 10.8 Simulation Das Untermenü Simulation ermöglicht es ohne reale Durchflusssituation unterschiedliche Prozessgrößen im Prozess und das Gerätealarmverhalten zu simulieren sowie nachge- schaltete Signalketten zu überprüfen (Schalten von Ventilen oder Regelkreisen). Navigation Menü "Diagnose" → Simulation ‣...
Seite 143 Proline Promag P 500 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation • Aus wählen, die dadurch aktiviert • Volumenfluss wird. • Massefluss • Normvolumenfluss • Fließgeschwindig- keit • Leitfähigkeit Wert Prozessgröße...
Seite 144: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline Promag P 500 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Simulation Impulsausgang – Simulation des Impulsaus- • Aus gangs einstellen und ausschal- • Fester Wert ten. • Abwärtszählender Wert  Bei Option Fester Wert: Parameter Impulsbreite definiert die Impulsbreite der ausgegebenen Impulse.
Seite 145 Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→  141) navigieren. Endress+Hauser...
Seite 146: Schreibschutz Via Verriegelungs
Inbetriebnahme Proline Promag P 500 PROFIBUS DP 2. Resetcode eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  144. 10.9.2 Schreibschutz via Verriegelungsschalter Im Gegensatz zum Parameterschreibschutz via anwenderspezifischem Freigabecode lässt sich damit der Schreibzugriff auf das gesamte Bedienmenü - bis auf Parameter "Kontrast Anzeige"...
Seite 147 Proline Promag P 500 PROFIBUS DP Inbetriebnahme 4. Verriegelungsschalter (WP: Write protection) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert.  In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt →  148. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
Seite 148: Betrieb
Betrieb Proline Promag P 500 PROFIBUS DP Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 149: Untermenü "Prozessgrößen
Proline Promag P 500 PROFIBUS DP Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen →  149 Volumenfluss →  149...
Seite 150: Summenzähler
Betrieb Proline Promag P 500 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  110) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt:...
Seite 151: Untermenü "Eingangswerte
Proline Promag P 500 PROFIBUS DP Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung Prozessgröße – Prozessgröße für Summenzäh- • Volumenfluss Volumenfluss ler wählen. • Massefluss • Normvolumenfluss Summenzählerwert 1 … n In Parameter Zuordnung Pro- Zeigt aktuellen Zählerstand Gleitkommazahl mit 0 m³...
Seite 152: Ausgangswerte
Betrieb Proline Promag P 500 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen.
Seite 153: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Proline Promag P 500 PROFIBUS DP Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n →  153 Ausgangsstrom 1 … n →  153 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung...
Seite 154: Messgerät An Prozessbedingungen Anpas
Betrieb Proline Promag P 500 PROFIBUS DP Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n →  154 Schaltzustand →  154 Schaltzyklen Max. Schaltzyklenanzahl →  154 Parameterübersicht mit Kurzbeschreibung...
Seite 155: Messwerthistorie Anzeigen
Proline Promag P 500 PROFIBUS DP Betrieb Vorwahlmenge 1 … n →  155 Alle Summenzähler zurücksetzen →  155 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n Summenzählerwert steuern. • Totalisieren Totalisieren • Zurücksetzen + Anhalten •...
Seite 156 Betrieb Proline Promag P 500 PROFIBUS DP Zuordnung 2. Kanal →  156 Zuordnung 3. Kanal →  157 Zuordnung 4. Kanal →  157 Speicherintervall →  157 →  157 Datenspeicher löschen Messwertspeicherung →  157 Speicherverzögerung →  157 Messwertspeicherungssteuerung →...
Seite 157 Proline Promag P 500 PROFIBUS DP Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 3. Kanal Anwendungspaket Extended Prozessgröße zum Speicherka- Auswahlliste siehe HistoROM ist verfügbar. nal zuordnen. Parameter Zuord- nung 1. Kanal  In Parameter Software- (→  156) Optionsübersicht wer-...
Seite 158: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen . schild überein.
Seite 159 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Signalausgabe außerhalb des gülti- Hauptelektronikmodul ist defekt. Ersatzteil bestellen →  203. gen Bereichs Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren.
Seite 160 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Fehler Mögliche Ursachen Behebung Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist. Verbindungsabbruch 1. Kabelverbindung und Span- nungsversorgung prüfen. 2. Webbrowser refreshen und gegebenenfalls neu starten.
Seite 161: Diagnoseinformation Via Leuchtdioden
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Proline 500 – digital Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status. A0029689 Versorgungsspannung Gerätestatus Nicht verwendet Kommunikation Serviceschnittstelle (CDI) aktiv, Ethernet Link/Activity 1.
Seite 162 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Farbe Bedeutung Weiß Gerät empfängt Profibus-Daten. Serviceschnittstelle Nicht angeschlossen oder keine Verbindung herge- (CDI), stellt. Ethernet Link/Activity Gelb Angeschlossen und Verbindung hergestellt. Gelb blinkend Serviceschnittstelle aktiv. Proline 500 Verschiedene Leuchtdioden (LED) im Messumformer liefern Informationen zum Geräte- status.
Seite 163: Anschlussgehäuse Messaufnehmer
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung 12.2.2 Anschlussgehäuse Messaufnehmer Proline 500 - digital Verschiedene Leuchtdioden (LED) auf dem ISEM-Elektronik (Intelligentes Sensor Elektro- nik Modul) im Anschlussgehäuse des Messaufnehmers liefern Informationen zum Geräte- status. Communication Communication Alarm Power...
Seite 164: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 165: Diagnoseinformation
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst.
Seite 166: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung...
Seite 167: Behebungsmaßnahmen Aufrufen
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation →  165 Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter • Via Untermenü →  196 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 168: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C)
Seite 169: Diagnoseinformationen Anpassen
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Der Anwender befindet sich innerhalb des Menü Diagnose. 1. Den gewünschten Parameter aufrufen. 2. Rechts im Arbeitsbereich mit dem Cursor über den Parameter fahren.  Ein Tooltipp mit Behebungsmaßnahmen zum Diagnoseereignis erscheint.
Seite 170: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Coding Messwert (hex) Byte 5 Quality Quality Substatus Limits A0032228-DE  38 Struktur des Coding-Byte Der Inhalt des Coding-Byte ist dabei abhängig vom konfigurierten Fehlerverhalten im jeweiligen Funktionsblock. Je nachdem, welches Fehlerverhalten eingestellt wurde, wer- den über das Coding-Byte Statusinformationen gemäß...
Seite 171 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Nur Logbuch GOOD 0x80…0x8E – – Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie...
Seite 172: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP 12.7 Übersicht zu Diagnoseinformationen Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erweitert sich die Anzahl der Diagnoseinformationen und der betroffenen Messgrößen. Bei einigen Diagnoseinformationen ist das Diagnoseverhalten veränderbar. Diagnose- information anpassen →  169 12.7.1...
Seite 173 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Leitfähigkeit 2. Sicherung des HistoROM S-DAT wieder- • Korrigierte Leitfähigkeit Messgrößenstatus herstellen (Parameter ' G erät zurückset- • Messwerte 1 zen' ) •...
Seite 174: Diagnose Zur Elektronik
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 180 Temperatursensor defekt 1. Sensorverbindungen prüfen • Leitfähigkeit 2. Sensorkabel oder Sensor ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus 3. Temperaturmessung ausschalten • Dichte • Elektroniktemperatur Quality • Leerrohrüberwachung...
Seite 175 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 242 Software inkompatibel 1. Software prüfen • Leitfähigkeit 2. Hauptelektronik flashen oder tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
Seite 176 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensore- • Leitfähigkeit lektronikmodul (ISEM) und Hauptelekt- • Korrigierte Leitfähigkeit Messgrößenstatus ronik prüfen oder ersetzen • Messwerte 1 2. ISEM oder Hauptelektronik prüfen oder •...
Seite 177 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 272 Hauptelektronik-Fehler 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 178 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 276 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. I/O-Modul tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality •...
Seite 179 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 303 I/O 1 … n-Konfiguration geändert 1. I/O-Modul-Konfiguration übernehmen – (Parameter ' I /O-Konfiguration überneh- Messgrößenstatus men' ) 2. Danach Gerätebeschreibung (DD) neu Quality laden und Verkabelung prüfen...
Seite 180 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Elektronikmodule prüfen • Korrigierte Leitfähigkeit Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tau- • Messwerte 1 schen •...
Seite 181 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 375 I/O 1 … n-Kommunikation fehlgeschlagen 1. Gerät neu starten • Leitfähigkeit 2. Prüfen, ob Fehler erneut auftritt • Korrigierte Leitfähigkeit Messgrößenstatus 3. Modulträger inklusive Elektronikmodu- •...
Seite 182 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. T-DAT einstecken • Leitfähigkeit 2. T-DAT ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 183: Diagnose Zur Konfiguration
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 512 Sensorelektronik (ISEM) fehlerhaft 1. ECC-Erholzeit prüfen • Leitfähigkeit 2. ECC ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality • Leerrohrüberwachung Quality substatus Maintenance alarm •...
Seite 184 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Leitfähigkeit 2. Datenübertragung wiederholen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 185 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
Seite 186: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen – 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF...
Seite 187 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Leerrohrüberwachung Quality substatus Function check • Fließgeschwindigkeit • Schleichmengenunter- Coding (hex) 0xBC …...
Seite 188 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 485 Simulation Messgröße Simulation ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Leerrohrüberwachung Quality substatus Function check • Fließgeschwindigkeit • Schleichmengenunter- Coding (hex) 0xBC …...
Seite 189 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 493 Simulation Impulsausgang 1 … n Simulation Impulsausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen...
Seite 190 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 497 Simulation Blockausgang Simulation ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 511 ISEM-Einstellungen fehlerhaft 1.
Seite 191: Diagnose Zum Prozess
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 531 Leerrohrabgleich fehlerhaft Abgleich Leerrohrüberwachung durchfüh- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Leerrohrüberwachung • Fließgeschwindigkeit Quality • Schleichmengenunter- Quality substatus Maintenance alarm drückung •...
Seite 192 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Process related •...
Seite 193 Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 835 Prozesstemperatur zu niedrig Prozesstemperatur erhöhen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Leerrohrüberwachung • Fließgeschwindigkeit Quality Uncertain • Schleichmengenunter- Quality substatus Process related drückung...
Seite 194 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 937 Sensorsymmetrie 1. Externe Magnetfeldstörung in der Nähe • Leitfähigkeit des Sensors beseitigen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 2. Diagnosemeldung ausschalten • Dichte • Elektroniktemperatur Quality •...
Seite 195: Anstehende Diagnoseereignisse
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 962 Rohr leer 1. Vollrohrabgleich durchführen • Leitfähigkeit 2. Leerrohrabgleich durchführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Leerrohrerkennung ausschalten • Fließgeschwindigkeit • Schleichmengenunter- Quality drückung...
Seite 196: Diagnoseliste
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Parameter Voraussetzung Beschreibung Anzeige Betriebszeit ab Neustart – Zeigt die Betriebszeit, die seit dem letz- Tage (d), Stunden (h), ten Geräteneustart vergangen ist. Minuten (m) und Sekunden Betriebszeit – Zeigt, wie lange das Gerät bis zum jetzi- Tage (d), Stunden (h), gen Zeitpunkt in Betrieb ist.
Seite 197: 12.10.2 Ereignis-Logbuch Filtern
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung Jedem Ereignis ist neben der Betriebszeit seines Auftretens noch ein Symbol zugeordnet, ob das Ereignis aufgetreten oder beendet ist: • Diagnoseereignis • : Auftreten des Ereignisses • : Ende des Ereignisses •...
Seite 198: 12.11 Messgerät Zurücksetzen
Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Informationsereignis Ereignistext I1353 Leerrohrüberwachungsabgleich Ok I1361 Webserver: Login fehlgeschlagen I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1443 Coating thickness not determined I1444 Geräteverifikation bestanden I1445 Geräteverifikation nicht bestanden I1457 Verifikat.Messabweichung nicht bestanden...
Seite 199: 12.11.1 Funktionsumfang Von Parameter "Gerät Zurücksetzen
Proline Promag P 500 PROFIBUS DP Diagnose und Störungsbehebung 12.11.1 Funktionsumfang von Parameter "Gerät zurücksetzen" Optionen Beschreibung Abbrechen Der Parameter wird ohne Aktion verlassen. Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 200 Diagnose und Störungsbehebung Proline Promag P 500 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Zeigt Bezeichnung für Messstelle an. Max. 32 Zeichen wie Buchsta- Promag ben, Zahlen oder Sonderzei- chen (z.B. @, %, /). Seriennummer Zeigt die Seriennummer des Messgeräts.
Seite 201: 12.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5P5B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 202: Wartung
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  232 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 203: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 204: Entsorgung
Reparatur Proline Promag P 500 PROFIBUS DP 14.5 Entsorgung 14.5.1 Messgerät demontieren 1. Gerät ausschalten. WARNUNG Personengefährdung durch Prozessbedingungen! ‣ Auf gefährliche Prozessbedingungen wie Druck im Messgerät, hohe Temperaturen oder aggressive Messstoffe achten. 2. Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen"...
Seite 205: Zubehör
Proline Promag P 500 PROFIBUS DP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 206: Zum Messaufnehmer
Zubehör Proline Promag P 500 PROFIBUS DP Anzeigeschutz Wird dazu verwendet, das Messgerät vor Wettereinflüssen zu schützen: z.B. vor Proline 500 – digital Regenwasser, übermäßiger Erwärmung durch Sonneneinstrahlung.  Bestellnummer: 71228792  Für Einzelheiten: Einbauanleitung EA01161 Erdungskabel Set, besteht aus zwei Erdungskabeln, für den Potenzialausgleich.
Seite 207: Servicespezifisches Zubehör
15.2 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durch- flussmessgeräts: z.B. Nennweite, Druckabfall, Durchflussgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 208: Technische Daten
Technische Daten Proline Promag P 500 PROFIBUS DP Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 209 Proline Promag P 500 PROFIBUS DP Technische Daten Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] 145 … 4 700 1200 –...
Seite 210 • Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Normvolumenflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  207 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen.
Seite 211: Ausgang
Proline Promag P 500 PROFIBUS DP Technische Daten 16.4 Ausgang Ausgangssignal PROFIBUS DP Signalkodierung NRZ-Code Datenübertragung 9,6 kBaud…12 MBaud Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv) ...
Seite 212 Technische Daten Proline Promag P 500 PROFIBUS DP Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 213: Frei Konfigurierbarer Ein-/Ausgang
Proline Promag P 500 PROFIBUS DP Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss •...
Seite 214: Vor-Ort-Anzeige
Technische Daten Proline Promag P 500 PROFIBUS DP Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 215: Energieversorgung
Proline Promag P 500 PROFIBUS DP Technische Daten Schleichmengenunterdrü- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. ckung Galvanische Trennung Die Ausgänge sind zueinander und gegen Erde (PE) galvanisch getrennt. Protokollspezifische Daten Hersteller-ID 0x11 Ident number 0x1570 Profil Version 3.02 Gerätebeschreibungsdateien...
Seite 216: Leistungsmerkmale
Technische Daten Proline Promag P 500 PROFIBUS DP Elektrischer Anschluss →  52 Potenzialausgleich →  54 Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 … 12 AWG). Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 217: Montage
Proline Promag P 500 PROFIBUS DP Technische Daten Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max.
Seite 218: Prozess
Technische Daten Proline Promag P 500 PROFIBUS DP Schutzart Messumformer • Standardmäßig: IP66/67, Type 4X enclosure • Bei geöffnetem Gehäuse: IP20, Type 1 enclosure • Anzeigemodul: IP20, Type 1 enclosure Messaufnehmer Standardmäßig: IP66/67, Type 4X enclosure Externe WLAN-Antenne IP67 Vibrationsfestigkeit •...
Seite 219: Leitfähigkeit
Proline Promag P 500 PROFIBUS DP Technische Daten [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0029347  42 Umgebungstemperatur Messstofftemperatur Farbige Fläche: Der Umgebungstemperaturbereich –10 … –20 °C (+14 … –4 °F) gilt nur für rostfreie Flansche Schraffierte Fläche: Raue Umgebung nur für Messstofftemperaturbereich –20 …...
Seite 220: Unterdruckfestigkeit
Technische Daten Proline Promag P 500 PROFIBUS DP Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni- sche Information Unterdruckfestigkeit Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C (+77 °F) +80 °C (+176 °F) +100 …...
Seite 221: 16.10 Konstruktiver Aufbau
Proline Promag P 500 PROFIBUS DP Technische Daten 2 … 3 m/s (6,56 … 9,84 ft/s). Die Durchflussgeschwindigkeit (v) zusätzlich auf die physi- kalischen Eigenschaften des Messstoffs abstimmen: • v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen (z.B. Töpferkitt, Kalkmilch, Erz- schlamm) •...
Seite 222: Gewicht In Us-Einheiten
Technische Daten Proline Promag P 500 PROFIBUS DP Nennweite EN (DIN), AS ASME [mm] [in] Druckstufe [kg] Druckstufe [kg] Druckstufe [kg] – PN 16 19,5 Class 150 – PN 16 23,5 Class 150 23,5 22,5 PN 10 Class 150 39,9...
Seite 223: Gehäuse Messumformer
Proline Promag P 500 PROFIBUS DP Technische Daten Nennweite Druckstufe Innendurchmesser Prozessanschluss ASME AS 2129 AS 4087 PTFE (DIN) [mm] [in] [bar] [psi] [bar] [bar] [bar] [mm] [in] [mm] [in] PN 16 Class 150 – – 2,95 3,15 PN 16 Class 150 –...
Seite 224: Verbindungskabel Messaufnehmer - Messumformer Proline
Technische Daten Proline Promag P 500 PROFIBUS DP Kabeleinführungen/-verschraubungen A0020640  44 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Kabeleinführungen und Adapter Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff •...
Seite 225 Proline Promag P 500 PROFIBUS DP Technische Daten Messrohre Rostfreier Stahl, 1.4301/304/1.4306/304L Bei Flanschwerkstoff aus Kohlenstoff mit Al/Zn-Schutzbeschichtung (DN 15…300 (½… 12")) oder Schutzlackierung (DN 350…600 (14…24")) Messrohrauskleidung • PFA • PTFE Prozessanschlüsse EN 1092-1 (DIN 2501) Rostfreier Stahl, 1.4571 (F316L); Kohlenstoffstahl, E250C /S235JRG2/P245GH ASME B16.5...
Seite 226: 16.11 Bedienbarkeit
Technische Daten Proline Promag P 500 PROFIBUS DP Oberflächenrauhigkeit Elektroden aus rostfreiem Stahl, 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Pla- tin; Tantal; Titan: ≤ 0,3 … 0,5 µm (11,8 … 19,7 µin) (Alle Angaben beziehen sich auf messstoffberührende Teile) Messrohrauskleidung mit PFA: ≤...
Seite 227 Proline Promag P 500 PROFIBUS DP Technische Daten Anzeigeelemente • 4-zeilige, beleuchtete, grafische Anzeige • Hintergrundbeleuchtung weiß, bei Gerätefehler rot • Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar • Zulässige Umgebungstemperatur für die Anzeige: –20 … +60 °C (–4 … +140 °F) Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beeinträchtigt...
Seite 228: Historom Datenmanagement
Technische Daten Proline Promag P 500 PROFIBUS DP Für die WLAN-Verbindung wird ein Gerät benötigt, das über eine optional bestellbare WLAN-Schnittstelle verfügt: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig beleuchtet; Touch Control + WLAN". Das Gerät dient als Access Point und ermöglicht eine Kommunikation mittels Computer oder mobilem Handbediengerät.
Seite 229: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".
Seite 230 Detaillierte Informationen zur Funkzulassung: Sonderdokumentation Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
Seite 231: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 232: Reinigung
16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 233 Proline Promag P 500 PROFIBUS DP Technische Daten Inhalt Dokumentationscode cCSAus IS XA01524D cCSAus Ex e ia / Ex d ia XA01525D cCSAus Ex nA XA01526D INMETRO Ex i XA01527D INMETRO Ex ec XA01528D NEPSI Ex i XA01529D NEPSI Ex nA...
Seite 234: Stichwortverzeichnis
Stichwortverzeichnis Proline Promag P 500 PROFIBUS DP Stichwortverzeichnis Bedientasten siehe Bedienelemente Analog Input Modul ......97 Bedienungsmöglichkeiten .
Seite 235 Proline Promag P 500 PROFIBUS DP Stichwortverzeichnis Elektronikgehäuse drehen siehe Messumformergehäuse drehen ECC ........136 Elektronikmodul .
Seite 236 Stichwortverzeichnis Proline Promag P 500 PROFIBUS DP Messaufnehmer Montieren ......29 Hardwareschreibschutz .
Seite 237 Proline Promag P 500 PROFIBUS DP Stichwortverzeichnis Einbaumaße ......25 Statuseingang (Untermenü) ....114 Fallleitung .
Seite 238 Stichwortverzeichnis Proline Promag P 500 PROFIBUS DP Signalkabel/Kabel Versorgungsspannung anschließen Schockfestigkeit ......218 Messumformer Proline 500 - digital ... 50 Stoßfestigkeit .
Seite 239 Proline Promag P 500 PROFIBUS DP Stichwortverzeichnis siehe Diagnosemeldung siehe Im Störungsfall Texteditor ......72 Zahleneditor .
Seite 240 www.addresses.endress.com...

Diese Anleitung auch für:

Proline 500-digital Proline 500

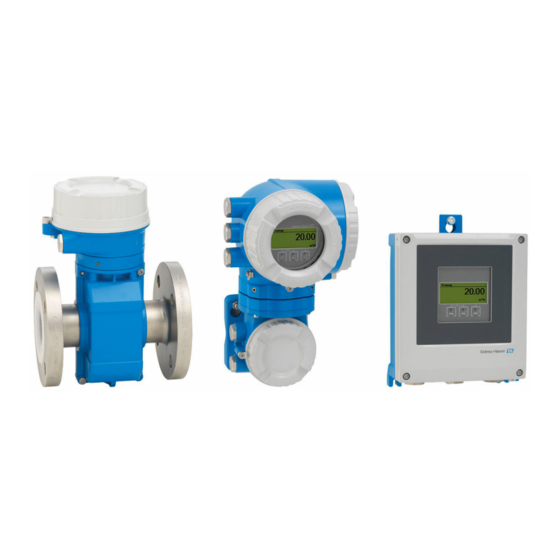

Endress+Hauser Proline Promag P 500 PROFIBUS DP Betriebsanleitung

1 Hinweise zum Dokument

2 Grundlegende Sicherheitshin

Weise

3 Produktbeschreibung

4 Warenannahme und Produktidenti

Fizierung

5 Lagerung und Transport

6 Montage

7 Elektrischer Anschluss

8 Bedienungsmöglichkeiten

9 Systemintegration

10 Inbetriebnahme

11 Betrieb

12 Diagnose und Störungsbehebung

13 Wartung

14 Reparatur

15 Zubehör

16 Technische Daten

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Endress+Hauser Proline Promag P 500 PROFIBUS DP

Inhaltszusammenfassung für Endress+Hauser Proline Promag P 500 PROFIBUS DP
