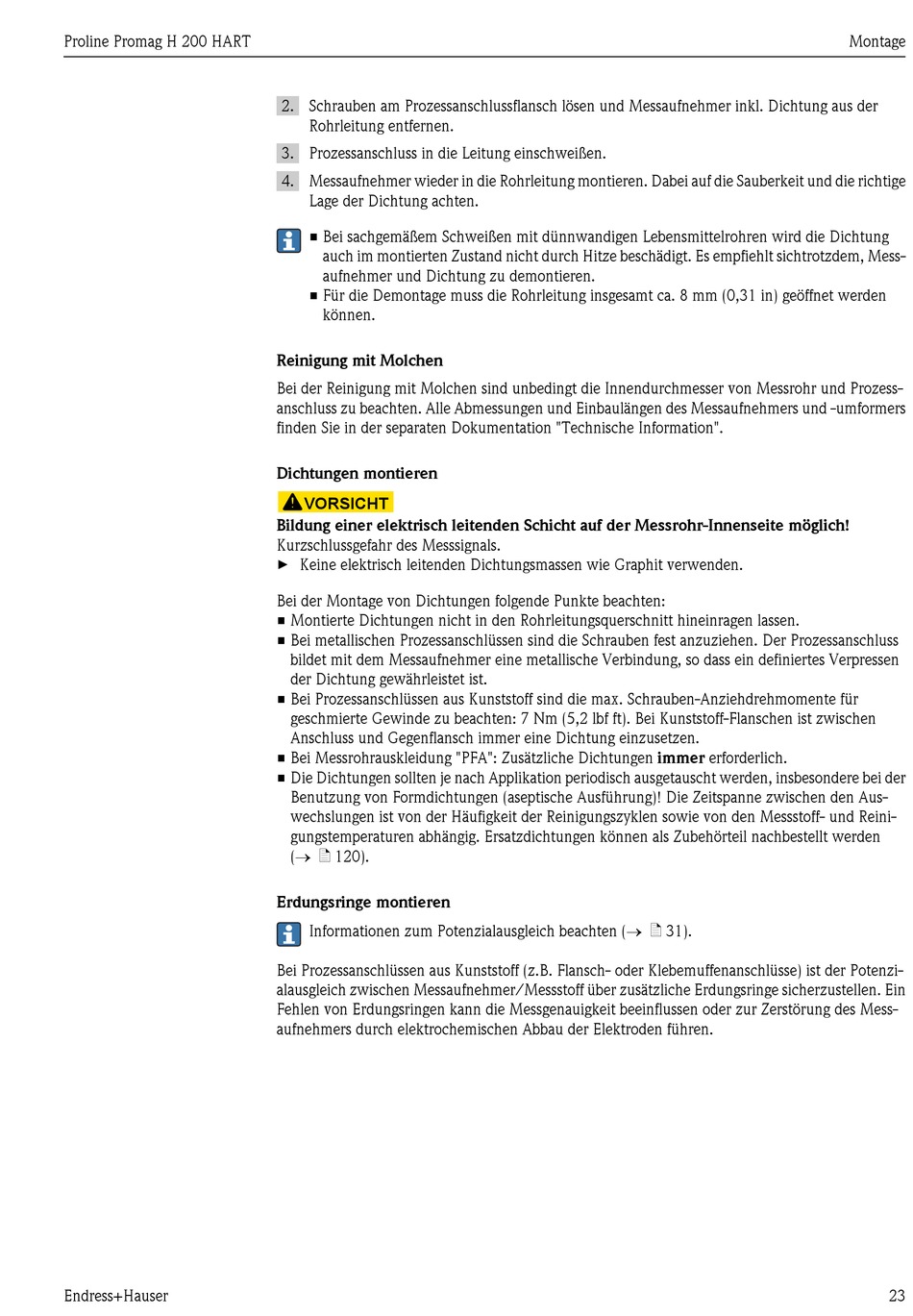

2. Schrauben am Prozessanschlussflansch lösen und Messaufnehmer inkl. Dichtung aus der
Rohrleitung entfernen.
3. Prozessanschluss in die Leitung einschweißen.
4. Messaufnehmer wieder in die Rohrleitung montieren. Dabei auf die Sauberkeit und die richtige
Lage der Dichtung achten.
• Bei sachgemäßem Schweißen mit dünnwandigen Lebensmittelrohren wird die Dichtung
auch im montierten Zustand nicht durch Hitze beschädigt. Es empfiehlt sichtrotzdem, Mess-
aufnehmer und Dichtung zu demontieren.
• Für die Demontage muss die Rohrleitung insgesamt ca. 8 mm (0,31 in) geöffnet werden
können.

Reinigung mit Molchen

Bei der Reinigung mit Molchen sind unbedingt die Innendurchmesser von Messrohr und Prozess-
anschluss zu beachten. Alle Abmessungen und Einbaulängen des Messaufnehmers und -umformers
finden Sie in der separaten Dokumentation "Technische Information".

Dichtungen montieren

VORSICHT
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
►
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei metallischen Prozessanschlüssen sind die Schrauben fest anzuziehen. Der Prozessanschluss
bildet mit dem Messaufnehmer eine metallische Verbindung, so dass ein definiertes Verpressen
der Dichtung gewährleistet ist.
• Bei Prozessanschlüssen aus Kunststoff sind die max. Schrauben-Anziehdrehmomente für
geschmierte Gewinde zu beachten: 7 Nm (5,2 lbf ft). Bei Kunststoff-Flanschen ist zwischen
Anschluss und Gegenflansch immer eine Dichtung einzusetzen.
• Bei Messrohrauskleidung "PFA": Zusätzliche Dichtungen immer erforderlich.
• Die Dichtungen sollten je nach Applikation periodisch ausgetauscht werden, insbesondere bei der
Benutzung von Formdichtungen (aseptische Ausführung)! Die Zeitspanne zwischen den Aus-
wechslungen ist von der Häufigkeit der Reinigungszyklen sowie von den Messstoff- und Reini-
gungstemperaturen abhängig. Ersatzdichtungen können als Zubehörteil nachbestellt werden
(® ä 120).

Erdungsringe montieren

Informationen zum Potenzialausgleich beachten (® ä 31).
Bei Prozessanschlüssen aus Kunststoff (z.B. Flansch- oder Klebemuffenanschlüsse) ist der Potenzi-
alausgleich zwischen Messaufnehmer/Messstoff über zusätzliche Erdungsringe sicherzustellen. Ein
Fehlen von Erdungsringen kann die Messgenauigkeit beeinflussen oder zur Zerstörung des Mess-
aufnehmers durch elektrochemischen Abbau der Elektroden führen.
