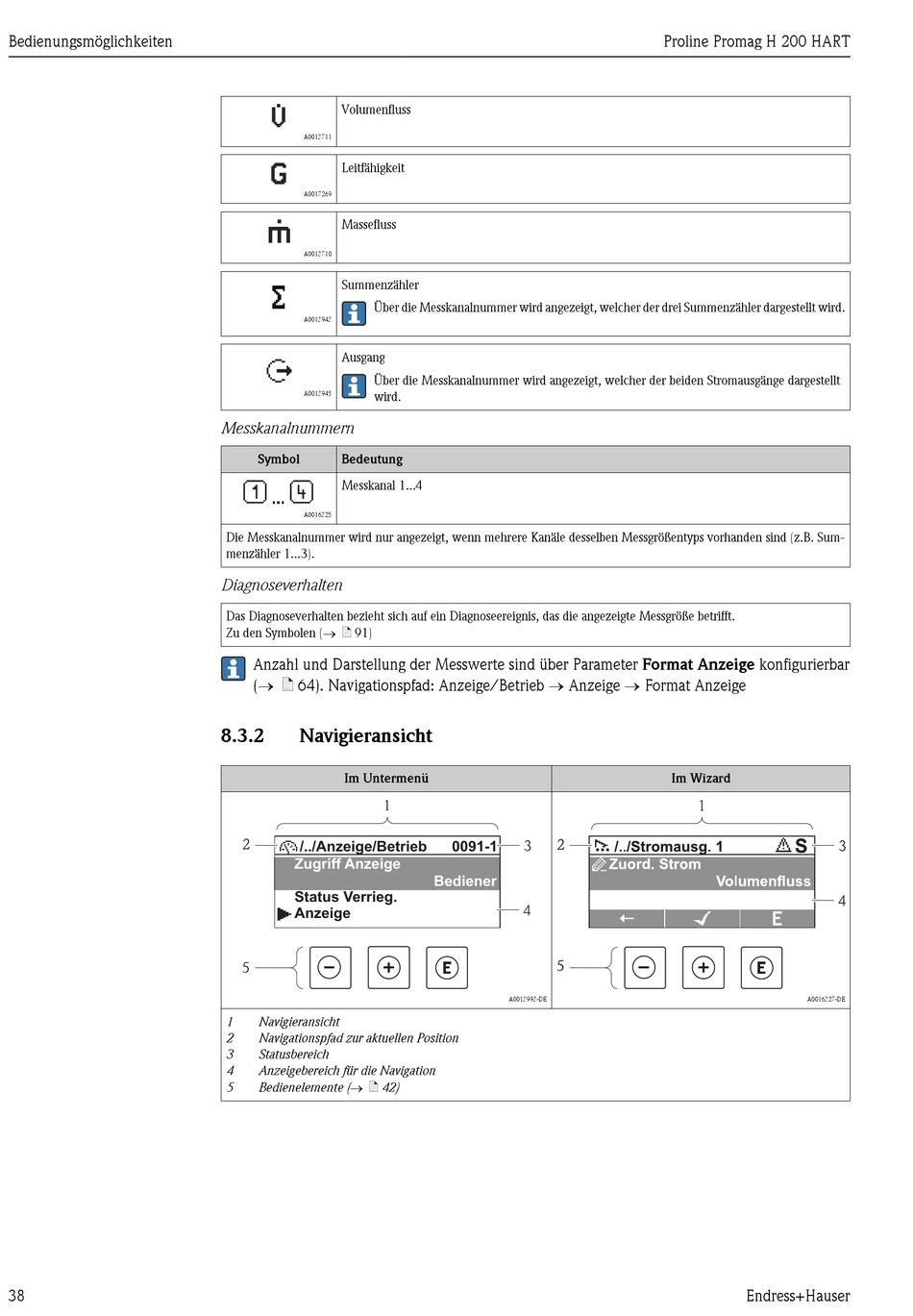

Navigieransicht - Endress+Hauser Proline Promag H 200 Betriebsanleitung

Bedienungsmöglichkeiten
38
Volumenfluss
A0013711
Leitfähigkeit
A0017269
Massefluss
A0013710
Summenzähler
Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler dargestellt wird.
A0013943
Ausgang
Über die Messkanalnummer wird angezeigt, welcher der beiden Stromausgänge dargestellt
wird.
A0013945
Messkanalnummern
Symbol Bedeutung
Messkanal 1...4
A0016325
Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Messgrößentyps vorhanden sind (z.B. Sum-
menzähler 1...3).
Diagnoseverhalten
Das Diagnoseverhalten bezieht sich auf ein Diagnoseereignis, das die angezeigte Messgröße betrifft.
Zu den Symbolen (® ä 91)
Anzahl und Darstellung der Messwerte sind über Parameter Format Anzeige konfigurierbar
(® ä 64). Navigationspfad: Anzeige/Betrieb ® Anzeige ® Format Anzeige
8.3.2

Navigieransicht

Im Untermenü
1
2
/../Anzeige/Betrieb
Zugriff Anzeige
Status Verrieg.
Anzeige
5
1 Navigieransicht
2 Navigationspfad zur aktuellen Position
3 Statusbereich
4 Anzeigebereich für die Navigation
5 Bedienelemente (® ä 42)
3
0091-1
Bediener
4
A0013993-DE
Proline Promag H 200 HART
Im Wizard
A0016327-DE
