Elektrischer Anschluss
30

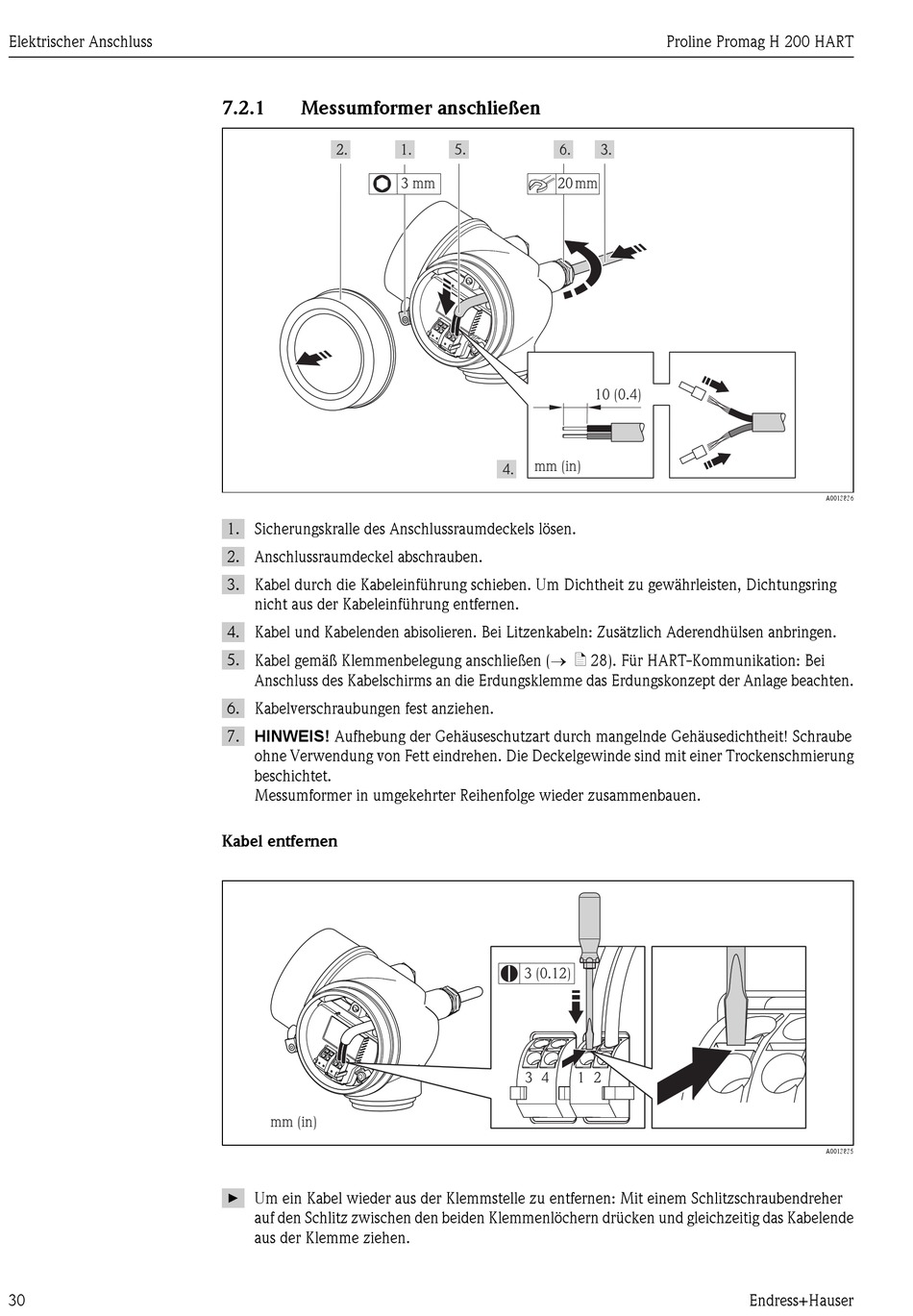

7.2.1 Messumformer anschließen
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungsring
nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
5. Kabel gemäß Klemmenbelegung anschließen (® ä 28). Für HART-Kommunikation: Bei
Anschluss des Kabelschirms an die Erdungsklemme das Erdungskonzept der Anlage beachten.
6. Kabelverschraubungen fest anziehen.
7. HINWEIS! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit! Schraube
ohne Verwendung von Fett eindrehen. Die Deckelgewinde sind mit einer Trockenschmierung
beschichtet.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.

Kabel entfernen

mm (in)
Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
►
auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzeitig das Kabelende
aus der Klemme ziehen.
3 mm 20 mm
mm (in)
3 (0.12)
3 4
Proline Promag H 200 HART
10 (0.4)
1 2
Endress+Hauser
A0013836
A0013835
