Elektrischer Anschluss
28

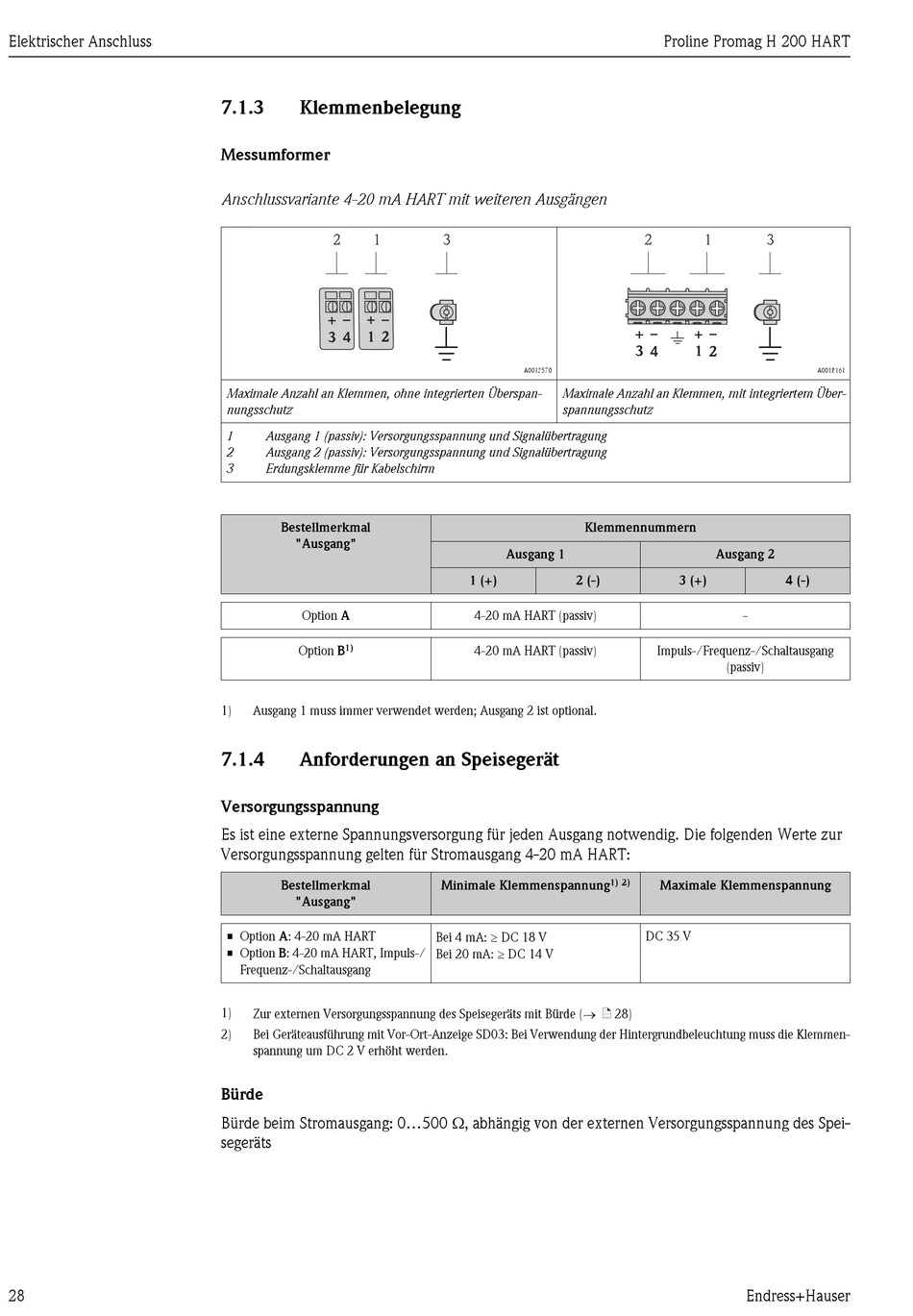

7.1.3

Klemmenbelegung

Messumformer
Anschlussvariante 4-20 mA HART mit weiteren Ausgängen
2 1
Maximale Anzahl an Klemmen, ohne integrierten Überspan-
nungsschutz
1 Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung
2 Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung
3 Erdungsklemme für Kabelschirm
Bestellmerkmal
"Ausgang"
Option A
Option B 1)
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
7.1.4 Anforderungen an Speisegerät
Versorgungsspannung
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur
Versorgungsspannung gelten für Stromausgang 4-20 mA HART:
Bestellmerkmal
"Ausgang"
• Option A: 4-20 mA HART
• Option B: 4-20 mA HART, Impuls-/
Frequenz-/Schaltausgang
1)
Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 28)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klemmen-
spannung um DC 2 V erhöht werden.
Bürde
Bürde beim Stromausgang: 0...500 W, abhängig von der externen Versorgungsspannung des Spei-
segeräts
3
A0013570
Maximale Anzahl an Klemmen, mit integriertem Über-
spannungsschutz
Klemmennummern
Ausgang 1
1 (+) 2 (-)
4-20 mA HART (passiv)
4-20 mA HART (passiv)
Minimale Klemmenspannung
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
Proline Promag H 200 HART
2 1 3
Ausgang 2
3 (+)
-
Impuls-/Frequenz-/Schaltausgang
(passiv)
1) 2)
Maximale Klemmenspannung
DC 35 V
Endress+Hauser
A0018161
4 (-)
