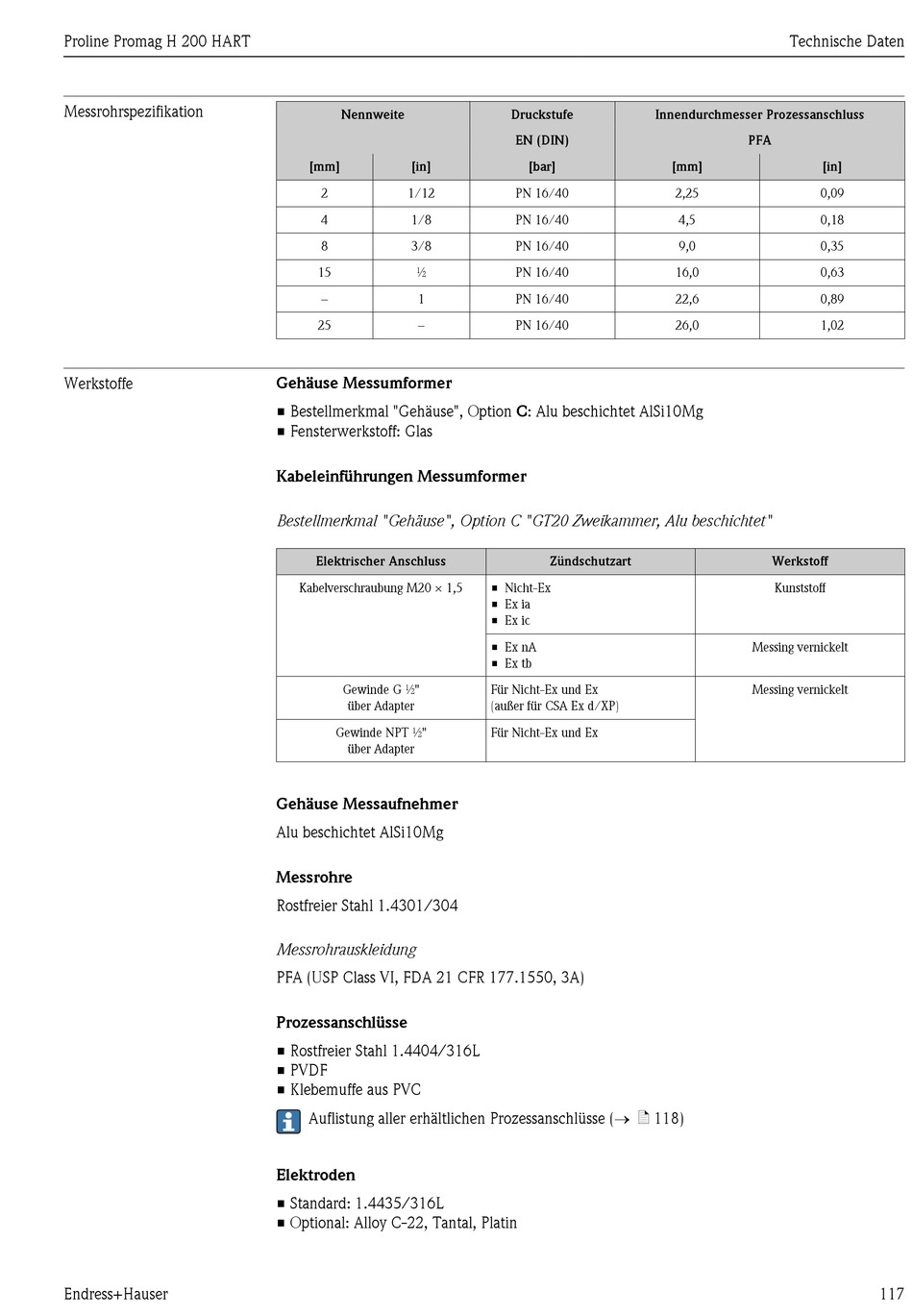

Proline Promag H 200 HART
Messrohrspezifikation
Werkstoffe
Endress+Hauser
Nennweite
[mm] [in]
2 1/12
4 1/8
8 3/8
15 ½
– 1
25 –
Gehäuse Messumformer
• Bestellmerkmal "Gehäuse", Option C: Alu beschichtet AlSi10Mg
• Fensterwerkstoff: Glas
Kabeleinführungen Messumformer
Bestellmerkmal "Gehäuse", Option C "GT20 Zweikammer, Alu beschichtet"
Elektrischer Anschluss
Kabelverschraubung M20 × 1,5
Gewinde G ½"
über Adapter
Gewinde NPT ½"
über Adapter
Gehäuse Messaufnehmer
Alu beschichtet AlSi10Mg
Messrohre
Rostfreier Stahl 1.4301/304
Messrohrauskleidung
PFA (USP Class VI, FDA 21 CFR 177.1550, 3A)
Prozessanschlüsse
• Rostfreier Stahl 1.4404/316L
• PVDF
• Klebemuffe aus PVC
Auflistung aller erhältlichen Prozessanschlüsse (® ä 118)
Elektroden
• Standard: 1.4435/316L
• Optional: Alloy C-22, Tantal, Platin
Druckstufe Innendurchmesser Prozessanschluss
EN (DIN)
[bar]
PN 16/40
PN 16/40
PN 16/40
PN 16/40
PN 16/40
PN 16/40
Zündschutzart
• Nicht-Ex
• Ex ia
• Ex ic
• Ex nA
• Ex tb
Für Nicht-Ex und Ex
(außer für CSA Ex d/XP)
Für Nicht-Ex und Ex
Technische Daten
PFA
[mm] [in]
2,25 0,09
4,5 0,18
9,0 0,35
16,0 0,63
22,6 0,89
26,0 1,02
Werkstoff
Kunststoff
Messing vernickelt
Messing vernickelt
