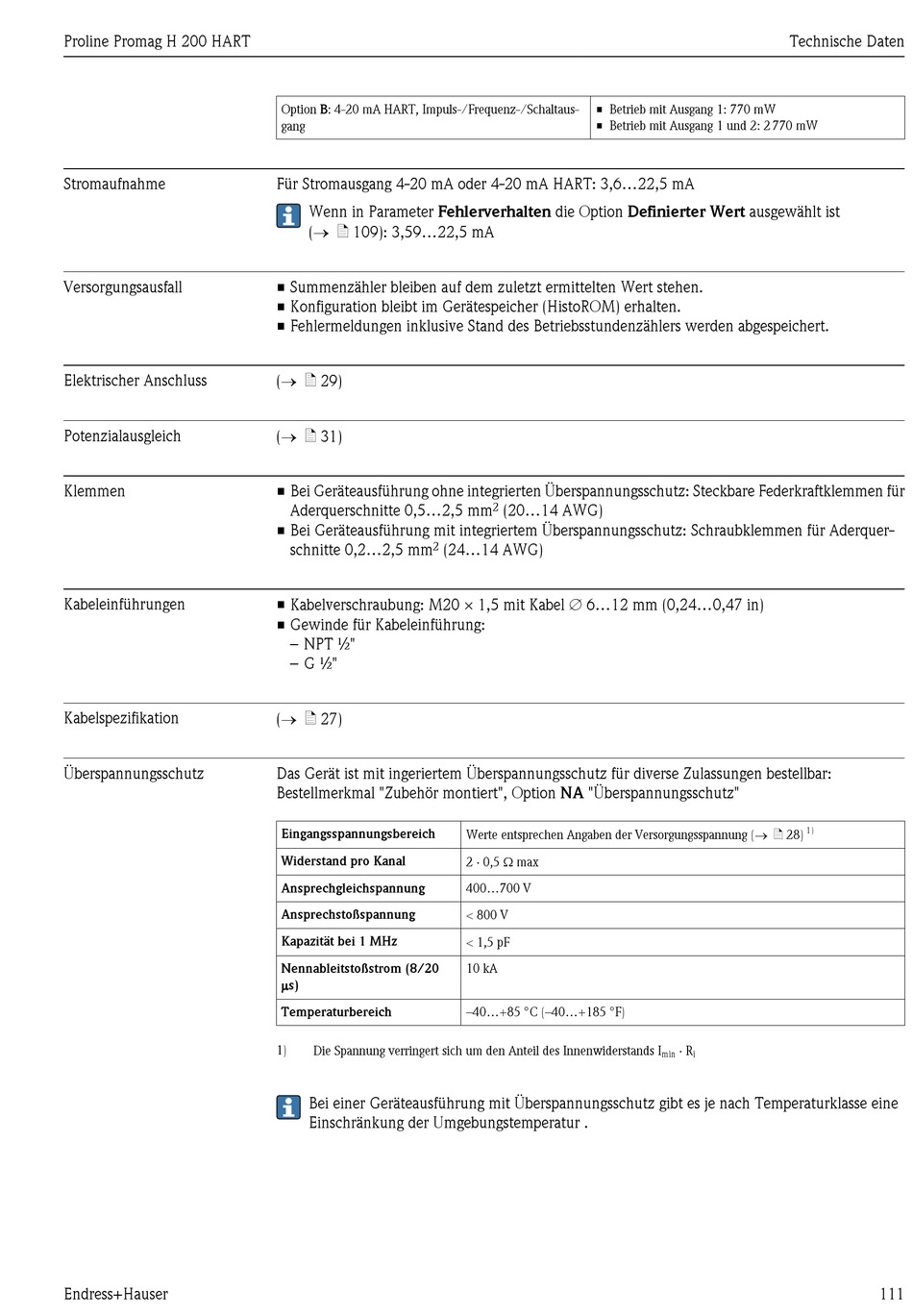

Endress+Hauser Proline Promag H 200 Betriebsanleitung Seite 111

Proline Promag H 200 HART
Stromaufnahme
Versorgungsausfall
Elektrischer Anschluss
Potenzialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
Überspannungsschutz
Endress+Hauser
Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltaus-
gang
Für Stromausgang 4-20 mA oder 4-20 mA HART: 3,6...22,5 mA
Wenn in Parameter Fehlerverhalten die Option Definierter Wert ausgewählt ist
(® ä 109): 3,59...22,5 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
(® ä 29)
(® ä 31)
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für
Aderquerschnitte 0,5...2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
schnitte 0,2...2,5 mm 2 (24...14 AWG)
• Kabelverschraubung: M20 × 1,5 mit Kabel Æ 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– NPT ½"
– G ½"
(® ä 27)
Das Gerät ist mit ingeriertem Überspannungsschutz für diverse Zulassungen bestellbar:
Bestellmerkmal "Zubehör montiert", Option NA "Überspannungsschutz"
Eingangsspannungsbereich
Widerstand pro Kanal
Ansprechgleichspannung
Ansprechstoßspannung
Kapazität bei 1 MHz
Nennableitstoßstrom (8/20
ms)
Temperaturbereich
1) Die Spannung verringert sich um den Anteil des Innenwiderstands I
Bei einer Geräteausführung mit Überspannungsschutz gibt es je nach Temperaturklasse eine
Einschränkung der Umgebungstemperatur .
• Betrieb mit Ausgang 1: 770 mW
• Betrieb mit Ausgang 1 und 2: 2 770 mW
2 (20...14 AWG)
Werte entsprechen Angaben der Versorgungsspannung (® ä 28)
2 × 0,5 W max
400...700 V
< 800 V
< 1,5 pF
10 kA
–40...+85 °C (–40...+185 °F)
Technische Daten
1)
× R
min i
111
