Montage
22
6.2.3

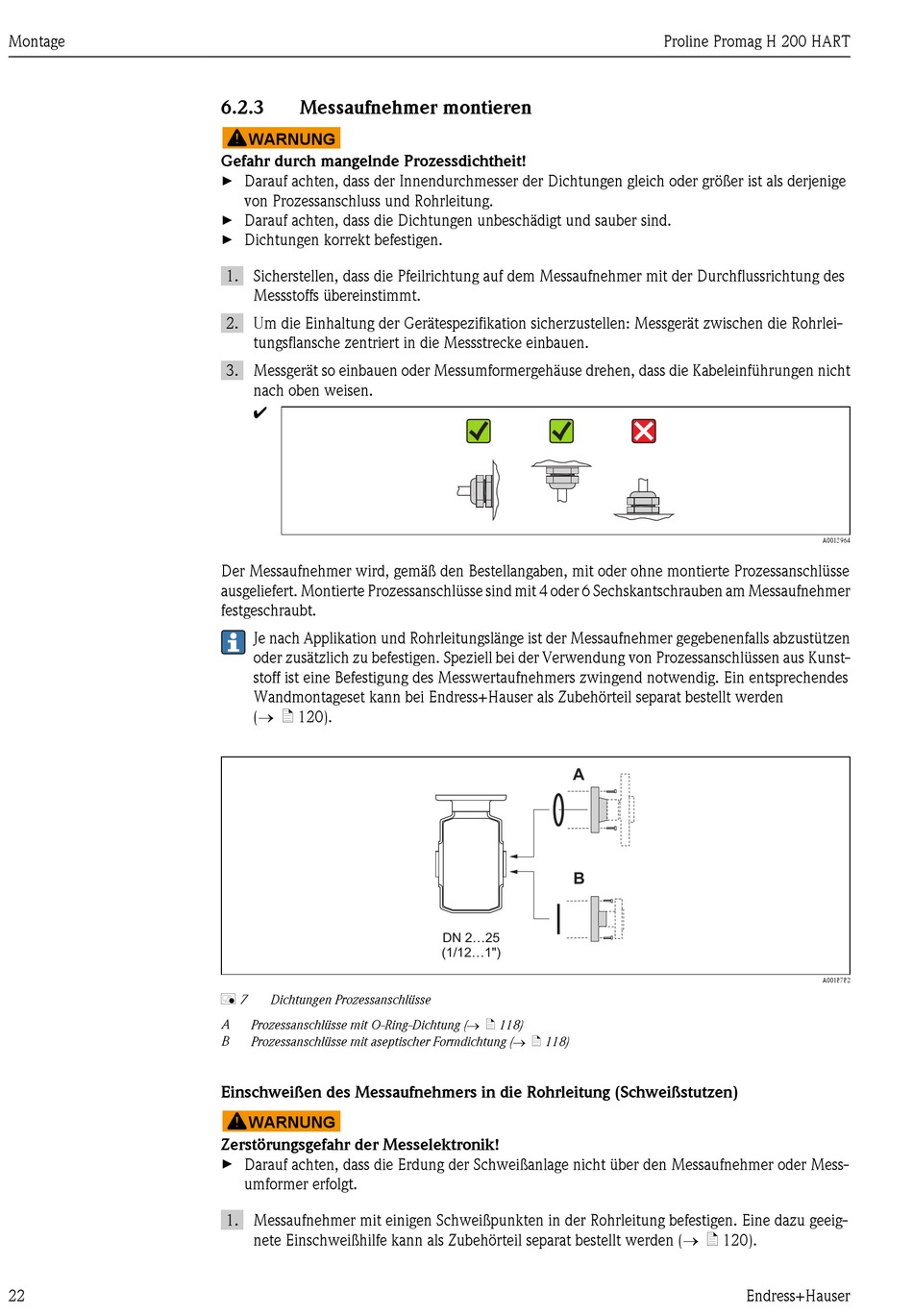

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige
►
von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
►
Dichtungen korrekt befestigen.
►
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung des
Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die Rohrlei-
tungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen nicht
nach oben weisen.
Ã
Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessanschlüsse
ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben am Messaufnehmer
festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen
oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen aus Kunst-
stoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes
Wandmontageset kann bei Endress+Hauser als Zubehörteil separat bestellt werden
(® ä 120).
å 7 Dichtungen Prozessanschlüsse
A Prozessanschlüsse mit O-Ring-Dichtung (® ä 118)
B
Prozessanschlüsse mit aseptischer Formdichtung (® ä 118)
Einschweißen des Messaufnehmers in die Rohrleitung (Schweißstutzen)
WARNUNG
Zerstörungsgefahr der Messelektronik!
Darauf achten, dass die Erdung der Schweißanlage nicht über den Messaufnehmer oder Mess-
►
umformer erfolgt.
1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine dazu geeig-
nete Einschweißhilfe kann als Zubehörteil separat bestellt werden (® ä 120).
A
B
DN 2...25
(1/12...1 ) "
Proline Promag H 200 HART
A0013964
A0018782
Endress+Hauser
