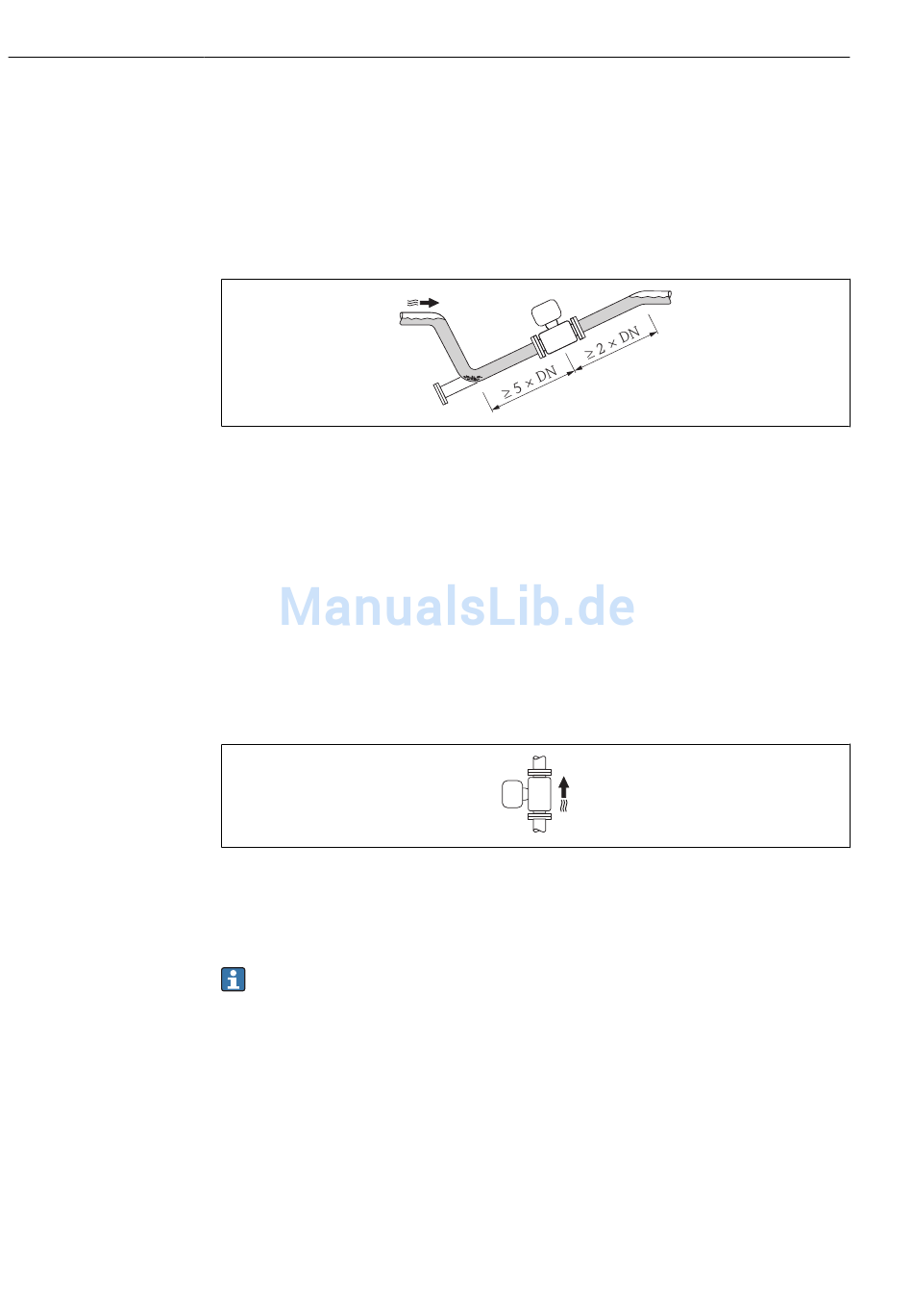

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoffüber-
wachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrleitungen zu
erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffansamm-
lungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende
Ablagerungen im Messrohr vermieden werden.
Zusätzlich bietet das Messgerät die Funktion der Messstoffüberwachung zur Erkennung teilgefüllter
Messrohre bei ausgasenden Messstoffen oder schwankendem Prozessdruck.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüber-
wachung.
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der
beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
Die Messstoffüberwachung bei horizontaler Einbaulage funktioniert nur, wenn das Messum-
formergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoff-
überwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
