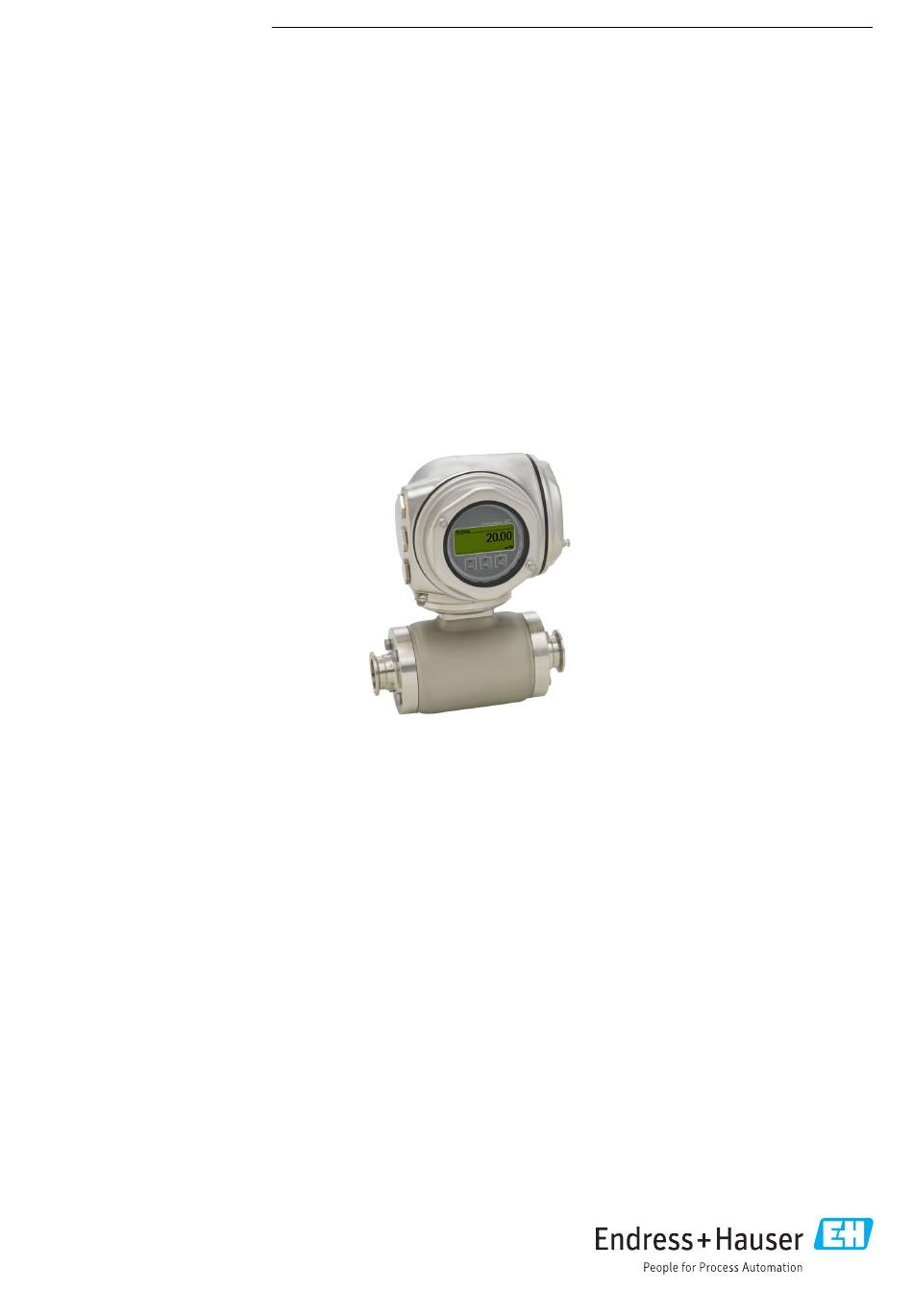

Seite 1 Products Solutions Services TI01223D/06/DE/05.18 71412581 2018-11-01 Technische Information Proline Promag H 300 Magnetisch-induktives Durchflussmessgerät Der Spezialist für hygienische Anwendungen mit kompaktem, zugangsoptimiertem Messumformer Anwendungsbereich Ihre Vorteile • Das bidirektionale Messprinzip ist praktisch unabhängig von • Flexibles Anschlusskonzept – zahlreiche hygienische Druck, Dichte, Temperatur und Viskosität...
Seite 2: Inhaltsverzeichnis
Proline Promag H 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Stoßfestigkeit ....... 49 Mechanische Belastung .
Seite 3 Proline Promag H 300 Heartbeat Technology ......Reinigung ....... .
Seite 4: Hinweise Zum Dokument
Proline Promag H 300 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Schutzerde (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
Seite 5: Arbeitsweise Und Systemaufbau
Proline Promag H 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Arbeitsweise und Systemaufbau Messprinzip Gemäß dem Faraday’schen Induktionsgesetz wird in einem Leiter, der sich in einem Magnetfeld bewegt, eine Spannung induziert.
Seite 6: Messeinrichtung
Proline Promag H 300 Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Messumformer Promag 300 Gehäuseausführungen und Werkstoffe: • Messumformergehäuse – Alu, beschichtet: Aluminium, AlSi10Mg, beschichtet – Rostfrei, hygienisch: Rostfreier Stahl, 1.4404 •...
Seite 7: Gerätearchitektur
Proline Promag H 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Segmentkoppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1...
Seite 8 Proline Promag H 300 Zugriff mittels Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf der Hauptelekt- ronikplatine) deaktiviert werden. Bei aktivierten Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
Seite 9: Eingang
Proline Promag H 300 Zugriff via OPC-UA Das Anwendungspaket „OPC-UA-Server“ ist bei der Geräteausführung mit der Kommunikati- onsart HART verfügbar →  109. Mit dem Anwendungspaket „OPC-UA-Server“ kann das Gerät mit OPC-UA Clients kommunizieren. Der im Gerät integrierte OPC-UA-Server ist über die optional bestellbare WLAN-Schnittstelle via WLAN Access Point oder die Serviceschnittstelle (CDI- RJ45) via Ethernet-Netzwerk verfügbar.
Seite 10: Messdynamik
Proline Promag H 300 Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) [mm] [in] /min] /min] /min] 35 … 1 100 – 60 … 2 000 90 …...
Seite 11: Eingangssignal
• Messstofftemperatur zur Steigerung der Messgenauigkeit der elektrischen Leitfähigkeit (z.B. iTEMP) • Referenzdichte zur Berechnung des Normvolumenflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  112 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen.
Seite 12 Proline Promag H 300 Eingangssignalpegel • Low-Signal (tief): DC –3 … +5 V • High-Signal (hoch): DC 12 … 30 V Zuordenbare Funktionen • Aus • Die einzelnen Summenzähler separat zurücksetzen • Alle Summenzähler zurücksetzen • Messwertunterdrückung Endress+Hauser...
Seite 13: Ausgang
Proline Promag H 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die Tabelle ist vertikal (↓) zu lesen.
Seite 14: Ausgangssignal
Proline Promag H 300 Ausgangssignal Stromausgang HART Stromausgang 4…20 mA HART Strombereich Wahlweise einstellbar: 4…20 mA (aktiv/passiv)  Ex-i, passiv Leerlaufspannung DC 28,8 V (aktiv) Maximale Eingangsspan- DC 30 V (passiv) nung Bürde 250 … 700 Ω Auflösung 0,38 µA Dämpfung...
Seite 15 Proline Promag H 300 Modbus RS485 Physikalische Schnittstelle RS485 gemäß Standard EIA/TIA-485 Abschlusswiderstand Integriert, über DIP-Schalter aktivierbar Stromausgang 0/4…20 mA Stromausgang 0/4…20 mA Maximale Ausgangswerte 22,5 mA Strombereich Wahlweise einstellbar: • 4…20 mA (aktiv) • 0/4…20 mA (passiv)  Ex-i, passiv...
Seite 16 Proline Promag H 300 Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung Einstellbar: 0 … 999 s Impuls-Pausen-Verhältnis 1:1...
Seite 17: Ausfallsignal
Proline Promag H 300 Impuls-Pausen-Verhältnis 1:1 Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit • Korrigierte Leitfähigkeit • Temperatur • Elektroniktemperatur Relaisausgang Funktion Schaltausgang Ausführung Relaisausgang, galvanisch getrennt Schaltverhalten Wahlweise einstellbar: • NO (normaly open), Werkeinstellung •...
Seite 18 Proline Promag H 300 PROFIBUS PA Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) PROFIBUS DP Status- und Alarm- Diagnose gemäß PROFIBUS PA Profil 3.02 meldungen EtherNet/IP Gerätediagnose Gerätezustand auslesbar im Input Assembly PROFINET Gerätediagnose...
Seite 19 Proline Promag H 300 Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierter Wert (f 2 … 12 500 Hz) Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen •...
Seite 20: Ex-Anschlusswerte
Proline Promag H 300 Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature...
Seite 21: Schleichmengenunterdrückung
Proline Promag H 300 Eigensichere Werte Bestellmerkmal Ausgangstyp Eigensichere Werte "Ausgang; Eingang 1" "Ausgang; Eingang 1" 26 (+) 27 (–) Option CA Stromausgang 4…20 mA = 30 V HART Ex i = 100 mA = 1,25 W Option HA PROFIBUS PA Ex i...
Seite 22 Proline Promag H 300 PROFIBUS PA Hersteller-ID 0x11 Ident number 0x156C Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • www.endress.com • www.profibus.org Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes •...
Seite 23 Proline Promag H 300 Kompatibilität zum Bei einem Geräteaustausch unterstützt das Messgerät Promag 300 grundsätz- Vorgängermodell lich die Kompatibilität der zyklischen Daten zu den Vorgängermodellen. Eine Anpassung der Projektierung des PROFIBUS Netzwerks mit der Promag 300 GSD-Datei ist nicht notwendig.
Seite 24 Proline Promag H 300 PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed auto- mation", Version 2.3 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudraten Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 8 ms Polarität...
Seite 25 Proline Promag H 300 FOUNDATION Fieldbus Hersteller-ID 0x452B48 (hex) Ident number 0x103C (hex) Geräterevision DD-Revision Informationen und Dateien unter: • www.endress.com CFF-Revision • www.fieldbus.org Interoperability Test Kit (ITK) Revisionsstand 6.2.0 ITK Test Campaign Number Informationen: • www.endress.com • www.fieldbus.org Link-Master-fähig (LAS) Wählbar zwischen "Link Mas-...
Seite 26: Energieversorgung
Proline Promag H 300 Slave-Adressbereich 1 … 247 Broadcast-Adressbereich Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast-Messages Unterstützt von folgenden Funktionscodes: •...
Seite 27: Verfügbare Gerätestecker
Proline Promag H 300 PROFIBUS PA Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (B) 27 (A) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →  13.
Seite 28: Pinbelegung Gerätestecker
Proline Promag H 300 Bestellmerkmal "Eingang; Ausgang 1", Option GA "PROFIBUS PA" Bestellmerkmal Kabeleinführung/Anschluss →  31 "Elektrischer Anschluss" L, N, P, U Stecker M12 × 1 – Bestellmerkmal "Eingang; Ausgang 1", Option RA "PROFINET" Bestellmerkmal Kabeleinführung/Anschluss →  31 "Elektrischer Anschluss"...
Seite 29: Versorgungsspannung
Proline Promag H 300 PROFIBUS PA – nicht belegt PROFINET Belegung TD + RD + TD – RD – Codierung Stecker/Buchse A0032047 Buchse  Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q •...
Seite 30: Leistungsaufnahme
Proline Promag H 300 Bestellmerkmal Klemmenspannung Frequenzbereich "Energieversorgung" DC 24 V ±20% – Option I AC 100 … 240 V –15…+10% 50/60 Hz, ±4 Hz Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Einschaltstrom Max. 36 A (nach NAMUR Empfehlung NE21) Stromaufnahme Messumformer •...
Seite 31: Elektrischer Anschluss
Proline Promag H 300 Elektrischer Anschluss Anschluss Messumformer • Klemmenbelegung →  26 • Verfügbare Gerätestecker →  27 A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und...
Seite 32: Anschlussbeispiele
Proline Promag H 300 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  110. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 33 Proline Promag H 300 4...20 mA A0028762  3 Anschlussbeispiel für Stromausgang 4…20 mA HART (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Spannungsversorgung Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten →  41 Analoges Anzeigeinstrument: Maximale Bürde beachten →  14...
Seite 34 Proline Promag H 300 PROFIBUS PA A0028768  5 Anschlussbeispiel für PROFIBUS PA Automatisierungssystem (z.B. SPS) Segmentkoppler PROFIBUS PA Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter PROFIBUS DP A0028765 ...
Seite 35 Proline Promag H 300 EtherNet/IP A0028767  7 Anschlussbeispiel für EtherNet/IP Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer EtherNet/IP: DLR (Device Level Ring) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  42 Verbindungskabel zwischen den beiden Messumformern Messumformer...
Seite 36 Proline Promag H 300 PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  42 Verbindungskabel zwischen den beiden Messumformern Messumformer FOUNDATION Fieldbus A0028768  9 Anschlussbeispiel für FOUNDATION Fieldbus Automatisierungssystem (z.B. SPS) Power Conditioner (FOUNDATION Fieldbus) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen;...
Seite 37 Proline Promag H 300 Modbus RS485 A0028765  10 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel- spezifikation beachten Verteilerbox Messumformer Stromausgang 4-20 mA 4...20 mA...
Seite 38 Proline Promag H 300 Impuls-/Frequenzausgang 12345 A0028761  13 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  15 Schaltausgang A0028760  14 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  15...
Seite 39 Proline Promag H 300 A0029279  16 Anschlussbeispiel für Doppelimpulsausgang (passiv) Automatisierungssystem mit Doppelimpulseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  16 Doppelimpulsausgang Doppelimpulsausgang (Slave), phasenverschoben Relaisausgang A0028760  17 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →...
Seite 40: Potenzialausgleich
Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Achten Sie bei der Bestellung darauf, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansons- ten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden! •...
Seite 41: Klemmen
Proline Promag H 300 Potenzialausgleich über zusätzlichen Erdungsring A0028971 Sechskantschrauben Prozessanschluss O-Ring-Dichtungen Kunststoffscheibe (Platzhalter) bzw. Erdungsring Messaufnehmer Potenzialausgleich über Erdungselektroden am Prozessanschluss A0028972 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Klemmen Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet. Leiterquerschnitt 0,2 … 2,5 mm (24 …...
Seite 42 Proline Promag H 300 Energieversorgungskabel Normales Installationskabel ausreichend. Signalkabel Stromausgang 4…20 mA HART Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten. PROFIBUS PA Verdrilltes, abgeschirmtes Zweiaderkabel. Empfohlen wird Kabeltyp A . Für weitere Hinweise zur Planung und Installation von PROFIBUS Netzwerken: •...
Seite 43 Proline Promag H 300 Modbus RS485 Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über- tragungsraten eingesetzt werden können. Empfohlen wird Kabeltyp A. Kabeltyp Wellenwiderstand 135 … 165 Ω bei einer Messfrequenz von 3 … 20 MHz Kabelkapazität...
Seite 44: Leistungsmerkmale
Proline Promag H 300 Kabellänge bei Einsatz im: • Nicht explosionsgefährdetem Bereich Querschnitt • Explosionsgefährdetem Bereich: Zone 2; Class I, Division 2 • Explosionsgefährdetem Bereich: Zone 1; Class I, Division 1 1,00 mm (17 AWG) 240 m (800 ft) 1,50 mm...
Seite 45: Wiederholbarkeit
Proline Promag H 300 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  20 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf.
Seite 46: Montage
Proline Promag H 300 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen oder Ähnliches erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Montageort A0029343 Den Einbau des Messaufnehmers in eine Steigleitung bevorzugen. Dabei auf einen ausreichenden Abstand zum nächsten Rohrbogen achten: h ≥ 2 × DN Bei Fallleitung Bei Fallleitungen mit einer Länge h ≥...
Seite 47: Ein- Und Auslaufstrecken
Proline Promag H 300 Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- mer oben A0015589 2) 3) Horizontale Einbaulage Messumfor- mer unten A0015590 Horizontale Einbaulage Messumfor- mer seitlich A0015592 Anwendungen mit tiefen Prozesstemperaturen können die Umgebungstemperatur senken. Um die mini- male Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Seite 48: Anpassungsstücke
• Messgerät an einer schattigen Stelle montieren. • Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. • Starke Bewitterung vermeiden. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  110. Lagerungstemperatur Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumformer und Messaufnehmer →  48.
Seite 49: Schutzart
Proline Promag H 300 • Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direkter Sonneneinstrahlung aussetzen. • Lagerplatz wählen, an dem eine Betauung des Messgeräts ausgeschlossen ist, da ein Pilz- oder Bakterienbefall die Auskleidung beschädigen kann. • Wenn Schutzkappen oder Schutzscheiben montiert sind: Diese vor der Montage des Messgeräts nie entfernen.
Seite 50: Leitfähigkeit
Proline Promag H 300 [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 Umgebungstemperatur Messstofftemperatur Leitfähigkeit ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen. Bei sehr niedrigen Leitfähigkeiten ist eine stärkere Fil- terdämpfung notwendig. Druck-Temperatur-Kurven Die nachfolgenden Diagramme enthalten Werkstoffbelastungskurven (Referenzkurven) für verschie- dene Prozessanschlüsse in Bezug auf die Messstofftemperatur.
Seite 51 Proline Promag H 300 Prozessanschluss: Flansch nach EN 1092-1 (DIN 2501), Klebemuffe [psi] [bar] PN 40 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028928-DE  23 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] PN 16 -60 -40 -20 0 20 40 60 80 100120140160180 [°C]...
Seite 52 Proline Promag H 300 Prozessanschluss: Flansch nach ASME B16.5 [psi] [bar] Cl 150 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028936-DE  26 Werkstoff Prozessanschluss: Rostfreier Stahl, 1.4404 (F316L) [psi] [bar] Cl 150 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F]...
Seite 53 Proline Promag H 300 [psi] [bar] -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F] A0028939-DE  29 Werkstoff Prozessanschluss: PVDF Prozessanschlüsse mit aseptischer Formdichtung, DN 2…25 (1/12…1") Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850), ASME BPE, ISO 2037; Clamp nach ISO 2852, DIN 32676;...
Seite 54 Proline Promag H 300 Prozessanschluss: Schweißstutzen nach EN 10357 (DIN 11850); Verschraubung nach SC DIN 11851 [psi] [bar] PN 40: DN 40 (1 ½") PN 25: DN 50...100 (2...4") PN 16: DN 125...150 (5...6") -40 -20 0 20 40 60 80 100 180 [°C]...
Seite 55 Proline Promag H 300 Prozessanschluss: Schweißstutzen nach ISO 2037 [psi] [bar] PN 40: DN 40 (1 ½") PN 25: DN 50...100 (2...4") PN 16: DN 125...150 (5...6") -40 -20 0 20 40 60 80 100 180 [°C] 360 [°F] A0028941-DE ...
Seite 56: Unterdruckfestigkeit
Proline Promag H 300 Prozessanschluss: Flansch nach DIN 11864-2 [psi] [bar] PN 25 DN 40 1 ½") PN 16 DN 50...100 2...4") PN 10 DN 125...150 5...6") -40 -20 0 20 40 60 80 100 180 [°C] 360 [°F] A0028945-DE ...
Seite 57: Systemdruck
Proline Promag H 300 [psi] [mbar] DN50 DN65 (2") (2½") DN80 (3") [m /h] ³ 20 30 40 50 60 70 80 90 100 110 120 [gal/min] A0032667-DE  37 Druckverlust DN 50…80 (2…3") bei Bestellmerkmal "Bauart", Option C "Einbaulänge kurz ISO/DVGW bis DN300, ohne Ein-/Auslaufstrecken, Messrohr eingeschnürt"...
Seite 58: Vibrationen
Proline Promag H 300 Um die Gefahr eines Unterdrucks zu vermeiden und somit mögliche Schäden an der Messrohraus- kleidung, Messaufnehmer nicht auf der ansaugenden Seite von Pumpen einbauen. Zusätzlich beim Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen: Pulsationsdämp- fer einsetzen. • Angaben zur Unterdruckfestigkeit der Messrohrauskleidung →  56 •...
Seite 59 Proline Promag H 300 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 34,8 47,5 60,2 72,9 97,4 120,0 146,9 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Version ohne Vor-Ort-Anzeige: Werte – 30 mm Gesamte Einbaulänge ist abhängig von den Prozessanschlüssen.→...
Seite 60 Proline Promag H 300 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 97,4 120,0 146,9 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Version ohne Vor-Ort-Anzeige: Werte – 30 mm Gesamte Einbaulänge ist abhängig von den Prozessanschlüssen.→  61 Flanschanschluss Messaufnehmer E –...
Seite 61 Proline Promag H 300 Z–Z A0005528  41 Frontansicht ohne Prozessanschlüsse 90° ±0.5° 60° ±0.5° [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Gewindelöcher 99,7 85,8 71,0 48,3 34,8 – 112,7 98,8 83,5 60,3 47,5 – 127,7 114,8 100,0...
Seite 62 Proline Promag H 300 Flansch DIN 11864-2, Aseptik-Nutflansch, Form A 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DES Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 13 × 1,5 (DN 10) 4 × ⌀9 19 ×...
Seite 63 Proline Promag H 300 Flansch nach EN 1092-1 (DIN 2501), Form B: PN 40 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option D5S [mm] [mm] [mm] [mm] [mm] [mm] [mm] 4 × ⌀14 28,5 198,4 Oberflächenrauhigkeit: R ≤ 1,6 µm DN 2 … 8 standardmäßig mit DN 15 Flanschen Flansch nach ASME B16.5: Class 150...
Seite 64 Proline Promag H 300 Losflansch nach EN 1092-1 (DIN 2501): PN 16 PVDF Bestellmerkmal "Prozessanschluss", Option D3P [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 4 x ⌀14 14,5 17,3 4 x ⌀14 14,5 17,3 4 x ⌀14...
Seite 65: Schweißstutzen
Proline Promag H 300 Losflansch nach JIS B2220: 10K PVDF Bestellmerkmal "Prozessanschluss", Option N3P [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 4 × ⌀ 15,7 35,1 4 × ⌀ 15,7 35,1 4 × ⌀ 15,7 50,8 Oberflächenrauhigkeit: R...
Seite 66 Proline Promag H 300 Schweißstutzen nach EN 10357 (DIN 11850) 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DAS Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm] [mm] [mm] 104 × 2 129 × 2 154 × 2 Oberflächenrauhigkeit: R ≤ 0,8 µm, optional ≤ 0,38 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
Seite 67 Proline Promag H 300 Schweißstutzen mit O-Ring-Dichtung A0027510 Schweißstutzen nach ODT/SMS 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option A2S Passend zu Rohrleitung ODT/SMS [mm] [mm] [mm] [mm] [mm] 2 … 8 13,5 × 2,30 13,5 126,6 21,3 × 2,65 21,3 126,6 33,7 × 3,25...
Seite 68 Proline Promag H 300 Klemmverbindungen Klemmverbindungen mit aseptischer Formdichtung A0015625 Clamp nach DIN 32676 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DBS Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm] [mm] [mm] 2 … 8 14 × 2 (DN 10) 20 ×...
Seite 69 Proline Promag H 300 Clamp nach ISO 2852, Fig. 2 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option IBS Passend zu Rohrleitung ISO 2037 [mm] [mm] [mm] [mm] [mm] 24,5 × 1,65 50,5 22,6 174,6 38 × 1,6 50,5 35,6 51 × 1,6 48,6 63,5 ×...
Seite 70 Proline Promag H 300 Verschraubung DIN 11864-1, Aseptik-Gewindestutzen, Form A 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DDS Passend zu Rohrleitung EN 10357 (DIN 11850) [mm] [mm] [mm/in] [mm] [mm] 2 … 8 Rohr 13 × 1,5 (DN 10) Rd 28 × ¹⁄₈...
Seite 71 Proline Promag H 300 Gewindestutzen mit O-Ring-Dichtung A0027509 Außengewinde nach ISO 228/DIN 2999 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option I2S Passend zu Innengewinde [mm] ISO 228/DIN 2999 [mm/in] [mm] [mm] [in] 2 … 8 R ³⁄₈ R 10,1 × ³⁄₈ R ¹⁄₂...
Seite 72 Proline Promag H 300 Schlauchadapter 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Optionen O1S, O2S, O3S Passend zu Innendurchmesser [mm] [mm] [mm] [mm] 2 … 8 12,6 Oberflächenrauhigkeit: R ≤ 1,6 µm Klebemuffen Klebemuffen mit O-Ring-Dichtung A0036663 Klebemuffe Bestellmerkmal "Prozessanschluss", Optionen O1V, O2V...
Seite 73 Proline Promag H 300 Montagesets Wandmontageset A0005537 Ø D [mm] [mm] [mm] [mm] [mm] [mm] Zubehör Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 Endress+Hauser...
Seite 74 Proline Promag H 300 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  43 Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet. Externe WLAN-Antenne am Gerät montiert 105 (4.1)
Seite 75 Proline Promag H 300 70 (2.8) A0033597  45 Maßeinheit mm (in) Distanzstück A0017294 Bestellcode: DK5HB-**** [mm] [mm] [mm] [mm] [mm] 72,9 140,7 97,4 166,7 Bestellbare Klemmverbindungen mit aseptischer Formdichtung A0015625 Endress+Hauser...
Seite 76 Proline Promag H 300 Tri-Clamp 1.4404 (316L) Bestellcode: DKH**-HF** Passend zu Rohrleitung nach ASME BPE (Reduktion) [mm] [mm] [mm] [mm] [mm] Rohr ODT 1 50,4 22,1 Oberflächenrauhigkeit: R ≤ 0,8 µm, optional ≤ 0,38 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
Seite 77: Abmessungen In Us-Einheiten
Proline Promag H 300 Erdungsringe A0017673 Für Losflansch aus PVDF und Klebemuffe aus PVC 1.4435 (316L), Alloy C22, Tantal Bestellcode: DK5HR-**** [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 17,6 33,9 24,6 33,9 34,6 43,9 Abmessungen in Kompaktausführung...
Seite 78 Proline Promag H 300 [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] 1 ½ 6,65 2,68 3,98 2,13 9,41 11,5 7,87 2,32 5,55 1,37 5,51 4,21 6,65 2,68 3,98 2,36 9,69 12,1 7,87 2,32 5,55...
Seite 79 Proline Promag H 300 Flanschanschluss Messaufnehmer E – E – A0017657  46 Frontansicht ohne Prozessanschlüsse [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [mm] 1/12 2,44 1,64 1,34 0,35 0,94 1,65 1,69 0,33 0,24 0,16 5/32...
Seite 80 Proline Promag H 300 90° ±0.5° 60° ±0.5° [in] [in] [in] [in] [in] [in] [mm] [in] [in] Gewindelöcher 7,82 7,54 6,73 5,50 4,72 0,59 0,79 – 8,93 8,64 7,87 6,63 5,78 0,59 0,79 – Flanschanschlüsse Flansche mit O-Ring-Dichtung A0015621 Flansch nach ASME B16.5: Class 150 1.4404 (316L)
Seite 81 Proline Promag H 300 Losflansch nach ASME B16.5: Class 150 PVDF Bestellmerkmal "Prozessanschluss", Option A1P [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ 3,74 2,36 4 × ⌀ 0,62 0,59 1,38 0,63 7,87 ½ 3,74 2,36 4 × ⌀ 0,62...
Seite 82 Proline Promag H 300 Schweißstutzen nach ISO 2037 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option IAS Passend zu Rohrleitung ISO 2037 [in] [in] [in] [in] [in] 6,63 × 0,10 6,63 6,42 15,00 Oberflächenrauhigkeit: R ≤ 31,5 µin, optional ≤ 15 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
Seite 83 Proline Promag H 300 Klemmverbindungen Klemmverbindungen mit aseptischer Formdichtung A0015625 Tri-Clamp 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option FAS Passend zu Rohrleitung nach ASME BPE [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ ½ 0,37 5,63 ½ ¾ 0,62 5,63 0,87 5,63 1 ½...
Seite 84 Proline Promag H 300 Verschraubungen Gewindestutzen mit aseptischer Formdichtung A0027509 Verschraubung SC DIN 11851, Gewindestutzen 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option DCS Passend zu Rohrleitung EN 10357 (DIN 11850) [in] [in] [in] [in] [in] ½ Rohr ODT ¾ Rd 0,05 × 0,13...
Seite 85 Proline Promag H 300 Verschraubung SMS 1145, Gewindestutzen 1.4404 (316L) Bestellmerkmal "Prozessanschluss", Option SAS Passend zu Rohrleitung ODT [in] [in] SMS 1145 [in] [in] [in] [in] 3,00 × 0,06 3,00 Rd 3,86 × ¹⁄₆ 2,86 10,90 4,00 × 0,08 4,00 Rd 5,20 ×...
Seite 86: Wandmontageset
Proline Promag H 300 Klebemuffen Klebemuffen mit O-Ring-Dichtung A0036663 Klebemuffe Bestellmerkmal "Prozessanschluss", Optionen O1V, O2V Passend zu [in] Rohr [in] [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ ½ 2,44 1,52 0,71 0,85 6,42 Oberflächenrauhigkeit: R ≤ 63 µin Die erforderlichen Erdungsringe sind als Zubehör bestellbar (Bestellcode: DK5HR-****).
Seite 87 Proline Promag H 300 Zubehör Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553 Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921  48 Maßeinheit mm (in) Externe WLAN-Antenne Die externe WLAN-Antenne ist nicht für den Einsatz in hygienischen Anwendungen geeignet.
Seite 88 Proline Promag H 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  50 Maßeinheit mm (in) Distanzstück A0017294 Bestellcode: DK5HB-**** [in] [in] [in]...
Seite 89 Proline Promag H 300 Tri-Clamp 1.4404 (316L) Bestellcode: DKH**-HF** Passend zu Rohrleitung nach ASME BPE (Reduktion) [in] [in] [in] [in] [in] ½ Rohr ODT 1 0,87 5,63 Oberflächenrauhigkeit: R ≤ 31,5 µin, optional ≤ 15 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Prozessanschluss (B) beachten.
Seite 90: Gewicht
Proline Promag H 300 Erdungsringe A0017673 Für Losflansch aus PVDF und Klebemuffe aus PVC 1.4435 (316L), Alloy C22, Tantal Bestellcode: DK5HR-**** [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ 0,35 0,87 0,69 1,33 0,02 0,14...
Seite 91: Messrohrspezifikation
Proline Promag H 300 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] 1/12 PN 16/40 2,25 0,09 5/32 PN 16/40 0,18 5/16 PN 16/40 0,35 ½ PN 16/40 16,0 0,63 – PN 16/40 22,6 0,89 –...
Seite 92 Proline Promag H 300 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Kabelverschraubung M20 × 1,5 Kunststoff/Messing vernickelt Adapter für Kabeleinführung mit Innengewinde G ½" Messing vernickelt Adapter für Kabeleinführung mit Innengewinde NPT ½"...
Seite 93: Elektrodenbestückung
Proline Promag H 300 Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Erdungsringe • Standard: 1.4435 (316L) • Optional: Alloy C22, Tantal Wandmontageset Rostfreier Stahl, 1.4301 (304)
Seite 94: Sprachen
Proline Promag H 300 Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver oder SmartBlue App →  112 • WLAN-Zugriff auf das Gerät mittels mobilem Handbediengerät, Tablet oder Smartphone Sicherheit im Betrieb •...
Seite 95: Fernbedienung
Proline Promag H 300 Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  110. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäuseausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 96 Proline Promag H 300 A0028747  55 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Com- munication TCP/IP"...
Seite 97 Proline Promag H 300 A0028837  57 Möglichkeiten der Fernbedienung via FOUNDATION Fieldbus Netzwerk Automatisierungssystem Computer mit FOUNDATION Fieldbus Netzwerkkarte Industrienetzwerk High Speed Ethernet FF-HSE Netzwerk Segmentkoppler FF-HSE/FF-H1 FOUNDATION Fieldbus FF-H1 Netzwerk Versorgung FF-H1 Netzwerk T-Verteiler Messgerät Via PROFIBUS DP Netzwerk Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit PROFIBUS DP verfügbar.
Seite 98 Proline Promag H 300 A0028838  59 Möglichkeiten der Fernbedienung via PROFIBUS PA Netzwerk Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Segmentkoppler PROFIBUS DP/PA PROFIBUS PA Netzwerk T-Verteiler Messgerät Via Modbus-RS485-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit Modbus-RS485-Ausgang verfüg- bar.
Seite 99 Proline Promag H 300 Sterntopologie A0032078  61 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
Seite 100 Proline Promag H 300 Sterntopologie A0026545  63 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Sterntopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 101: Serviceschnittstelle
Proline Promag H 300 Serviceschnittstelle Via Serviceschnittstelle (CDI-RJ45) Um eine Konfiguration des Geräts vor Ort durchzuführen kann eine Punkt zu Punkt Verbindung auf- gebaut werden. Der Anschluss erfolgt bei geöffnetem Gehäuse direkt über die Serviceschnittstelle (CDI-RJ45) des Geräts. Optional ist ein Adapter für RJ45 auf M12 Stecker erhältlich: Bestellmerkmal "Zubehör", Option NB: "Adapter RJ45 M12 (Serviceschnittstelle)"...
Seite 102: Netzwerk Integration
Proline Promag H 300 Funktion WLAN: IEEE 802.11 b/g (2,4 GHz) • Access Point mit DHCP Server (Werkeinstellung) • Netzwerk Verschlüsselung WPA2-PSK AES-128 (gemäß IEEE 802.11i) Einstellbare WLAN Kanäle 1 bis 11 Schutzart IP67 Verfügbare Antennen • Interne Antenne • Externe Antenne (optional) Bei schlechten Sende-/Empfangsbedingungen am Montageort.
Seite 103: Unterstützte Bedientools
Proline Promag H 300 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unter- schiedlichen Bediengeräten und via verschiedene Schnittstellen erfolgen. Unterstützte Bedien- Bediengerät...
Seite 104: Historom Datenmanagement
Proline Promag H 300 – Flashen der Firmware-Version für z.B. Upgrade der Geräte-Firmware – Download Treiber für Systemintegration – Darstellung von bis zu 1000 gespeicherten Messwerten (Nur verfügbar mit dem Anwendungspa- kets Extended HistoROM →  109) Sonderdokumentation Webserver →  114 HistoROM Das Messgerät verfügt über ein HistoROM Datenmanagement.
Seite 105: Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- C-Tick Zeichen tions and Media Authority (ACMA)".
Seite 106: Lebensmitteltauglichkeit
Proline Promag H 300 Ex tb Kategorie Zündschutzart II2D Ex tb IIIC Txxx Db Ex ec Kategorie Zündschutzart II3G Ex ec ic IIC T5…T1 Gc cCSAus Aktuell sind die folgenden Ex-Ausführungen lieferbar: IS (Ex i) und XP (Ex d) Class I, II, III Division 1 Groups A-G...
Seite 107: Zertifizierung Foundation Fieldbus
• Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte mit dieser Kennzeichnung (mit PED) sind geeignet für folgende Messstoffarten: Fluide der Gruppe 1 und 2 mit einem Dampfdruck von größer oder kleiner gleich 0,5 bar (7,3 psi)
Seite 108: Externe Normen Und Richtlinien
• EN 301489 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM). Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> "Corporate" klicken -> Land wählen -> "Products" klicken -> Produkt mit Hilfe der Filter und Suchmaske aus- wählen -> Produktseite öffnen -> Die Schaltfläche "Konfiguration" rechts vom Produktbild öffnet den Produktkonfigurator.
Seite 109: Diagnosefunktionalitäten
Sonderdokumentation zum Anwendungspaket „OPC-UA-Server“ →  114. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.
Seite 110: Gerätespezifisches Zubehör
Proline Promag H 300 Gerätespezifisches Zubehör Zum Messumformer Zubehör Beschreibung Messumformer Messumformer für den Austausch oder für die Lagerhaltung. Über den Bestellcode Proline 300 können folgende Spezifikationen angegeben werden: • Zulassungen • Ausgang • Eingang • Anzeige/Bedienung • Gehäuse • Software ...
Seite 111: Kommunikationsspezifisches Zubehör
Proline Promag H 300 Distanzstück Bei einem Austausch eines Messaufnehmers DN 80/100 in einer bestehenden Installation ist ein Distanzstück notwendig, wenn der neue Messaufnehmer kürzer ist. Einschweißhilfe Schweißstutzen als Prozessanschluss: Einschweißhilfe für den Einbau in die Rohr- leitung. Erdungsringe Werden dazu verwendet, den Messstoff in ausgekleideten Messrohren zu erden, um eine einwandfreie Messung zu gewährleisten.
Seite 112: Servicespezifisches Zubehör
Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild ein- geben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixc- ode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 113: Geräteabhängige Zusatzdokumentation
Proline Promag H 300 Kurzanleitung zum Messumformer Dokumentationscode FOUNDATION Messgerät HART Fieldbus PROFIBUS PA PROFIBUS DP Modbus RS485 EtherNet/IP PROFINET Proline 300 KA01308D KA01294D KA01405D KA01385D KA01310D KA01338D KA01340D Betriebsanleitung Messgerät Dokumentationscode HART FOUNDATION PROFIBUS PA PROFIBUS DP Modbus RS485...
Seite 114: Eingetragene Marken
Proline Promag H 300 Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Handbuch zur Funktionalen Sicherheit SD01740D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310 SD01793D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D OPC-UA-Server SD02043D Diese Sonderdokumentation ist nur bei Geräteausführungen mit HART-Ausgang verfügbar.
