• Je nach Bestelloption werden bei Prozessanschlüssen anstelle von Erdungsringen entspre-
chende Kunststoffscheiben eingesetzt. Diese Kunststoffscheiben dienen nur als "Platzhalter"
und besitzen keinerlei Potenzialausgleichsfunktion. Sie übernehmen zudem eine entschei-
dende Dichtungsfunktion an der Schnittstelle Messaufnehmer/Prozessanschluss. Bei Pro-
zessanschlüssen ohne metallische Erdungsringe dürfen diese Kunststoffscheiben/
Dichtungen deshalb nicht entfernt werden oder diese sind immer zu montieren!
• Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden
(® ä 120). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elek-
trodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektroche-
mische Korrosion zerstört werden!
Werkstoffangaben (® ä 117).
• Erdungsringe, inkl. Dichtungen, werden innerhalb der Prozessanschlüsse montiert. Die Ein-
baulänge wird dadurch nicht beeinflusst.

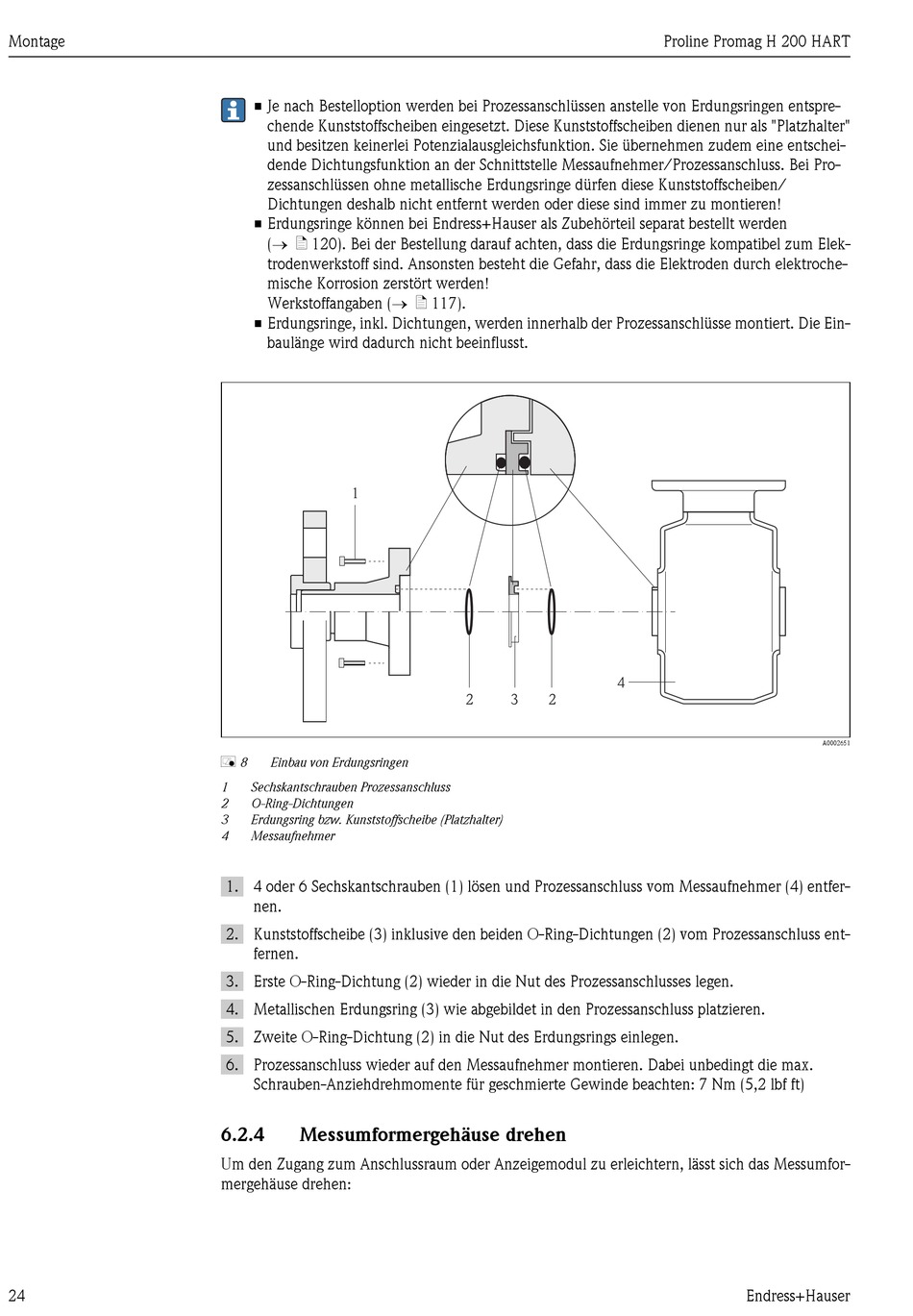

1
å 8 Einbau von Erdungsringen
1 Sechskantschrauben Prozessanschluss
2 O-Ring-Dichtungen
3 Erdungsring bzw. Kunststoffscheibe (Platzhalter)
4 Messaufnehmer
1. 4 oder 6 Sechskantschrauben (1) lösen und Prozessanschluss vom Messaufnehmer (4) entfer-
nen.
2. Kunststoffscheibe (3) inklusive den beiden O-Ring-Dichtungen (2) vom Prozessanschluss ent-
fernen.
3. Erste O-Ring-Dichtung (2) wieder in die Nut des Prozessanschlusses legen.
4. Metallischen Erdungsring (3) wie abgebildet in den Prozessanschluss platzieren.
5. Zweite O-Ring-Dichtung (2) in die Nut des Erdungsrings einlegen.
6. Prozessanschluss wieder auf den Messaufnehmer montieren. Dabei unbedingt die max.
Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten: 7 Nm (5,2 lbf ft)
6.2.4 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das Messumfor-
mergehäuse drehen:
