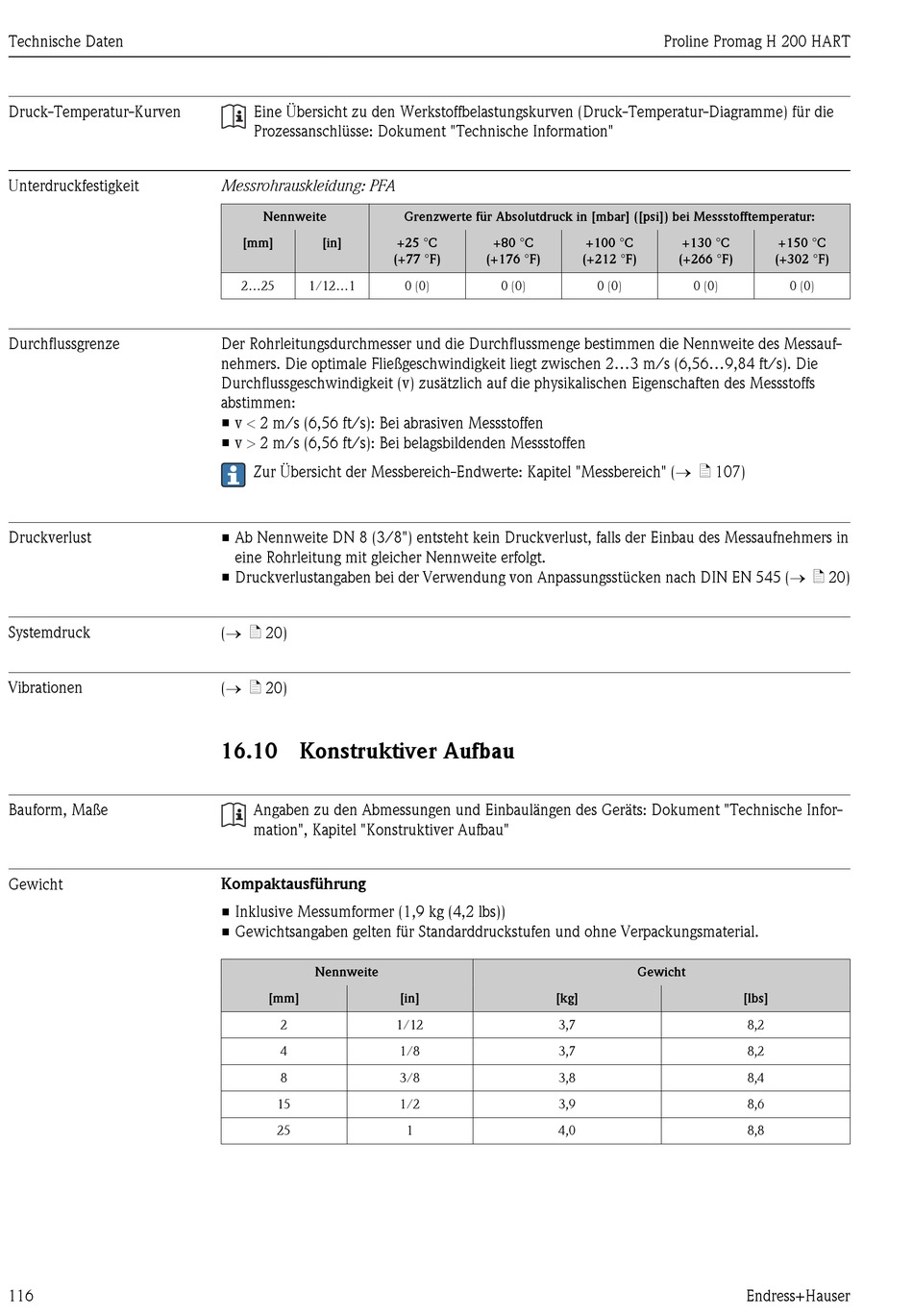

16.10 Konstruktiver Aufbau; Kompaktausführung - Endress+Hauser Proline Promag H 200 Betriebsanleitung

Technische Daten
Druck-Temperatur-Kurven
Unterdruckfestigkeit
Durchflussgrenze
Druckverlust
Systemdruck
Vibrationen
Bauform, Maße
Gewicht
116
Eine Übersicht zu den Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die
Prozessanschlüsse: Dokument "Technische Information"
Messrohrauskleidung: PFA
Nennweite
[mm] [in]
2...25 1/12...1
Der Rohrleitungsdurchmesser und die Durchflussmenge bestimmen die Nennweite des Messauf-
nehmers. Die optimale Fließgeschwindigkeit liegt zwischen 2...3 m/s (6,56...9,84 ft/s). Die
Durchflussgeschwindigkeit (v) zusätzlich auf die physikalischen Eigenschaften des Messstoffs
abstimmen:
• v < 2 m/s (6,56 ft/s): Bei abrasiven Messstoffen
• v > 2 m/s (6,56 ft/s): Bei belagsbildenden Messstoffen
Zur Übersicht der Messbereich-Endwerte: Kapitel "Messbereich" (® ä 107)
• Ab Nennweite DN 8 (3/8") entsteht kein Druckverlust, falls der Einbau des Messaufnehmers in
eine Rohrleitung mit gleicher Nennweite erfolgt.
• Druckverlustangaben bei der Verwendung von Anpassungsstücken nach DIN EN 545 (® ä 20)
(® ä 20)
(® ä 20)

16.10 Konstruktiver Aufbau

Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
Kompaktausführung
• Inklusive Messumformer (1,9 kg (4,2 lbs))
• Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.
Nennweite
[mm]
2
4
8
15
25
Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur:
+25 °C +80 °C
(+77 °F) (+176 °F)
0 (0) 0 (0)
[in] [kg]
1/12 3,7
1/8 3,7
3/8 3,8
1/2 3,9
1 4,0
Proline Promag H 200 HART
+100 °C +130 °C
(+212 °F) (+266 °F)
0 (0) 0 (0)
Gewicht
[lbs]
8,2
8,2
8,4
8,6
8,8
Endress+Hauser
+150 °C
(+302 °F)
0 (0)
