Zubehör anschließen
Anweisungen für den Zubehöranschluss sind in der bei-
liegenden Zubehöranleitung enthalten. Siehe Seite 65
für die Liste mit Zubehör, das verwendet werden kann
für VVM 310.
Hier wird der Kommunikationsanschluss an die gängigs-
ten Zubehörkomponenten gezeigt.

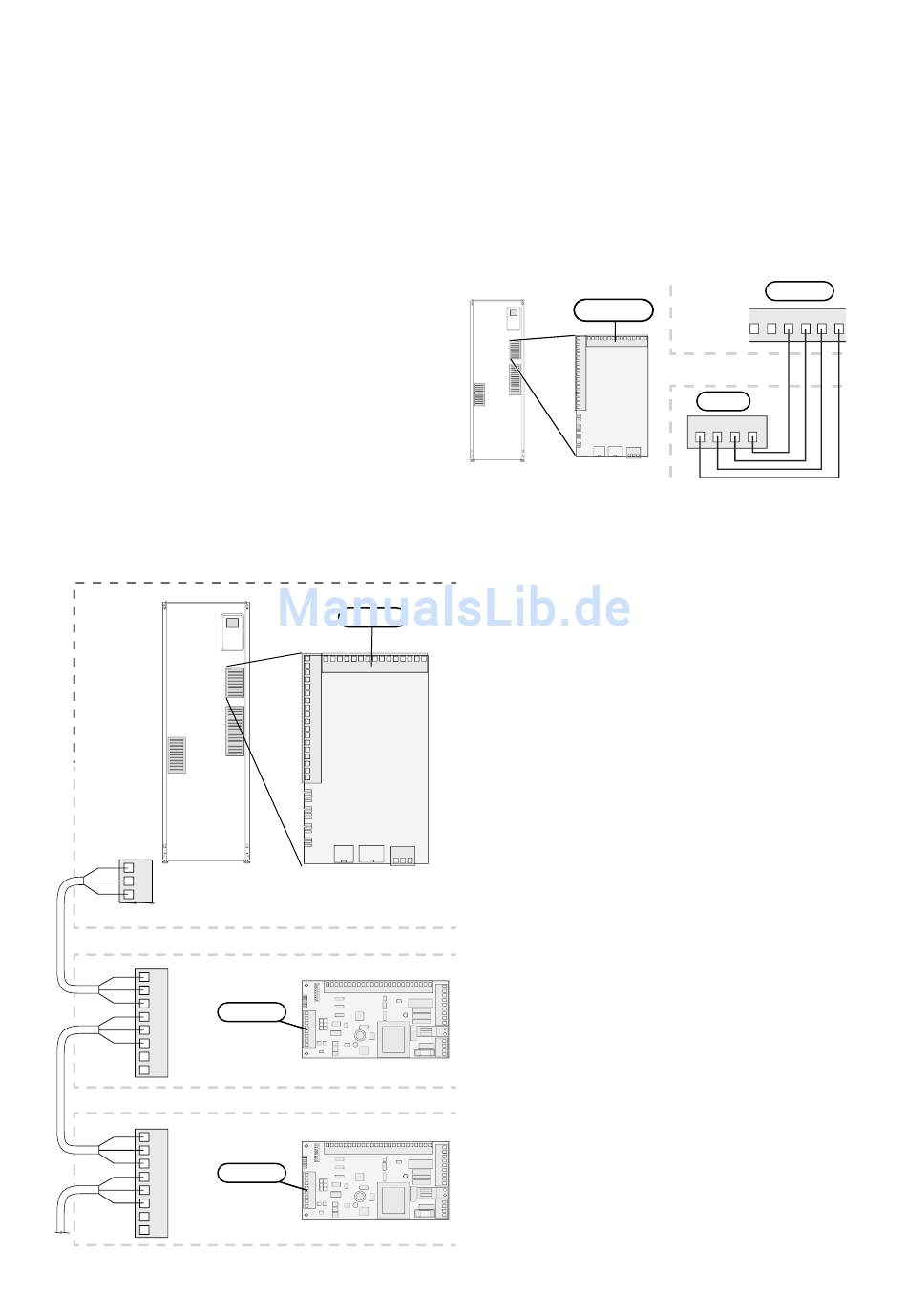

Zubehör mit Platine AA5
Zubehör mit Platine AA5 wird mit der Anschlussklemme
der Inneneinheit X4:13-15 an der Eingangsplatine AA3
verbunden.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, ist die
folgende Anweisung zu befolgen.
Die erste Zusatzplatine ist direkt mit der Anschlussklem-
me für die Inneneinheit AA3-X4 zu verbinden. Die
nächste Platine muss mit der vorherigen in Reihe geschal-
tet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Siehe Zubehörhandbuch für weitere Anweisungen.
Innomhusmodul
AA3-X4
A
15
B
14
GND
13
Zubehörplatine 1
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
Zubehörplatine 2
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
36 Kapitel 5 | Elektrische Anschlüsse
AA3-X4
24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7
-X8
-X2
AA5-X4 -X4
1
2
3
4
5
6
7
8
24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7
-X8
-X2
AA5-X4 -X4
1
2
3
4
5
6
7
8
Zubehör mit Platine AA9
Zubehör mit Platine AA9 wird mit der Anschlussklemme
der Inneneinheit X4:9-12 an der Eingangsplatine AA3
verbunden. Verwenden Sie Kabeltyp LiYY, EKKX oder
gleichwertig.
Siehe Zubehörhandbuch für weitere Anweisungen.
-X9
9
6 5 4 3 2 1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
-X9
9
6 5 4 3 2 1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
AA3-X4
7
Innenmodul
Zubehör
AA9-X1
12V A B GND
AA3-X4
8 9 10 11 12
NIBE VVM 310
