UHB DE 1834-8
231200
Innenmodul

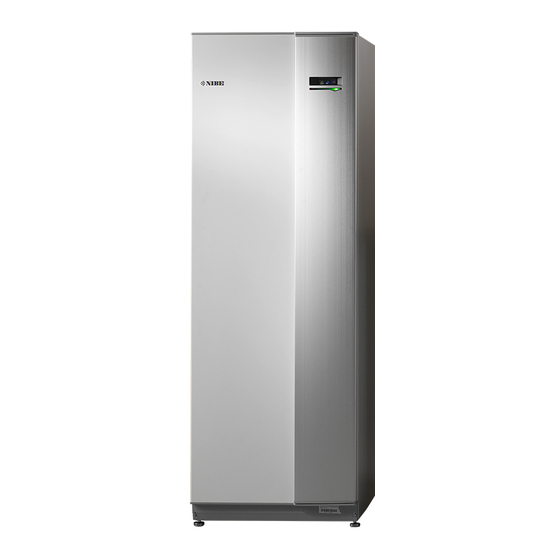

NIBE VVM 310

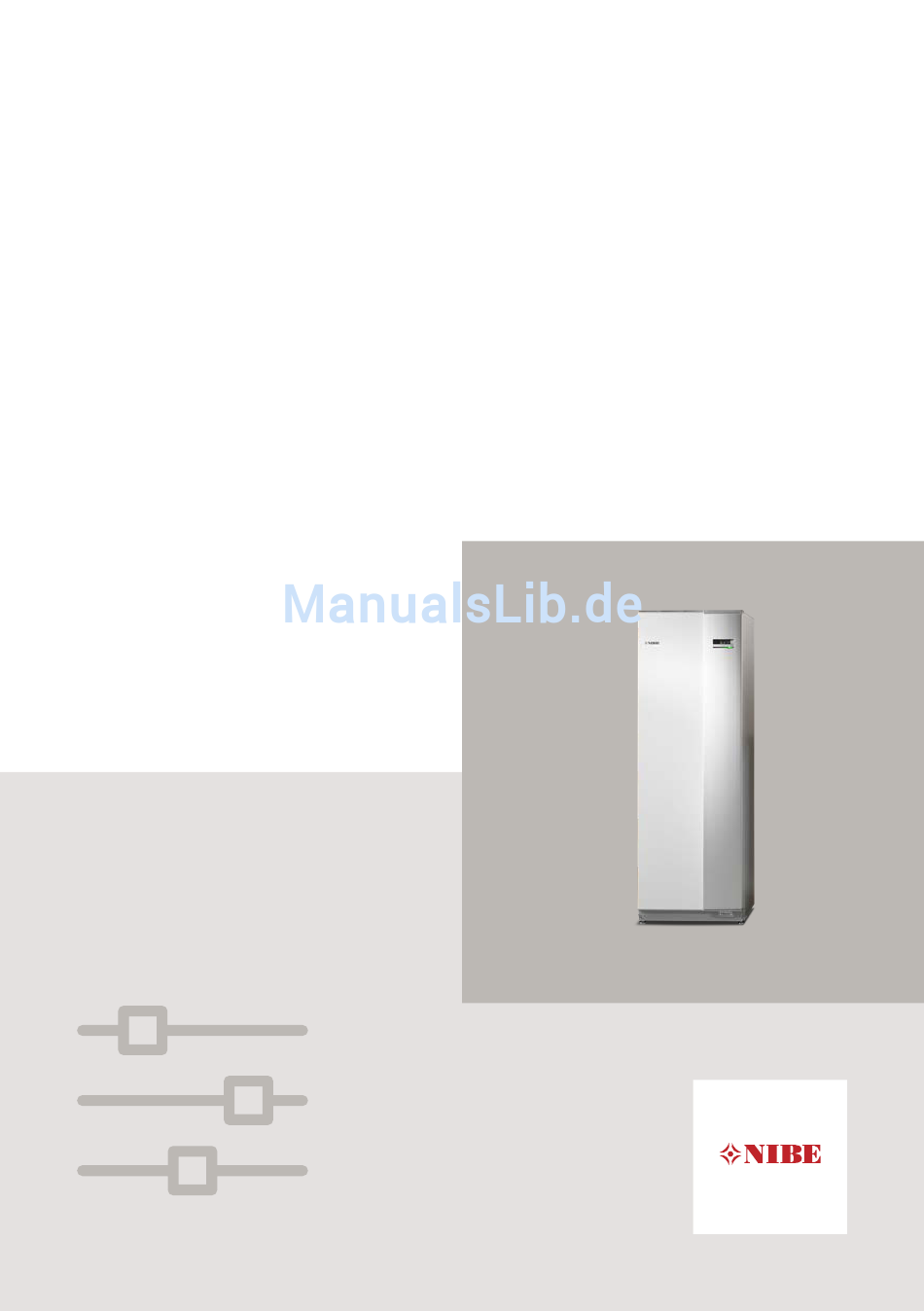

BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 310

Inhaltszusammenfassung für Nibe VVM 310

  • Seite 1 UHB DE 1834-8 BENUTZERHANDBUCH 231200 Innenmodul NIBE VVM 310...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER MEINE ANLAGE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangs- stellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    VVM 310 – Eine ausgezeichnete Wahl 2 Die Heizungsanlage – das Herzstück des Hauses Anlagenfunktion Kontakt mit VVM 310 Wartung von VVM 310 Energiespartipps 3 VVM 310 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Innenmodul anpassen 4 Komfortstörung Infomenü...

  • Seite 4: Wichtige Informationen

    1.9.1 Heizkurve (Verlauf der Heizkurve) 1.9.3 min. Vorlauftemp. Zubehör Die Seriennummer ist stets anzugeben.. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateur- handbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen...

  • Seite 5: Sicherheitsinformationen

    NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken zu vermeiden. Starten Sie nicht VVM 310, sofern die Gefahr besteht, dass das Wasser in VVM 310 gefroren ist. NIBE VVM 310 Kapitel 1 | Wichtige Informationen...

  • Seite 6: Symbole

    Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauften Produkte vorgeschrieben – unabhängig vom Herstellungsort. IP21 Klassifizierung des Gehäuses als elektrotechnische Ausrüstung. Gefahr für Personen und Maschinen. Lesen Sie das Benutzerhandbuch. Kapitel 1 | Wichtige Informationen NIBE VVM 310...

  • Seite 7: Seriennummer

    Die Seriennummer befindet sich in der Mitte der oberen Abdeckung, rechts unten auf der Frontabdeckung und in Menü 3.1. Seriennummer ACHTUNG! Die Seriennummer des Produkts (14-stellig) benötigen Sie im Service- und Supportfall. NIBE VVM 310 Kapitel 1 | Wichtige Informationen...

  • Seite 8: Vvm 310 - Eine Ausgezeichnete Wahl

    VVM 310 – Eine ausgezeichnete Wahl VVM 310 gehört zu einer neuen Produktgeneration, die Ihr Haus mit hoher Effizienz kostengünstig und umweltfreundlich beheizt. Dank inte- griertem Brauchwasser-Rohrwärmetauscher, Elektroheizpatrone, Um- wälzpumpen und Steuersystem wird eine zuverlässige und wirtschaftliche Wärmeerzeugung ermöglicht. Das Innenmodul kann an ein beliebiges Niedrigtemperatur-Wärmeverteil- system wie Heizkörper, Konvektoren oder Fußbodenheizungen ange-...

  • Seite 9: Besondere Eigenschaften Von Vvm

    Das Innenmodul ist mit einem intuitiv bedienbarem Regelgerät mit großem Display ausgestattet. • Einfach zu installieren Die Inneneinheit (VVM 310) lässt sich zusammen mit einer kompatiblen NIBE-Luft-/Wasserwärmepumpe einfach installieren. Bei einer gemein- samen Installation mit NIBE-Luft-/Wasserwärmepumpe lassen sich Wärmepumpenwerte komfortabel auf dem Display der Inneneinheit ablesen.

  • Seite 10: Die Heizungsanlage - Das Herzstück Des Hauses

    0 °C -3 °C 2 °C -3 °C 0 °C Wärmequelle Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 11: Anlagenfunktion

    Wärmeenergie des erwärmten Wassers zu den Heizkörpern bzw. zur Fußbodenheizung. Der integrierte Rohrwärmetauscher des Innenmoduls befindet sich im Heizkesselteil. Das warme Heizwasser hebt die Brauchwassertemperatur NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 12: Kontakt Mit Vvm 310

    Kontakt mit VVM 310 EXTERNE INFORMATIONEN Wenn die Tür am Innenmodul geschlossen ist, können Sie Informationen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Statuslampe Informationsfenster Im Informationsfenster erscheint ein Teil des Displays, das am Bedienfeld angezeigt wird (hinter der Innenmodultür). Im Informationsfenster können unterschiedliche Informationen angezeigt werden, z.B.

  • Seite 13: Bedienfeld

    VVM 310 USB-Anschluss Hinter der Innenmodultür befindet sich ein Bedienfeld, das zur Kommu- nikation mit VVM 310 verwendet wird. Das sind Sie: • Ein- und Ausschalten oder Aktivierung des Notbetriebs • Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der Anlage an Ihre Wünsche •...

  • Seite 14: Zurück-Taste

    Der Notbetrieb darf nur genutzt werden, wenn am Innenmodul ein Fehler aufgetreten ist. In diesem Modus wird der Verdichter abgeschal- tet und die Heizpatrone aktiviert. Das Innenmoduldisplay ist ausge- schaltet und die Statuslampe leuchtet gelb. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 15: Usb-Anschluss

    Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzuladen. NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 16: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite MIN. ANLAGE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 17: Symbole Auf Dem Display

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob der Verdich- ter in der Außeneinheit oder die Zusatzheizung in VVM 310 blockiert ist. Diese können z. B. aufgrund des in Menü 4.2 gewählten Be- triebsmodus, bei einer zeitgesteuerten Blockierung in Menü...
  • Seite 18 Symbol Beschreibung Dieses Symbol zeigt an, ob eine Kühlung aktiv ist. Es wird eine Wärmepumpe mit Kühlfunktion benötigt. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 19: Steuerung

    Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 20: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu verrin- gern. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestä- tigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 21: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 22: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 23: Wartung Von Vvm 310

    Wartung von VVM 310 REGELMÄßIGE KONTROLLEN Ihr Innenmodul ist quasi wartungsfrei und erfordert nach der Inbetrieb- nahme lediglich minimale Unterhaltsmaßnahmen. Es wird jedoch emp- fohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display.

  • Seite 24: Energiespartipps

    • Sie können den Energiebedarf beeinflussen, indem Sie das Innenmodul mit verschiedenen Zusatzheizungen wie z.B. Solar-, Gas- oder Ölhei- zungen verbinden. STROMVERBRAUCH Ungefährer Energieverbrauch für VVM 310 im Jahresverlauf Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...
  • Seite 25 % des Energiförbrukning fördelat över året Jahresverbrauchs mars april juni juli Månad Monat Wird die Innentemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...
  • Seite 26 Flachbildfernseher, 1 Settopbox, 1 DVD-Player, 1 Spielkonsole, 2 Com- putern, 3 Stereoanlagen, 2 Glühlampen auf der Toilette, 2 Glühlampen im Bad, 4 Glühlampen in der Küche, 3 Glühlampen im Außenbereich, Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses NIBE VVM 310...

  • Seite 27: Energiezähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. NIBE VVM 310 Kapitel 2 | Die Heizungsanlage – das Herzstück des Hauses...

  • Seite 28: Vvm 310 - Zu Ihren Diensten

    Vorrang besitzt). "aktiv" wird angezeigt, wenn eine zeitliche Steuerungsoption aktiv ist, ansonsten erscheint " aus". erweitert Einstellung der Heizkurve, Anpassung mit externem Anschluss, Minimalwert für Vorlauftemperatur, Raumfühler, Kühlfunktion und +Ad- just. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 29: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Temperatur auf dem Display ein. Bestätigen Sie die neue Einstellung durch Drücken der OK-Taste. Die neue Temperatur erscheint rechts neben dem Symbol auf dem Display. Temperatureinstellung (ohne aktivierten Raumfühler): Einstellbereich: -10 bis +10 Werkseinstellung: 0 NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 30: Einstellung Der Relativen Luftfeuchtigkeit: (Zubehör Erforderlich)

    Das Menü erscheint nur, wenn Begr. RL im Raum in Menü 5.3.16 aktiviert ist. Das Display zeigt den eingestellten Wert für die relative Luftfeuchtigkeit an. Um zu ändern, wie VVM 310 im Verhältnis zur relativen Luftfeuchtigkeit arbeitet, erhöhen oder verringern Sie den angegebenen Wert im Display.

  • Seite 31: Ventilation (Zubehör Erforderlich)

    Wenn die Zeit abgelaufen ist, kehrt die Ventilationsgeschwindigkeit zur normalen Einstellung zurück. Die einzelnen Rückstellzeiten lassen sich bei Bedarf in Menü 1.9.6 ändern. Nach jeder Geschwindigkeitsoption erscheint in Klammern die Ventilatorgeschwin- digkeit (in Prozent). NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 32: Zeitliche Steuerung

    (der Einstellung in Menü 1.1) angepasst. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 33 Vergleich zu Menü 1.1 geändert werden soll. Wenn ein Raumfühler installiert ist, wird die gewünschte Raumtemperatur in °C eingestellt. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 34 Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Schema Aktiviert ZEITLICHE STEUERUNG KÜHLUNG 1.3.2 Schema 1 Schema 2 aktiviert alle 21:30 - 06:00 Zeitperiode Anpassung Konflikt Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 35 1.3.3 Hier können Sie zeitlich steuern, inwiefern die Ventilation in der Wohnung ange- hoben oder gesenkt werden soll. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 36 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 37 Außenlufttemperatur. Nachtabsenkung Einstellung der Nachtkühlungsfunktion. +Adjust Einstellung des Einflusses von +Adjust auf die berechnete Vorlauftem- peratur für die Fußbodenheizung. Je höher der Wert, desto größer der Einfluss. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 38 Innenraumtemperatur. Hier können Sie die Heizkurve auswählen und außerdem ablesen, wie sich die Vorlauftemperatur bei verschiedenen Außenlufttemperatu- ren ändert. Wenn eine Kühlung verfügbar ist, können ähnliche Einstellungen für die Kühlkurve vorgenommen werden. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 39: Parallelverschiebung Der Heizkurve

    Maße bei allen Au- ßenlufttemperaturen. So steigt z.B. bei einer Kurvenverschiebung um +2 Außentemperatur Utetemperatur Schritte die Vorlauftemperatur bei al- (°C) len Außenlufttemperaturen um 5 °C. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 40: Vorlauftemperatur - Maximal- Und Minimalwerte

    Wählen Sie das Klimatisierungssystem aus (wenn mehrere Systeme vorhan- den sind), für das die Kurve geändert werden soll. Nach Bestätigung der Klimatisierungssystemauswahl wird die Nummer der Kurve markiert. Drücken Sie die OK-Taste, um den Einstellungsmodus aufzurufen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 41: So Lesen Sie Eine Kurve Ab

    Sie die Parallelverschiebung der Kurve um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, senken Sie die Parallelverschiebung der Kurve um einen Schritt. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 42: Externe Justierung

    Wenn ein Raumfühler installiert und aktiviert ist, wird die gewünschte Raumtemperatur (°C) eingestellt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorgenommen werden. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 43 Wenn z.B. Kellerräume stets leicht beheizt werden sollen (auch im Sommer), kann der Wert erhöht werden. Eine Erhöhung des Werts in "Heizungsstopp" Menü 4.9.2 kann ebenfalls erforderlich sein "Automoduseinst.". NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 44: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtempe- ratur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschrie- benen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 45: Kühleinstellungen (Zubehör Erforderlich)

    Werkseinstellung: 1,0 Start passive Kühlung Einstellbereich: 10 – 200 Werkseinstellung: 30 GM Start aktive Kühlung Einstellbereich: 10 – 300 Werkseinstellung: 0 Gradminuten Kühlung Einstellbereich: -3000-3000 Kühlgradminuten Werkseinstellung: 0 NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 46: Kühlpumpendrehzahl

    Kühlpumpendrehzahl Einstellbereich: 1 – 100% Werkseinstellung: 70% Sie können VVM 310 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in VVM 310 installiert und aktiviert ist. Delta bei +20 °C Hier stellen Sie die gewünschte Temperaturdifferenz zwischen Vor- und Rücklauf...
  • Seite 47 Fühler Heiz./Kühl. Ein zusätzlicher Fühler kann mit VVM 310 verbunden werden, um zu entscheiden, wann zwischen Kühl- und Heizbetrieb umzuschalten ist. Wurden mehrere Heiz-/Kühlfühler installiert, können Sie den Fühler für die Steuerung auswählen. ACHTUNG! Wenn der Fühler für Heizung/Kühlung BT74 angeschlossen und in Menü...
  • Seite 48 Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange VVM 310 warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 49: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Hier wählen Sie die Rückstellzeit für eine vorübergehende Änderung (Geschw. 1-4) der Ventilationsgeschwindigkeit in Menü 1.2 aus. Als Rückstellzeit gilt die erforderliche Zeit, in der die Ventilationsgeschwindigkeit wieder zum normalen Wert zurückkehrt. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 50 Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Außen- lufttemperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit eigene Kurve gilt. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 51: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren kön- nen. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 52: Nachtabsenkung (Zubehör Erforderlich)

    - Beeinfl.grad Klimatisierungsystem 1 Mithilfe von +Adjust kommuniziert die Anlage mit der Steuereinheit für die Fußbodenheizung* und passt die Heizkurve sowie die berechnete Vorlauftem- peratur an die Fußbodenheizung an. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 53 Vorlauftemperatur haben soll. Je höher der Wert, desto größer der Einfluss. * Unterstützung für +Adjust erforderlich HINWEIS! +Adjust muss zuerst im Menü 5.4 für Software-Eingänge/-Ausgänge ausgewählt werden. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 54: Brauchwasserkapazität Einstellen

    Einstellung der Brauchwasserzirkulation (Zubehör erforderlich). VORÜB. LUXUS Menü vorüb. Luxus 2.1 Einstellbereich: 3, 6 und 12 Stunden sowie die Modi „aus“ und „einm. Er- höhung“ einm. Werkseinstellung: "aus" Erhöhung 12 h Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 55 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt VVM 310 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 56 Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 57 Werkseinstellung: 0 min Hier können Sie die Brauchwasserzirkulation in bis zu drei Perioden pro Tag un- terteilen. In den definierten Perioden arbeitet die Brauchwasser-Umwälzpumpe gemäß den Einstellungen oben. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 58 "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 59: Informationen Abrufen

    Seiten zu blättern. Auf einer Seite wird ein QR-Code ange- zeigt. Dieser QR-Code stellt u. a. die Seri- ennummer, den Produktnamen und einge Betriebsdaten dar. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 60 Zusatzheizung. Es können keine Änderun- gen vorgenommen werden. Status: Die Informationen können über mehrere Zeitfaktor: Seiten verteilt sein. Drehen Sie das Wähl- rad, um zwischen den Seiten zu blättern. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 61 Fühlerf.: BT1 Um bei einem Alarm den Betriebszustand anzuzeigen, markieren Sie den betreffen- den Alarm und drücken die OK-Taste. Alarmprotokoll3.4 Außentemperatur Kond.rücklauf Kond.vorlauf Brauchwasserbereitung Vorlauftemp. Verdampfer Betriebszeit betriebsmodus Alarminformationen. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 62: Innentemperaturprotokoll

    Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu verlassen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 63: Innenmodul Anpassen

    Einstellung des Betriebsmodus für das Innenmodul. PLUSFUNKTIONEN Menü In den zugehörigen Untermenüs nehmen Plusfunktionen4.1 Sie Einstellungen für eventuell installierte Zusatzfunktionen für VVM 310 vor. Pool Internet intelligente Preisanpassung NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 64: Starttemperatur

    Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwärmung stattfinden soll. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet VVM 310 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der Stopptemperatur liegt.

  • Seite 65: Neue Verbindungszeichenfolge Anfordern

    "Verbindungszeichenfolge" und ist für die Dauer von 60 min gültig. Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern,...

  • Seite 66: Automatische Einstellung (Dhcp)

    Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 67: Proxyeinstellungen

    Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 68 „+2“ erhöht. Ist ein Raumfühler installiert und aktiviert, wird stattdessen die gewünschte Raumtemperatur um 2 °C erhöht. BW beeinflussen Hier wird festgelegt, ob die Brauchwassertemperatur durch die Aktivierung von "SG Ready" beeinflusst werden darf. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 69: Kühlung Beeinflussen (Zubehör Erforderlich)

    Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer VVM 310 angeschlossen und aktiviert sein. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 70: Strompreisübersicht

    Stromtarif er- möglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenpreise für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internetverbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.

  • Seite 71: Smart Homes (Zubehör Erforderlich)

    Sie können ebenfalls einstellen, ob das System die jeweils CO2-neutralste Energiequelle nutzen soll. * Wählen Sie unter Einstellungen die Regelungs- methode „CO “ aus, um dieses Menü einzublenden. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 72: Einstellungen

    EINSTELLUNGEN Menü 4.1.8.1 Einstellungen 4.1.8.1 smart energy source™ Einstellbereich: Aus/Ein Werkseinstellung: Aus smart energy source Regelungsmethode Regelungsmethode Preis/kWh Einstellbereich: Preis/CO Werkseinstellung: Preis Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 73 * Die Währung richtet sich nach dem ausgewähl- ten Land. Tarif eingest. Preis 4.1.8.2 Preis/kWh, nied. Tarif Preis/kWh, hoher Tarif Preis, OPT-ger. ZH Tarif Preis/kWh, nied. Tarif Preis/kWh, hoher Tarif NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 74 Wochentage Werktage ser Perioden lassen sich bis zu vier ver- Periode Periode schiedene Wochentagsperioden (montags Periode bis freitags) oder vier verschiedene Wo- Periode chenendperioden (samstags und sonntags) definieren. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 75: Funktionen

    (samstags und sonntags) definieren. BETRIEBSMODUS Menü betriebsmodus betriebsmodus4.2 Einstellbereich: auto, manuell, Nur Zu- satzheiz. auto Werkseinstellung: auto manuell Funktionen Nur Zusatzheiz. Einstellbereich: Verdichter, ZH, Hei- zung, Kühlung NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 76: Betriebsmodus Auto

    Symbol für die Inneneinheit angezeigt. Im manuellen Modus kann „Verdichter“ nicht deaktiviert werden. "ZH unterstützt den Verdichter beim Beheizen der Wohnung und bzw. oder bei der Brauchwasserbereitung, wenn der Verdichter den Bedarf nicht allein decken kann. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 77: Uhrzeit Und Datum

    Datum Uhrzeit und Datum werden auto- Monat matisch eingestellt, wenn die Jahr Wärmepumpe mit NIBE Uplink verbunden wird. Für eine korrek- te Uhrzeit muss die Zeitzone eingestellt werden. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 78: Urlaubseinstellung

    Die Urlaubseinstellung beginnt 00:00 Uhr am Startdatum und endet 23:59 Uhr am Stoppdatum. TIP! Beenden Sie die Urlaubseinstellung etwa einen Tag vor Ihrer Rückkehr, damit Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 79: Vorrangschaltung

    Der Zeiger kennzeichnet, in welchem Zyklus sich die Anlage befindet. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 80: Kühlstart (Zubehör Erforderlich)

    Die maximale Einstellung von "ZH-Stopp" liegt bei "Heizungsstopp". Filterzeit: Sie können ebenfalls den Zeitraum (Filterzeit) für die Berechnung der mittleren Temperatur einstellen. Bei Auswahl von 0 wird die aktuelle Außenluft- temperatur herangezogen. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 81: Gradminuteneinstellung

    Wollen Sie alle Benutzereinstellungen auf schließlich der erweiterten Menüs). die werkseitigen Voreinstellungen zurücksetzen? ACHTUNG! Nein Nach dem Zurücksetzen auf die Werkseinstellungen müssen persönliche Einstellungen, wie z.B. Heizkurve usw., erneut vorgenommen werden. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...

  • Seite 82: Schema Blockierung

    Blockierung des Verdichters in der Außeneinheit. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...
  • Seite 83 Schema: Hier wählen Sie die zu ändernde Zeitperiode aus. Aktiviert: Hier wird das Zeitprogramm für die gewählte Periode aktiviert. Einge- stellte Zeiten werden bei einer Deaktivierung nicht geändert. NIBE VVM 310 Kapitel 3 | VVM 310 – zu Ihren Diensten...
  • Seite 84 Bei einer stark vereisten Außeneinheit kann EB101 eine „Ventilatorenteisung“ ergänzend zur automatisch stattfindenden Enteisung er- Ventilatorenteisung forderlich sein. Zur Aktivierung wird die Menüoption „Ventilatorenteisung“ ausge- wählt. Daraufhin findet eine einmalige Enteisung statt. Kapitel 3 | VVM 310 – zu Ihren Diensten NIBE VVM 310...

  • Seite 85: Komfortstörung

    Alarm zurücks. In vielen Fällen ist die Auswahl von „Alarm zurücks.“ ausreichend, damit das Produkt in den Normalbetrieb zurückkehrt. Bei einem grünen Leuchten nach der Auswahl von „Alarm zurücks.“ liegt der Alarm nicht mehr vor. Wenn noch immer eine rote Anzeige leuchtet NIBE VVM 310 Kapitel 4 | Komfortstörung...
  • Seite 86 Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Geben Sie stets die Produktseriennummer (mit 14 Stellen) an, wenn Sie einen Fehler melden. Siehe Kapitel Seriennummer auf Seite 7. Kapitel 4 | Komfortstörung NIBE VVM 310...

  • Seite 87: Fehlersuche

    – Verringern Sie den Brauchwasserfluss, siehe technische Daten zur Brauchwasserkapazität im Installateurhandbuch. • Zu niedrige Brauchwassereinstellung. – Rufen Sie Menü 2.2 auf und wählen Sie einen höheren Komfortmo- dus aus. • Niedriger Brauchwasserverbrauch mit „Smart Control“-Funktion aktiv. NIBE VVM 310 Kapitel 4 | Komfortstörung...

  • Seite 88: Niedrige Raumtemperatur

    – War der Brauchwasserverbrauch niedrig, erzeugt VVM 310 weniger Brauchwasser als normal. Starten Sie das Produkt neu. NIEDRIGE RAUMTEMPERATUR • Geschlossene Thermostate in mehreren Räumen. • Das Innenmodul befindet sich im falschen Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“...

  • Seite 89: Verdichter Der Luft-/Wasserwärmepumpe Startet Nicht

    Nachfüllbedarf an Ihren Installateur. VERDICHTER DER LUFT-/WASSERWÄRMEPUMPE STARTET NICHT • Es liegt kein Heizbedarf vor. – VVM 310 fordert weder Heizungs- noch Brauchwasserwärme an. • Alarm ausgelöst. – VVM 310 vorübergehend blockiert, siehe Menü 3.2 Verdichterinfor- mationen. NIBE VVM 310...

  • Seite 90: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zugehörigen Handbuch für Installateure (nibe.de). Kapitel 5 | Technische Daten NIBE VVM 310...

  • Seite 91: Glossar

    Strom, der z. B. von einer Heizpatrone beigesteuert wird, um den Heiz- bedarf zu decken, der von der Wärmepumpe allein nicht gedeckt werden kann. HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit VVM 310 müssen sie mit Wasser gefüllt sein. NIBE VVM 310 Kapitel 6 | Glossar...
  • Seite 92 Display an. KONDENSATOR Wärmetauscher, in dem das gasförmige Kältemittel kondensiert (abge- kühlt wird und sich in eine Flüssigkeit verwandelt), wobei Wärmeenergie an das Heiz- und Brauchwassersystem des Hauses abgegeben wird. Kapitel 6 | Glossar NIBE VVM 310...
  • Seite 93 Heizwasser (Heizungsmedium) erwärmt. RÜCKLAUF Leitung, in der das Wasser vom Heizsystem des Hauses (Heizkörper/Heiz- rohrwärmeübertrager) zurück zum Innenmodul transportiert wird. RÜCKLAUFTEMPERATUR Temperatur des zum Innenmodul zurückströmenden Wassers, nachdem Wärmeenergie an Heizkörper/Heizrohrwärmeübertrager abgegeben wurde. NIBE VVM 310 Kapitel 6 | Glossar...

  • Seite 94: Vorlauftemperatur

    Ventil, das ein flüssiges Medium wahlweise in die eine oder andere Richtung leiten kann. Ein Umschaltventil leitet ein Medium zum Klimati- sierungssystem, wenn die Wärmepumpe Heizungswärme erzeugt. Wenn die Wärmepumpe Brauchwasserwärme erzeugt, leitet das Ventil das Medium zum Brauchwasserteil. Kapitel 6 | Glossar NIBE VVM 310...

  • Seite 95: Sachregister

    Display, 13 Innenklima einstellen, 28 OK-Taste, 14 Schalter, 14 Statuslampe, 14 Kennzeichnung, 6 Wählrad, 14 Komfortstörung, 85 Zurück-Taste, 14 Kontakt mit VVM 310, 12 Betriebsstörung Bedienfeld, 13 Alarm, 85 Externe Informationen, 12 Alarmverwaltung, 85 Menüstruktur, 16 Fehlersuche, 87 Brauchwasserkapazität einstel- Menü...
  • Seite 96 Symbole, 6 Technische Daten, 90 Verwendung der virtuellen Tasta- tur, 21 VVM 310 – Eine ausgezeichnete Wahl, 8 VVM 310 – zu Ihren Diensten, 28 Anlage anpassen, 63 Brauchwasserkapazität einstel- len, 54 Informationen abrufen, 59 Innenklima einstellen, 28 Wählrad, 14...

  • Seite 99: Kontaktinformationen

    NIBE Energy Systems OY, Juurakkotie 3, 01510 Vantaa Tel: +358 (0)9-274 6970 E-mail: info@nibe.fi www.nibe.fi NIBE Energy Systems France Sarl,Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 E-mail: info@nibe.fr www.nibe.fr...
  • Seite 100 WS version: a551 WS release date: 2018-07-09 11:29 Publish date: 2018-09-04 12:16 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
