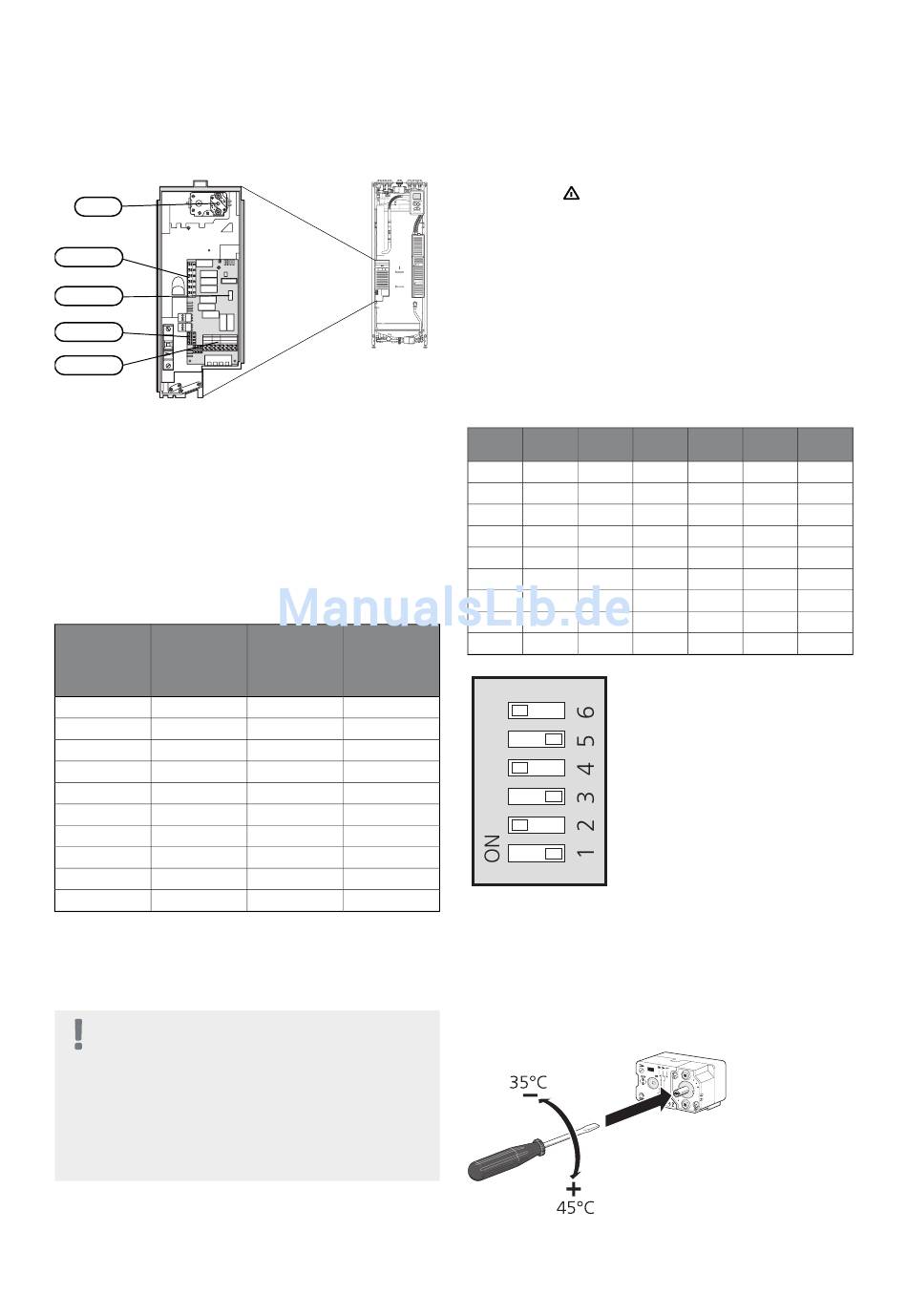

Einstellungen

BT30
AA1-X3
AA1-SF1
AA1-X7
AA1-X1
Elektrische Zusatzheizung – maximale
Leistung
Die Elektroheizpatrone ist maximal auf 12 kW einstellbar.
Werkseinstellung: 8 kW.
Die Leistung der Elektroheizpatrone ist in 9 Stufen ein-
geteilt, siehe Tabelle.
Die Einstellung der maximalen Leistung für die elektri-
sche Zusatzheizung wird in Menü 5.1.12 vorgenommen.
Leistungsstufen der Elektroheizpatrone
Elektrische Max. (A) L1
Zusatzhei-
zung (kW)
0 0,0
1,33 5,8
2,67 11,16
4 5,8
5,33 11,6
6,66 11,6
8 11,6
9,33 11,6
10,66 11,6
12 17,4
In der Tabelle wird der maximale Phasenstrom für die
jeweilige Leistungsstufe des Innenmoduls aufgeführt.
Bei angeschlossenen Stromwandlern überwacht die In-
neneinheit die Phasenstromwerte.
HINWEIS!
Sind die Stromwandler nicht angeschlossen,
berechnet die Inneneinheit die Ströme, die bei
einer Aktivierung der jeweiligen Leistungsstufe
fließen. Liegen die Stromwerte über der einge-
stellten Sicherungsgröße, darf die betreffende
Leistungsstufe nicht aktiviert werden. Siehe
Kapitel Leistungswächter auf Seite 32.
30 Kapitel 5 | Elektrische Anschlüsse
VVM 310
Max. (A) L2 Max. (A) L3
0,0 0,0
0,0 0,0
0,0 0,0
11,6 0,0
11,6 0,0
11,6 5,8
11,6 11,6
17,4 11,6
17,4 17,4
17,4 17,4
Notbetrieb
Wenn die Inneneinheit in den Notbetrieb versetzt wird
(SF1 wird auf gestellt), sind nur die allernötigsten
Funktionen aktiviert.
Die Brauchwasserkapazität ist reduziert.
■
Der Leistungswächter ist nicht eingeschaltet.
■
Feste Vorlauftemperatur, siehe Kapitel Notbetriebst-
■
hermostat auf Seite 30.
Leistung im Notbetrieb
Die Leistung der Elektroheizpatrone im Reservebetrieb
wird über einen DIP-Schalter (SF1) auf der Elektroheizpa-
tronenplatine (AA1) gemäß der folgenden Tabelle ein-
gestellt. Werkseinstellung: 8 kW.
kW 1 2
1,33 ein aus aus
2,67 aus ein aus
4 ein aus aus
5,33 aus ein aus
6,66 ein aus aus
8 aus ein aus
9,33 ein ein aus
10,66 ein ein ein
12 ein ein ein
Auf der Abbildung befindet sich der DIP-Schalter (AA1-
SF1) in der Werkseinstellung, also 8 kW.
Notbetriebsthermostat
Die Vorlauftemperatur im Reservebetrieb wird per
Thermostat (FD1-BT30) eingestellt. Sie kann auf 35
(Voreinstellung, z.B. Fußbodenheizung) oder 45 °C (z.B.
Heizkörper) eingestellt werden.
För frånluftsvärme!
L E
3 4 5 6
aus aus aus
aus aus aus
ein aus aus
ein aus aus
ein aus ein
ein aus ein
ein aus ein
ein aus ein
ein ein ein
För markvärme!
K
L E
