5 Elektrische Anschlüsse

Allgemeines

Die gesamte elektrische Ausrüstung mit Ausnahme von
Außenfühler, Raumfühler und Stromwandler ist im Lie-
ferzustand angeschlossen.
Vor dem Isolationstest des Gebäudes muss das Innen-
■
modul vom Netz getrennt werden.
Wenn sich im Gebäude ein FI-Schutzschalter befindet,
■
muss VVM 310 mit einem separaten FI-Schutzschalter
versehen werden.
Ein Schaltplan für die Inneneinheit befindet sich auf
■
Seite 71.
Kommunikations- und Fühlerkabel für externe Schalt-
■
kontakte dürfen nicht in der Nähe von Starkstromlei-
tungen verlegt werden.
Der minimale Kabelquerschnitt der Kommunikations-
■
und Fühlerkabel für einen externen Schaltkontakt muss
0,5 mm² bis zu 50 m betragen, z. B. EKKX, LiYY o.s.ä.

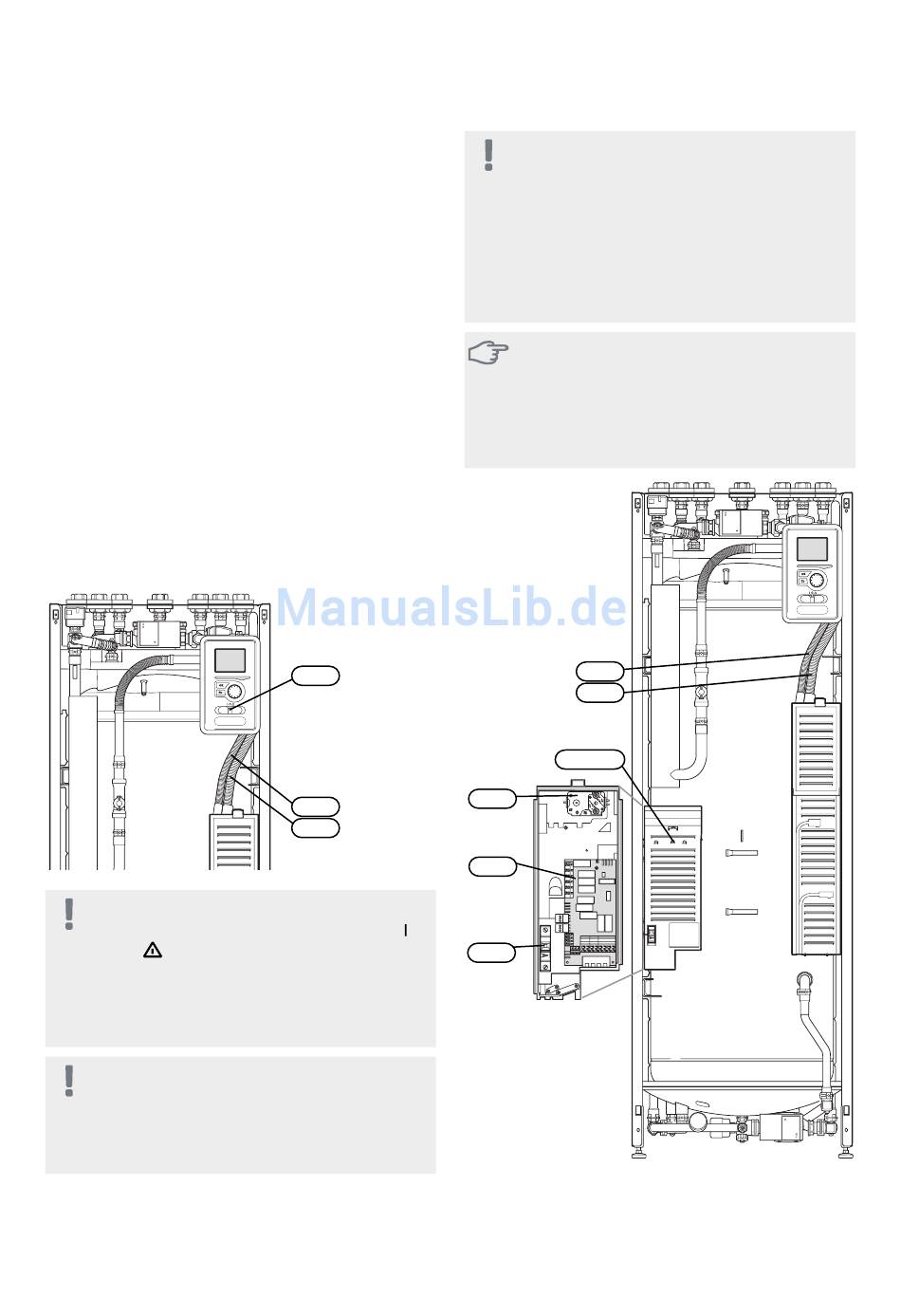

Bei der Kabelverlegung zum VVM 310 sind die Kabel-
■
durchführungen UB1 und UB2 (auf der Abbildung
gekennzeichnet) zu verwenden. In UB1 und UB2 wer-
den die Kabel von der Rück- zur Vorderseite durch die
Inneneinheit geführt.
HINWEIS!
Der Schalter (SF1) darf erst in die Stellung „ "
oder „ " gebracht werden, wenn Heizwasser
aufgefüllt und das Heizkörpersystem entlüftet
wurde. Ansonsten können Sicherheitstempera-
turbegrenzer, Thermostat, Elektroheizpatrone
usw. beschädigt werden.
HINWEIS!
Ein beschädigtes Stromversorgungskabel darf
nur von NIBE, dem Servicebeauftragten oder
befugtem Personal ausgetauscht werden, um
eventuelle Schäden und Risiken zu vermeiden.
NIBE VVM 310
SF1
VVM 310
UB1
UB2
HINWEIS!
Elektrische Installation sowie eventuelle Service-
arbeiten müssen unter Aufsicht eines ausgebil-
deten Elektroinstallateurs erfolgen. Unterbre-
chen Sie vor etwaigen Servicearbeiten die
Stromversorgung per Betriebsschalter. Bei der
elektrischen Installation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
ACHTUNG!
Wird VVM 310 zusammen mit einer älteren
Außeneinheit genutzt, muss diese eine Pro-
grammversion ab 55 besitzen. Siehe Tabelle in
Kapitel Kompatible NIBE-Luft-/Wasserwärme-
pumpen auf Seite 15.
UB1
UB2
FD1-SF2
FD1
AA1
FA1
Sicherungsautomat
Die Inneneinheit und ein Großteil ihrer Bestandteile sind
intern mit einem Sicherungsautomaten (FA1) abgesi-
chert.
VVM 310
