6 Inbetriebnahme und Einstellung

Vorbereitungen

1. Vergewissern Sie sich, dass sich der Schalter (SF1) in
der Stellung „ " befindet.
2. Stellen Sie sicher, dass das Entleerungsventil vollstän-
dig geschlossen ist und der Sicherheitstemperatur-
begrenzer (FD1) nicht ausgelöst ist.
3. Die kompatible NIBE-Luft-/Wasserwärmepumpe
muss mit einer Steuerplatine mit Display ausgestattet
sein, deren Softwareversion mindestens der Liste
auf Seite 15 entspricht. Die Version der Steuerplatine
wird beim Start der Wärmepumpe auf dem Display
angegeben.
Befüllung und Entlüftung
Rohrwärmetauscher Brauchwasser befüllen
1. Öffnen Sie einen Brauchwasserhahn im Haus.
2. Öffnen Sie das extern montierte Absperrventil. Dieses
Ventil verbleibt während des Betriebs durchgehend
geöffnet.
3. Wenn Wasser aus dem Brauchwasserhahn läuft, ist
der Rohrwärmetauscher gefüllt und der Hahn kann
geschlossen werden.
Befüllen des Klimatisierungssystems
1. Öffnen Sie das Entlüftungsventil (QM20).
2. Öffnen Sie das extern montierte Befüllventil. Der
Heizkesselteil und das restliche Klimatisierungssys-
tem sind mit Wasser zu befüllen.
3. Wenn das aus dem Entlüftungsventil (QM20) austre-
tende Wasser keine Lufteinschlüsse mehr aufweist,
schließen Sie die Entlüftungsventile. Nach einiger
Zeit ist ein Druckanstieg am extern montierten Ma-
nometer ablesbar. Wenn der Öffnungsdruck für das
extern montierte Sicherheitsventil erreicht wird, lässt
es Wasser entweichen. Schließen Sie daraufhin das
Einfüllventil.
4. Öffnen Sie das extern montierte Sicherheitsventil,
bis der Druck in VVM 310 in den normalen Betriebs-
bereich sinkt (ca. 1 Bar). Vergewissern Sie sich, dass
keine Luft im System eingeschlossen ist, indem Sie
an den Entlüftungsventilen (QM20) drehen.
Klimatisierungssystem entlüften
1. Unterbrechen Sie die Stromzufuhr für VVM 310.
2. Entlüften Sie VVM 310 über das Entlüftungsventil
(QM20) und das restliche Klimatisierungssystem über
die jeweiligen Entlüftungsventile.
3. Das Befüllen und Entlüften wird so lange wiederholt,
bis sämtliche Luft aus der Anlage entwichen ist und
die korrekten Druckverhältnisse herrschen.

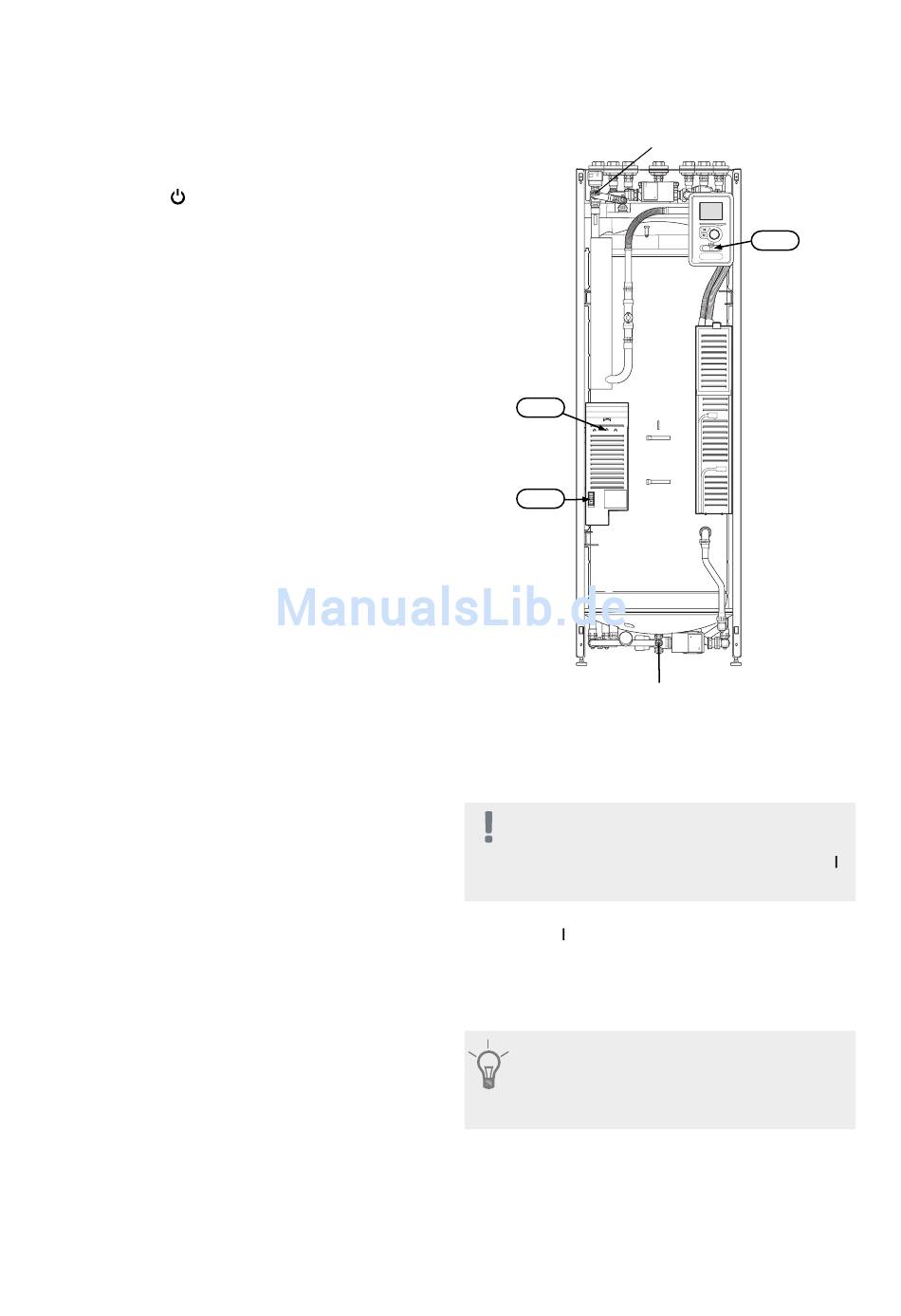

NIBE VVM 310
Entlüftungsventil (QM20)
FD1
FA1
Entleerungsventil (QM1)

Inbetriebnahme und Kontrolle

Startassistent
HINWEIS!
Im Klimatisierungssystem muss sich Wasser
befinden, bevor der Schalter in die Stellung " "
gebracht wird.
1. Bringen Sie den Schalter (SF1) an VVM 310 in die
Stellung „ ".
2. Befolgen Sie die Anweisungen des Startassistenten
auf dem Display. Wenn der Startassistent beim
Starten von VVM 310 nicht aktiviert wird, können
Sie ihn im Menü 5.7 manuell aufrufen.
TIP!
Siehe Seite 43 für eine ausführlichere Einfüh-
rung in das Steuersystem der Anlage (Steue-
rung, Menüs usw.).
Kapitel 6 |
SF1
VVM 310
Inbetriebnahme und Einstellung 37
