Zubehör anschließen
Anweisungen für den Zubehöranschluss sind in der bei-
liegenden Installationsanleitung für das jeweilige Zube-
hör enthalten. Eine Liste mit dem für www.nibe.de
nutzbaren Zubehör finden Sie auf Seite F1255.

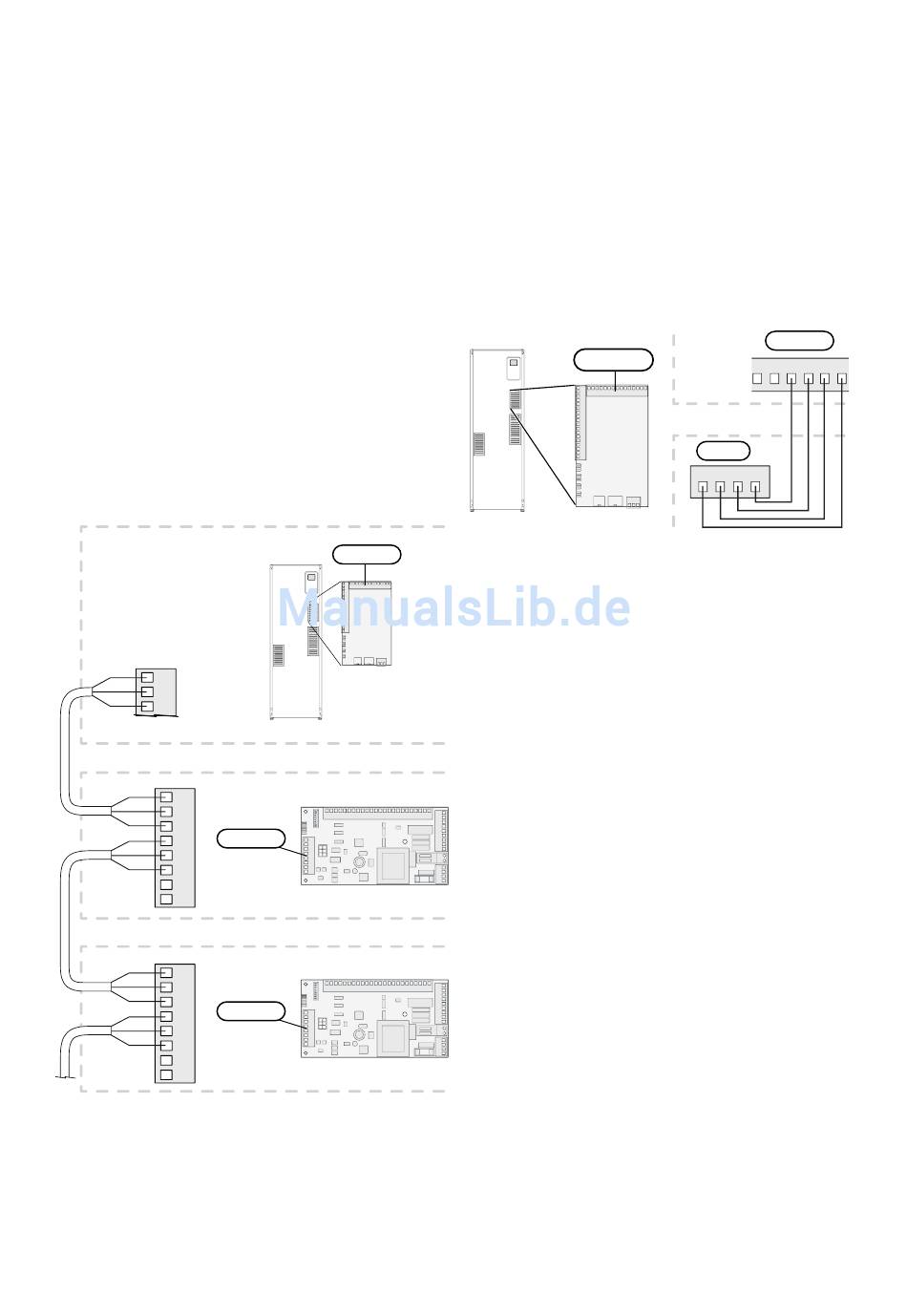

Zubehör mit Platine AA5
Zubehör mit Platine AA5 wird mit Wärmepumpen-An-
schlussklemme AA3-X4: 13-15 verbunden. Verwenden
Sie Kabeltyp LiYY, EKKX oder gleichwertig.
Sollen mehrere Zubehörkomponenten angeschlossen
werden, verbinden Sie die erste Zubehörplatine direkt
mit der Wärmepumpen-Anschlussklemme. Weitere Zu-
behörplatinen werden in Reihe mit der ersten angeschlos-
sen.
Da verschiedene Anschlüsse von Zubehör mit Platine
AA5 möglich sind, sollten Sie stets die Anleitung im
Handbuch für das Zubehör lesen, das montiert werden
soll.
EB100
AA3-X4
A
15
B
14
GND
13
Zubehörplatine 1
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
Zubehörplatine 2
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
30 Kapitel 5 | Elektrische Anschlüsse
AA3-X4
F1255
24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7
-X8
-X2
-X4
AA5-X4
1
2
3
4
5
6
7
8
24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7
-X8
-X2
AA5-X4 -X4
1
2
3
4
5
6
7
8
Zubehör mit Platine AA9
Zubehör, das die Platine AA9 enthält, wird mit der Wär-
mepumpenanschlussklemme X4:9-12 an der Eingangs-
platine AA3 verbunden. Verwenden Sie Kabeltyp LiYY,
EKKX oder gleichwertig.
Da verschiedene Anschlüsse von Zubehör mit Platine
AA9 möglich sind, sollten Sie stets die Anleitung im
Handbuch für das Zubehör lesen, das montiert werden
soll.
-X9
9
6 5 4 3 2 1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
-X9
9
6 5 4 3 2 1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
AA3-X4
7
F1255
Zubehör
AA9-X1
12V A B GND
12V
A
B
GND
AA3-X4
8 9 10 11 12
7
8
9
10
11
12
