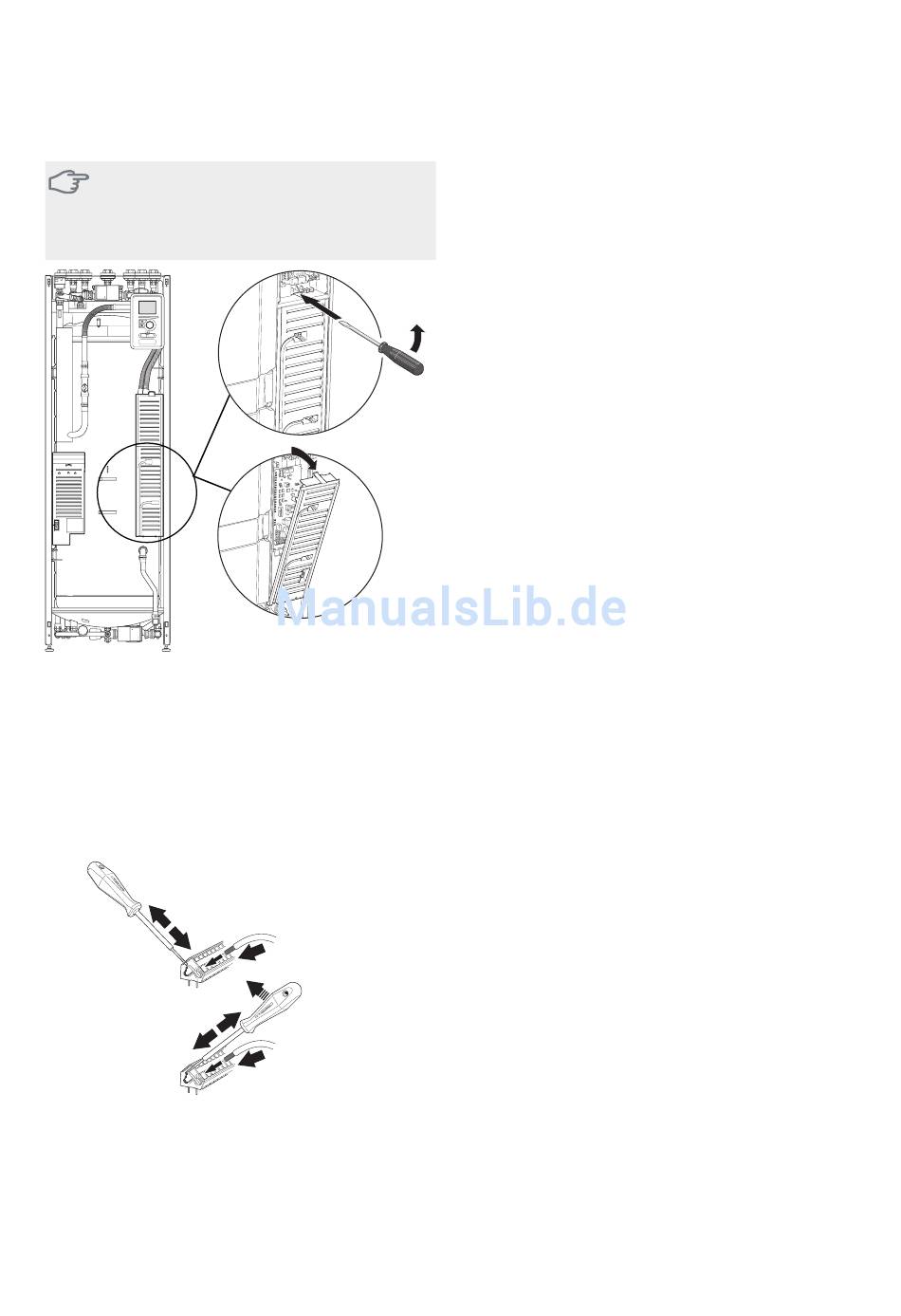

Abdeckungsdemontage, Grundkarte
ACHTUNG!
Um die Abdeckung für die Grundkarte demon-
tieren zu können, muss zuerst die Abdeckung
für die Eingangskarte entfernt werden.
1
VVM 310
1
2
2
1. Führen Sie den Schraubendreher (A) ein und biegen
Sie die Schnappverriegelung vorsichtig nach unten
(B).
2. Winkel Sie die Abdeckung an und nehmen Sie sie
ab.
Kabelarretierung
Verwenden Sie zum Lösen bzw. Befestigen der Kabel an
den Anschlussklemmen des Innenmoduls geeignetes
Werkzeug.
3
3
1
1
2
1
4
1
2
3
NIBE VVM 310
A
1
2
2
2
4
3
B
Kapitel 5 |
Elektrische Anschlüsse
27
